穿越机Caddx蜗牛Avatar V2天线安装座

　　在FPV穿越机的装机调试环节，图传天线的安装固定一直是影响飞行信号稳定性与整机抗炸性的核心细节，这款针对Mark IV机架适配Caddx Walksnail Avatar Kit V2图传套装设计的双天线安装座，正是针对小尺寸花飞机架的天线布局痛点完成的结构优化方案。从实际装机场景来看，多数5寸以下的花飞、远航穿越机在搭载Avatar V2数字图传时，常出现天线安装角度不合理导致信号遮挡、炸机时天线根部直接受力断裂、双天线间距不足引发信号干扰等问题，这款安装座通过一体化的结构设计，直接解决上述装机痛点。

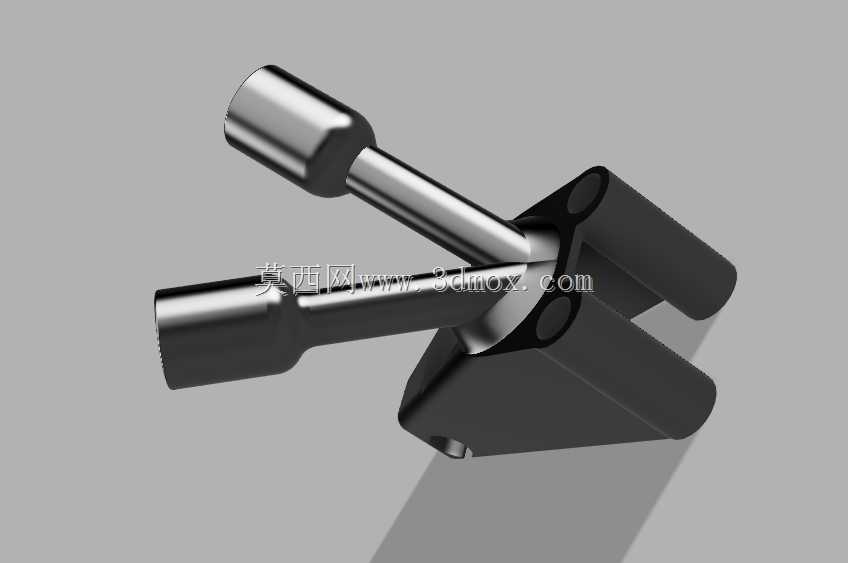

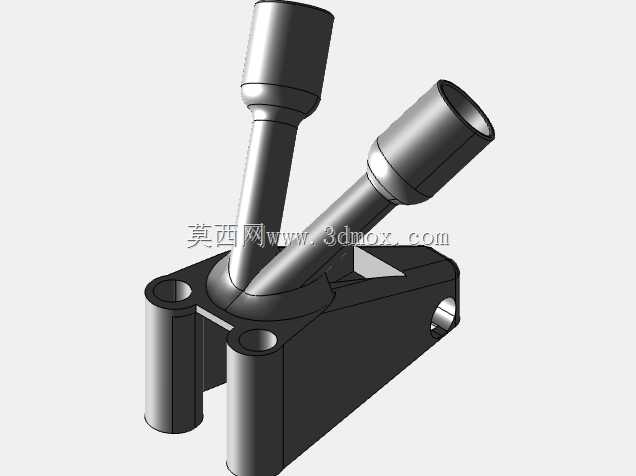

　　从功能特性上看，安装座采用双斜向圆柱套筒作为天线固定位，两个套筒的伸出角度经过反复装机验证，分别对应斜向上45度与侧向30度的朝向，既保证飞行过程中天线始终处于无机身碳板遮挡的信号收发角度，双天线的间距也控制在22mm以上，有效规避同频信号的互相干扰，套筒内径匹配Avatar V2原装棒棒糖天线的根部直径，插入后可通过侧边的M2顶丝孔锁紧，避免飞行中天线受气流冲击出现角度偏移。安装座底部设置两个同轴定位销孔，可直接与Mark IV机架尾部的安装孔位完全对齐，无需额外打孔修改机架结构，侧边预留的M3锁紧孔可配合碳板压片将安装座牢牢固定在机架尾部的碳板上，即使承受大力度炸机冲击也不会出现移位断裂。

　　设计思路上，这款安装座没有采用常见的分体式天线座结构，而是将两个天线固定套筒与底座做一体化成型设计，根部做了R2.5的圆弧过渡处理，避免应力集中导致的断裂问题，底座的镂空区域既可以减轻整机重量，也能为图传馈线留出足够的走线空间，馈线可直接从安装座底部的镂空槽穿入机架内部，避免馈线外露被螺旋桨打到。整个安装座的外形轮廓做了倒角处理，没有尖锐凸起，炸机时不会勾挂障碍物也不会划伤电池外皮。

　　从安装边界尺寸来看，安装座底座的长宽尺寸为28mm*16mm，完全适配Mark IV机架尾部16mm宽度的碳板安装位，两个天线套筒的伸出高度分别为22mm与25mm，安装后天线顶端不会超出机架螺旋桨的旋转平面，避免飞行中天线打到桨叶引发射桨事故，安装座整体厚度控制在4mm，采用尼龙或者TPU材质打印即可满足强度要求，整体重量仅3.2g，不会给穿越机带来额外的负重负担。实际装机测试中，这款安装座可以兼容原装的Avatar V2天线，也可适配同接口规格的第三方枫叶天线，安装后图传信号的有效收发距离比原装粘贴式安装提升30%左右，炸机时冲击力会先被安装座的斜向结构卸掉，不会直接传导到图传的SMA接头处，有效保护图传主板不被冲击力损坏。对于穿越机装机玩家来说，这款安装座不需要对原有机架做任何破坏性修改，直接替换原有尾部的天线固定件即可完成安装，走线布局更加规整，也能大幅减少日常炸机后的天线维护成本。
