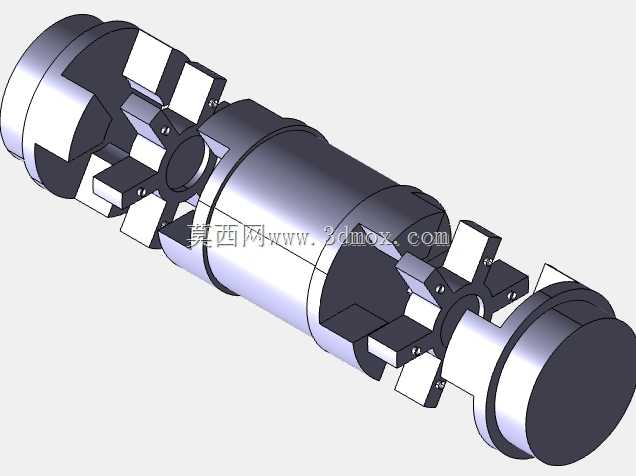

带垫片橡胶弹性体的爪式联轴器结构

　　这类带缓冲结构的爪式耦合组件，在中小功率传动场景里的适配性非常广，从轻工输送线的辊道驱动、小型风机的动力衔接，到自动化设备里的伺服电机与丝杠传动端连接，都能看到这类结构的身影。和刚性联轴器不同，它中间的橡胶弹性体（也就是常说的蜘蛛胶垫）可以吸收两轴对中时存在的微小角度偏差、径向偏移，还能缓冲传动过程中的瞬时冲击，避免启动、急停阶段的硬接触损伤电机轴承或者被驱动端的传动件。

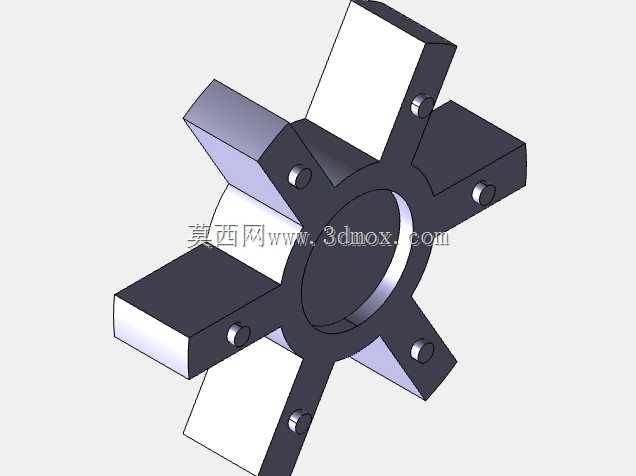

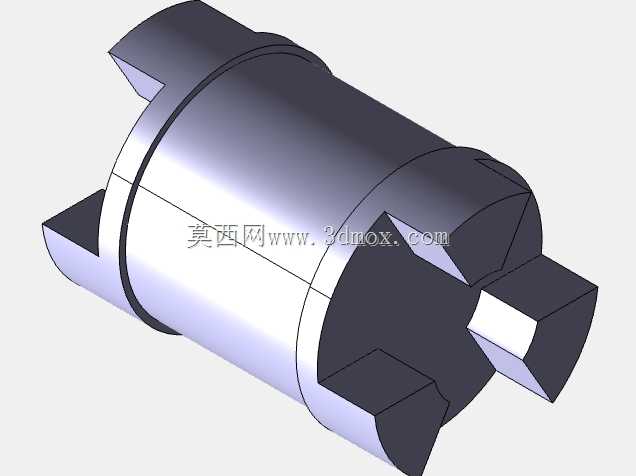

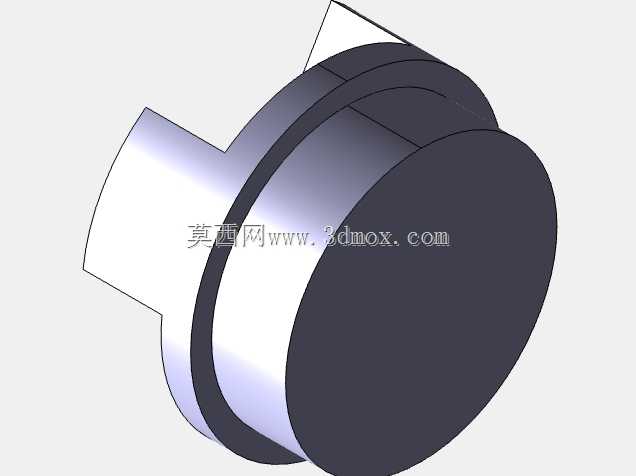

　　从结构设计逻辑来看，两端的金属爪盘采用对称分布的凸爪结构，凸爪的工作面做了圆弧过渡处理，不会和橡胶弹性体的凹槽形成硬棱切割，能大幅延长弹性垫的使用寿命。两端爪盘的轴孔根据适配场景可以加工成光孔、键槽孔或者胀紧套连接形式，本次呈现的结构里，轴孔端预留了紧定螺钉的安装位，适合小扭矩、安装空间紧凑的场合，装配时不需要额外的工装，拧紧紧定螺钉就能完成轴和爪盘的轴向固定。中间的橡胶弹性体采用十字交错的凹槽结构，刚好和两端爪盘的凸爪嵌合，扭矩传递时凸爪的作用力均匀分布在弹性体的每个接触面上，不会出现局部应力集中导致的弹性体过早撕裂。

　　安装边界上，这类耦合组件的径向尺寸控制得比较紧凑，比同扭矩规格的膜片联轴器外径小15%左右，适合安装空间局促的设备内部布局。轴向安装时需要预留3-5mm的弹性补偿间隙，不能把两端爪盘完全顶死，否则会抵消弹性体的缓冲补偿能力，反而会在运转时产生额外的轴向力，加剧轴承磨损。两端轴的插入深度要和爪盘的轮毂长度匹配，不能让轴端突出到爪盘的凸爪结合面，否则会干涉弹性体的正常形变。垫片部分设置在爪盘和弹性体的接触端面，采用耐磨的改性尼龙材质，一方面可以减少金属爪盘和橡胶弹性体之间的摩擦磨损，另一方面可以微调轴向的安装间隙，当弹性体出现少量压缩形变时，不需要拆卸整个联轴器，只需要调整垫片厚度就能恢复合适的安装间隙。

　　实际选型应用时，要注意额定扭矩的匹配，这类爪式耦合的瞬时过载能力可以达到额定扭矩的2倍，但长期过载会让橡胶弹性体快速老化失效，出现传动打滑、异响的问题。如果应用在有油污、化学腐蚀的场景，需要更换对应耐介质材质的弹性体，普通丁腈橡胶的弹性体在长期接触矿物油的环境下会出现溶胀变硬的问题，失去缓冲能力。日常维护时不需要整体拆解联轴器，只需要定期检查弹性体的磨损情况，当弹性体的凹槽出现明显裂纹、压缩量超过原厚度的20%时，直接更换中间的弹性体即可，两端的金属爪盘只要没有出现凸爪崩裂、轴孔磨损的情况，就可以长期重复使用，维护成本远低于刚性联轴器和膜片联轴器。

　　建模过程中，凸爪的形位公差控制是重点，每个凸爪的等分角度误差要控制在0.1度以内，否则装配后会出现弹性体受力不均的问题，高速运转时会产生明显的振动。轴孔和凸爪的同轴度公差要控制在0.02mm以内，避免装配后出现轴系跳动超标的情况。橡胶弹性体的建模要考虑实际装配的过盈量，通常凸爪和弹性体凹槽的配合采用0.2-0.3mm的过盈配合，这样运转时不会出现凸爪和弹性体之间的撞击异响，同时也不会因为过盈量太大导致装配困难。
