墙装式大容线空间电缆固定夹结构

　　在低压配电布线、小型设备内部走线、家装明线敷设这类场景里，线缆的固定一直是容易被忽略但直接影响布线规整度与后期维护效率的环节，传统的尼龙扎带虽然成本低廉，但存在无法重复拆装、束紧力过大容易损伤线缆外皮、长期使用老化松脱的问题，而小型金属线卡又存在适配线缆规格范围窄、安装后无法调整线缆位置的短板，这款电缆固定夹正是针对这类实际布线痛点做的结构优化。从实际使用场景来看，这款夹件既可以用在墙面明装电源线路的分段固定，也能适配小型机柜内部的线束整理，甚至可以用在小型自动化设备的走线槽末端线缆固定，相比常规同规格线夹，它的线缆容纳腔做了加宽加深处理，不需要像传统窄腔线夹那样强行挤压线缆才能卡入，能有效避免长期夹持导致的线缆外皮变形、内部线芯受力损伤的问题。

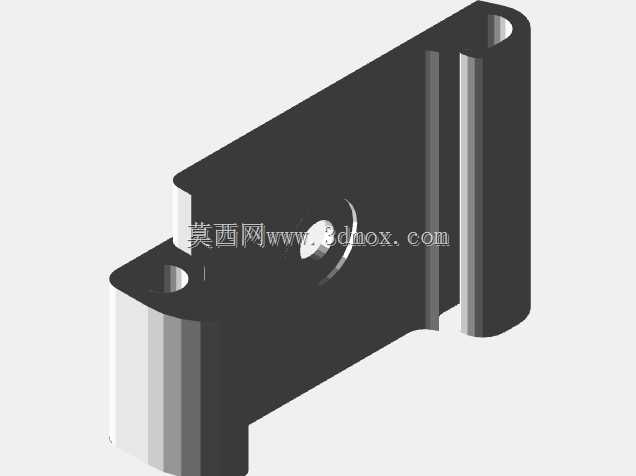

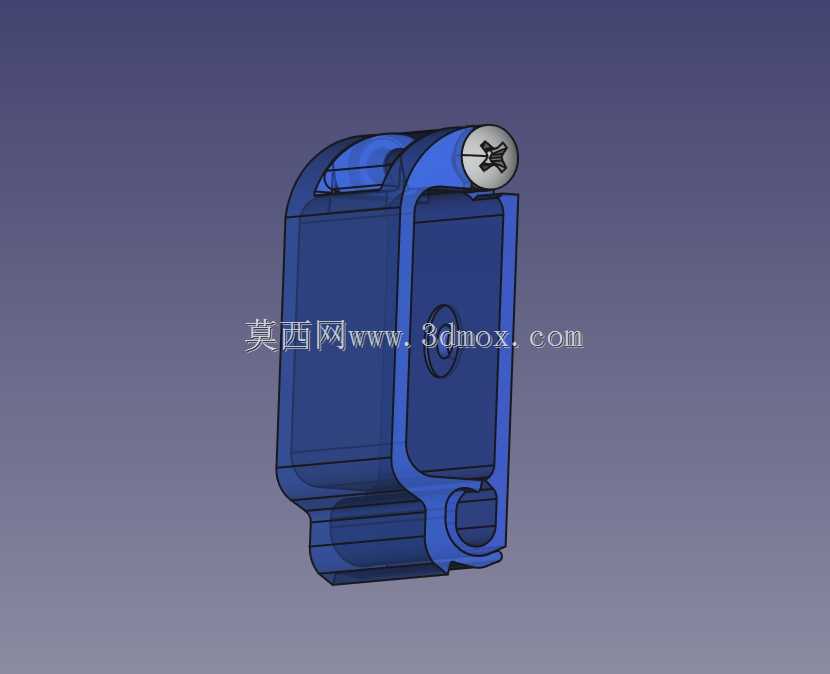

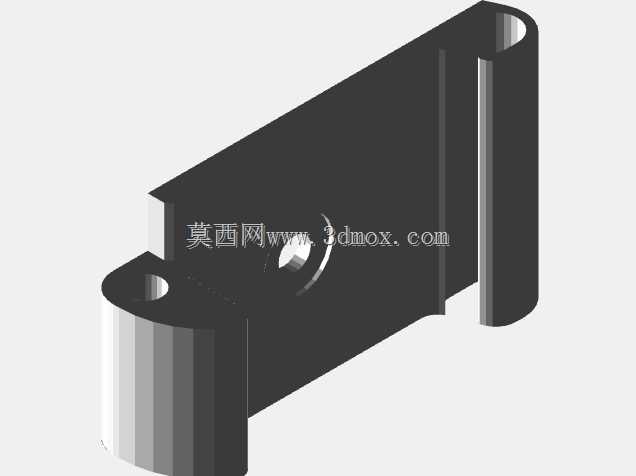

　　设计上特意在夹体基座位置预留了墙装固定孔，不需要额外搭配安装座，直接通过标准紧固件就能把夹体固定在墙面、机柜安装板、设备壳体等平整安装面上，安装孔的位置做了沉台处理，紧固件锁紧后螺栓头部不会突出夹体表面，不会和后续布设的线缆产生刮擦，也能避免突出的金属部位划伤作业人员。夹体的开合结构做了限位设计，穿线时不需要把整个夹体完全拆分，只需要松开紧固件就能掀开夹体上盖，把整理好的线缆放入容纳腔后再锁紧即可，相比需要完全拆分的对夹式线夹，高空作业或者狭小机柜内作业时能大幅降低零件掉落的风险，提升布线作业效率。

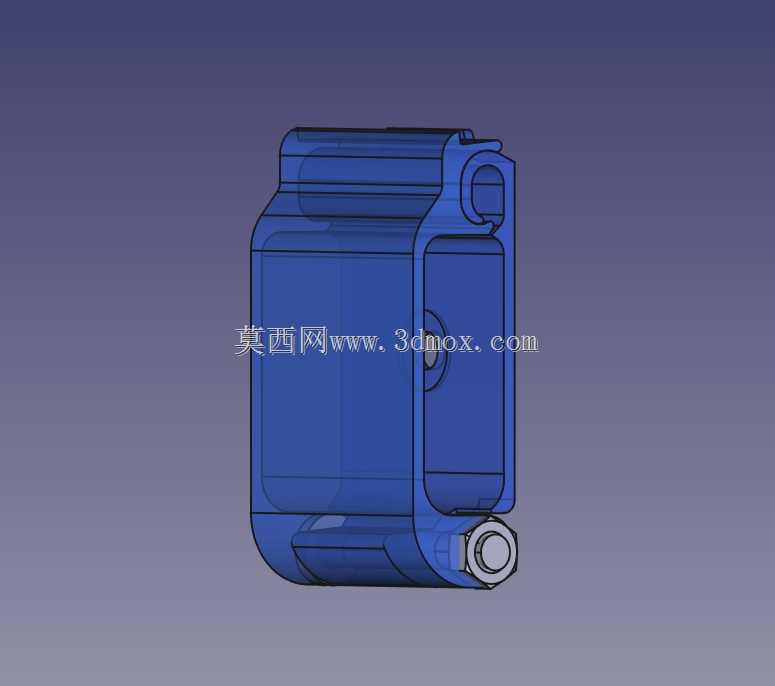

　　尺寸边界上，这款夹体的整体宽度控制在30mm，安装后不会占用过多布线空间，哪怕是并排安装多个夹件固定多组平行线缆，夹件之间也不会出现干涉，适配的紧固件为M4规格，长度30mm的螺栓搭配螺母就能完成夹体自身锁紧以及和安装面的固定，不需要准备特殊规格的紧固件，现场施工时用常规的五金配件就能完成装配。线缆容纳腔的适配尺寸做了冗余设计，单根4mm×5mm的扁形电源电缆可以轻松放入，也可以同时容纳多根横截面积总和不超过30mm×10mm的细线缆，比如多根信号控制线和小规格电源线可以同时固定，不需要为不同线径的线缆单独准备不同规格的线夹，能减少布线作业时的配件备货种类。

　　夹体的线缆接触面没有做尖锐的棱角处理，所有和线缆接触的边缘都做了小圆弧过渡，哪怕是夹持PVC外皮的软线缆，长期使用也不会出现割破外皮的情况，夹体上盖的压紧面做了微弧处理，锁紧时压力会均匀分布在线缆接触面上，不会出现局部压力过大压伤线芯的问题。实际选型使用时需要注意，这款夹件的固定孔中心距和安装面的平整度直接影响安装牢固度，如果是在不平整的墙面安装，建议在夹体和安装面之间加薄橡胶垫，既能补偿安装面的平面度误差，也能增加夹体和安装面之间的摩擦力，避免长期使用后夹体出现滑动移位。如果是用于设备内部的活动线缆段固定，不建议把夹件锁得过紧，要预留一定的线缆活动余量，避免设备运行时的振动拉扯导致线缆在夹持位置出现应力集中断裂。和传统的粘式线卡相比，这款螺栓固定的夹件不存在粘胶老化脱落的问题，哪怕是在温度变化较大的户外布线场景或者设备内部靠近发热元件的位置，也能保持稳定的夹持力，不会因为温度变化出现固定失效的问题。夹体的结构做了等壁厚设计，不管是采用注塑加工还是3D打印制作，都能避免出现壁厚不均导致的缩痕或者打印翘曲问题，生产制作时的成品率更高，对于需要自行打样制作的结构工程师来说，不需要额外做壁厚优化就能直接输出加工图纸，缩短打样周期。
