离心式流体机械三元流叶轮结构设计

　　该叶轮结构主要应用于离心式压缩机、涡轮膨胀机、小型燃气轮机以及高速离心风机等透平类流体机械的核心做功单元，作为流体介质能量转换的核心载体，其叶片型线直接决定设备的整机效率、运行稳定性与工况覆盖范围。在实际工业场景中，这类三元流叶轮常被用于空分设备的原料空气压缩环节、化工流程的腐蚀性气体输送、车用涡轮增压器的压气端做功、以及中小型分布式能源系统的膨胀发电单元，不同应用场景下的叶轮在叶片厚度分布、轮盖轮盘连接形式、进出口安装角设置上会存在明显的参数差异。

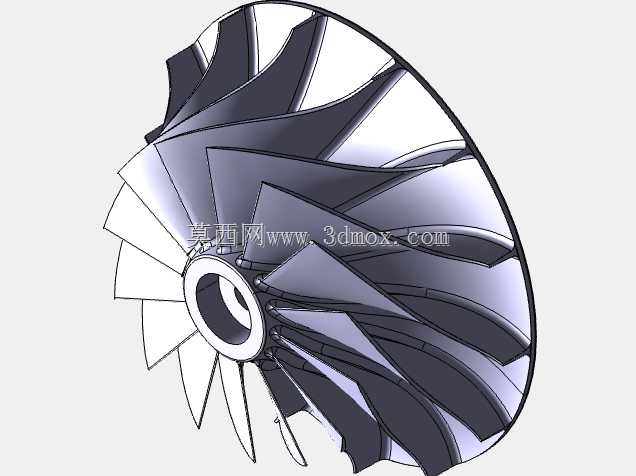

　　从功能特性来看，该叶轮采用长短叶片间隔布置的三元扭曲叶片结构，相比传统二元直叶片设计，能够有效降低叶轮入口处的气流冲击损失，抑制叶道内的二次流与气流分离现象，拓宽设备的稳定运行工况区间，避免小流量工况下过早出现喘振问题。叶片与轮盘、轮缘的连接采用一体化铣削成型的结构设计，不存在焊接或铆接带来的应力集中缺陷，能够适应每分钟数万转的高转速运行工况，在高圆周速度下仍能保持足够的结构强度与形位精度，减少高速旋转下的气动激振与结构共振风险。

　　设计过程中首先需要根据目标工况的流量、压比、介质密度参数确定叶轮的进出口直径、叶片入口安装角、出口气流角等基础气动参数，再通过三元流场仿真反复迭代叶片的型面曲率，保证叶道内的气流速度分布均匀，避免局部出现超音速区带来的激波损失。结构设计阶段需要重点考虑高速旋转下的离心应力分布，在叶片与轮盘的过渡位置设置合理的圆角半径，降低应力集中系数，同时根据转子动力学要求调整叶轮的质量分布，保证整体动平衡精度满足G2.5以上的高速旋转设备要求，避免运行过程中出现过大的轴系振动。

　　安装边界方面，该叶轮中心采用带定位止口的通孔结构，与主轴的配合选用过盈配合加键传动的形式，能够传递足够的扭矩同时保证旋转过程中的同轴度，叶轮轴向通过锁紧螺母与轴肩实现双向定位，安装时需要保证叶轮端面与主轴轴线的垂直度误差控制在0.02mm以内，避免高速旋转下出现端面跳动带来的气动扰动。叶轮出口与扩压器的轴向间隙需要控制在叶轮出口直径的0.5%~1%区间内，间隙过大会导致气流泄漏损失增加，间隙过小则容易出现叶轮与扩压器的刮碰故障，安装过程中需要严格测量该间隙值并做周向均匀性检查。

　　在实际运维场景中，这类整体铣削叶轮的流道表面粗糙度需要达到Ra1.6以下，减少气流与壁面的摩擦损失，长期运行在含尘气体环境下时，还需要在叶轮入口设置对应精度的过滤装置，避免硬质颗粒冲蚀叶片 leading edge 位置，破坏叶片型线导致设备效率下降。做动平衡校验时，需要在叶轮的轮盘端面与轮缘位置分别预留去重区域，避免去重位置破坏叶片的结构强度与气动外形，平衡后的剩余不平衡量需要严格对应工作转速下的许用不平衡量要求，保证设备长期运行的可靠性。
