拖车调节功能组件拆分结构设计

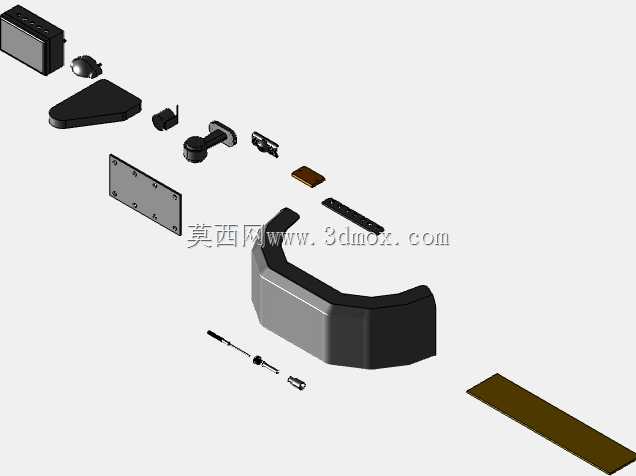

　　这套拖车调节组件的设计，核心是解决拖挂设备在不同作业场景下的适配性问题，日常应用里，不管是厂区内短距离转运工装物料的小型拖挂车，还是户外作业配套设备的拖挂连接单元，都需要这类调节组件来适配不同牵引端的高度差、角度偏差，避免硬连接带来的结构应力集中，减少行驶或拖行过程中的颠簸冲击对连接部位的损耗。从拆分的零件构成来看，整套组件覆盖了外罩防护件、核心调节铰接件、紧固件、密封衬垫、安装基板几大类，每个零件的设计都对应实际装配和使用的需求。比如外侧的弧形护罩，采用圆弧过渡的外形设计，一方面是避免拖行过程中尖锐棱角剐蹭周边人员或设备，另一方面也能在户外使用时阻挡泥水、灰尘进入内部调节铰接结构，降低活动部位的磨损速率，护罩的壁厚做了均匀化处理，不管是采用注塑成型还是钣金冲压工艺，都能避免成型过程中出现缩痕、变形的问题，安装边预留的卡扣位和螺丝过孔，能实现快速拆装，后期维护内部铰接件时不需要整体拆卸整个连接单元。

　　核心的调节铰接部件是整套组件的功能核心，设计时预留了多档位的调节限位槽，可根据牵引端和被拖设备的高度差，在一定角度范围内调整连接姿态，调整到位后通过配套的锁止销、紧固螺栓完成固定，避免拖行过程中出现姿态偏移；铰接部位的配合公差选用了间隙配合的公差带，既保证转动调节时的顺畅度，不会出现卡滞问题，又能控制配合间隙在合理范围，避免长期使用后出现旷量，影响拖行的稳定性。安装基板的设计采用了平板式结构，四个角预留了沉头安装孔，安装时可以将基板完全贴合在被拖设备的安装基准面上，沉头孔的设计能保证螺栓安装后头部不突出基板平面，不会和其他相邻部件产生干涉，基板的厚度经过受力校核，能承受拖行过程中的启动、制动冲击力，不会出现弯折变形的问题。

　　配套的紧固件除了常规的螺栓、螺母之外，还设计了专用的锁止垫片，能在螺栓紧固后卡住螺栓的六角头部，避免拖行过程中的震动导致螺栓松脱，提升连接的可靠性；密封衬垫采用耐油橡胶材质，布置在护罩和安装基板的结合面之间，既能阻挡外界的水、灰尘进入组件内部，也能缓冲护罩和金属基板之间的硬接触，减少震动产生的异响。整套组件的安装边界做了充分的适配考虑，整体外轮廓的尺寸控制在小型拖挂设备的安装空间范围内，不会超出设备的侧边宽度，调节过程中所有活动部件的运动轨迹都做了干涉检查，不管是调节到最大上仰角度还是最大下俯角度，都不会和周边的车架、护板等部件产生碰撞。

　　在实际装配流程上，设计时就考虑了装配的便捷性，所有零件都可以从单侧完成安装，不需要在安装面的双侧同时操作，适合在车架这类封闭结构部位完成装配作业；活动铰接部位预留了润滑脂注入口，日常维护时可以直接注入润滑脂，不需要拆解组件就能完成活动部位的润滑保养，延长整套组件的使用寿命。针对不同的使用场景，这套组件的零件材质也做了适配性的设计选择，外露的护罩如果是用于厂区内室内作业，可以选用普通工程塑料材质降低成本，如果是用于户外户外作业场景，可以更换为耐候性更好的ABS加玻纤材质或者钣金喷塑材质，金属结构件统一做了发黑或者镀锌处理，避免长期使用出现锈蚀问题。从结构受力的角度来看，整套组件的力传递路径设计非常清晰，拖行时的牵引力从牵引端连接部件传入，经过铰接调节结构后直接传递到安装基板，再分散到被拖设备的车架主体上，护罩等外观防护件不承受牵引力，只起到防护作用，避免了防护件受力损坏的问题；铰接部位的转轴采用了加大直径的设计，能承受更大的剪切力，即使在满载急刹的工况下，也不会出现转轴断裂的问题。
