奔驰三叉星徽标立体摆件结构设计

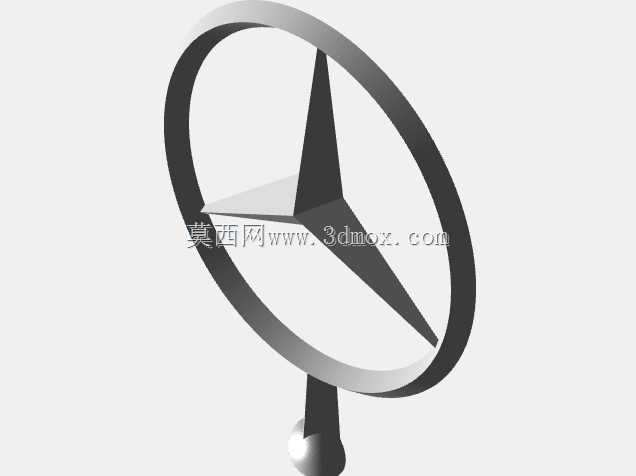

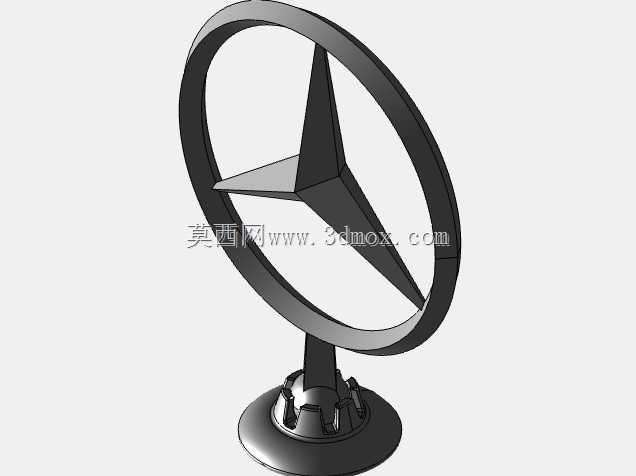

　　这款三叉星造型的标识件，最初的设计出发点是兼顾车载装饰与桌面陈列的双重使用场景，在汽车后市场的个性化改装、品牌周边陈列、车友活动纪念礼品等场景中都有适配空间。从结构设计层面看，整体采用分体式装配逻辑，上部的三叉星徽标主体与下部的圆形底座通过定位柱配合卡接结构连接，无需额外紧固件即可完成组装，既降低了生产环节的装配工时，也方便后期用户自行拆解更换表面涂装。徽标主体的三个星枝采用等角度120度均分布局，每根星枝的截面做了渐变收窄处理，从中心交汇位置向外缘逐步减薄，边缘做了R0.8的圆角过渡，既避免尖锐边角带来的磕碰风险，也在视觉上还原了原厂徽标的流线质感。

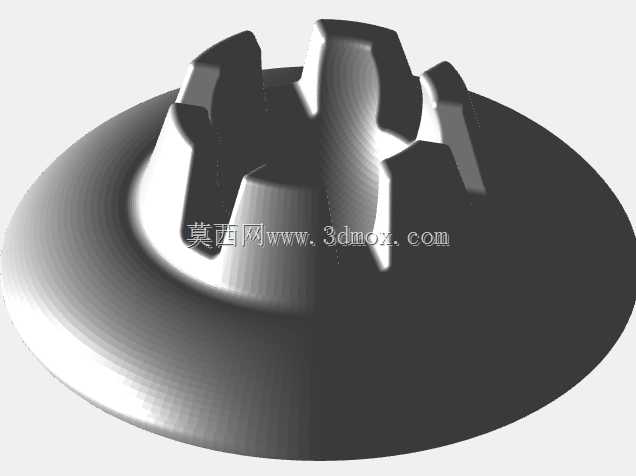

　　底座部分采用下沉式配重腔设计，可在腔体内嵌入金属配重块，降低整体重心，放置在光滑桌面时不会因轻微触碰发生倾倒，底座底面预留了3M胶粘贴位，既可以作为桌面摆件放置，也可以直接粘贴在车辆中网、尾箱盖等位置作为装饰标识使用。设计过程中优先考虑了不同加工工艺的适配性，徽标主体的曲面做了均匀壁厚处理，整体壁厚控制在2.2mm，既适合FDM熔融沉积成型的3D打印工艺，不会出现大面积翘曲变形，也可以直接用于注塑模具的开模生产，拔模斜度统一设置为1.5度，无需额外做结构修改即可满足模具脱模要求。

　　配套的平板式定位治具，是专门为粘贴安装场景设计的辅助工具，治具表面刻有与徽标轮廓完全匹配的定位槽，安装时先将治具贴合在待安装表面，再将徽标嵌入定位槽内按压固定，即可保证安装位置的水平度与对中度，避免人工粘贴时出现歪斜偏差。从安装边界尺寸来看，徽标主体的外接圆直径为120mm，底座直径为80mm，整体高度为115mm，作为车载装饰时不会遮挡驾驶视线，作为桌面摆件时也不会占用过多桌面空间。星枝表面的曲面做了高光面处理预留，用户可以根据自身需求做镀铬、喷漆、水转印等表面处理，底座侧面预留了1mm宽度的环形凹槽，可以嵌入彩色装饰圈，满足不同用户的个性化配色需求。

　　在结构强度校核环节，针对星枝的受力薄弱位置做了加厚处理，星枝与中心交汇位置的根部做了R3的圆角过渡，避免应力集中导致的断裂问题，即使日常使用中发生轻微磕碰，也不会出现星枝断裂的情况。整个模型的装配间隙控制在0.15mm，不同部件组装后不会出现松动晃荡的问题，配合面的贴合度达到95%以上，不会出现明显的拼接缝隙。针对3D打印场景，模型的所有悬空位置都做了45度以内的自支撑角度设计，打印时无需添加额外支撑结构，减少后期支撑拆除的打磨工作量，打印完成后仅需简单去除层纹即可进行表面后处理。作为品牌标识类的装饰件，设计时严格还原了三叉星徽标的比例特征，三个星枝的长度、宽度、倾斜角度都与原厂标识保持一致，不会出现比例失调导致的视觉违和感，同时在底座的底面做了隐藏式的标识位，可以刻印定制化的文字内容，满足个性化定制的需求。
