电子设备配套铝制散热结构件

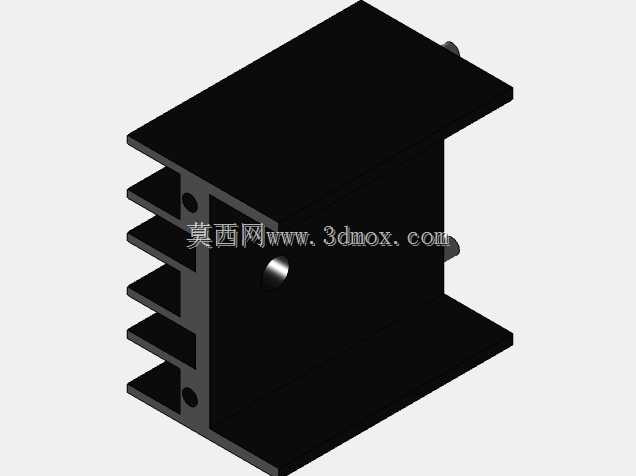

　　在中小功率电源模块、固态继电器、小型整流变压器这类需要持续带走器件工作热量的电力电子场景里，散热结构的设计合理性直接决定了核心功率器件的工作寿命与长期运行稳定性，这款适配板载安装的梳齿式铝挤散热件，就是针对这类密闭空间内的发热器件做的定向结构优化。从实际安装边界来看，该散热件采用上下平行安装面的对称式结构，底部平整面完全贴合发热器件的塑封外壳接触面，安装孔位对应常规TO封装功率器件、小型变压器绕组侧的固定螺柱位置，不需要额外做转接板就能直接锁附固定，整体外轮廓的突出高度控制在板卡元件安全限高范围内，不会和机箱内其他走线、相邻元件产生空间干涉。

　　设计阶段优先考虑了铝挤工艺的成型可行性，所有散热鳍片的厚度、鳍片间距都符合常规铝挤模具的出模要求，没有设置过小的圆角或者过薄的悬臂结构，避免量产时出现鳍片变形、填充不满的工艺缺陷；鳍片采用单侧垂直排布的结构，在有限的横向占用空间内最大化拓展了和空气的接触面积，自然对流条件下就能形成稳定的冷热空气循环通道，不需要额外加装风扇就能满足15W以内持续发热功率的散热需求，适合对运行噪音有要求的民用电子、工业控制板卡场景。

　　结构细节上，散热件侧面预留的定位凸台刚好卡在器件外壳的限位槽内，锁附螺丝时不会出现散热件偏移压坏周边贴片元件的问题，上下两端的延伸平板除了增加整体结构刚性之外，还能在安装时作为辅助受力面，避免鳍片直接受外力出现弯折变形；表面做黑色阳极氧化处理，除了提升铝材表面的耐腐蚀性能之外，也能提高热辐射效率，进一步强化自然对流下的散热能力。实际选型适配时，需要注意发热器件的接触面平面度要求，锁附螺丝的扭矩控制在合理区间，避免压力过大导致器件外壳开裂或者散热件变形；如果是应用在有轻微振动的工业现场，还可以在接触面之间填充薄型导热硅胶片，既可以填充微观层面的接触空隙降低热阻，也能起到一定的缓冲作用，避免长期振动导致螺丝松动出现散热接触不良的问题。

　　这类散热结构的三维建模过程中，需要重点关注安装孔的位置公差、鳍片的拔模角度设置，以及和适配器件之间的装配间隙校验，尤其是在做整机装配干涉检查时，要预留出焊盘、引脚的避让空间，不能出现散热件和电路板焊点直接接触导致短路的风险；另外铝挤件的截面一致性要求较高，建模时要保证沿挤出方向的截面轮廓统一，避免出现不规则的凸起或者凹陷结构，增加不必要的模具开模成本。从长期运行的角度来看，这种无活动部件的被动散热结构可靠性远高于带风扇的主动散热方案，没有风扇轴承磨损、积灰停转的故障点，适合在无人值守的工控设备、户外小型供电模块里长期使用，只要安装时保证接触压力均匀、热阻层填充到位，就能持续将核心器件的结温控制在安全工作区间内，减少因为过热导致的器件失效、参数漂移问题。
