车载电源分配模块结构设计方案

这款车载电源分配模块主要面向改装车辆、特种作业摩托、小型越野装备的低压直流供电场景使用，核心作用是将车载主电源输入的大电流分流至多个下游用电回路，替代传统零散接线的分线方式，避免多线路驳接带来的接触不良、短路风险。实际装车场景中，这类模块常布置在车辆侧围内饰板后方、座椅下方或者前置储物舱内，需要兼顾紧凑安装空间与多回路接线的操作便利性，同时要承受车辆行驶过程中的持续振动、温度交变以及泥水、灰尘的侵蚀，因此结构设计上做了多重针对性考量。

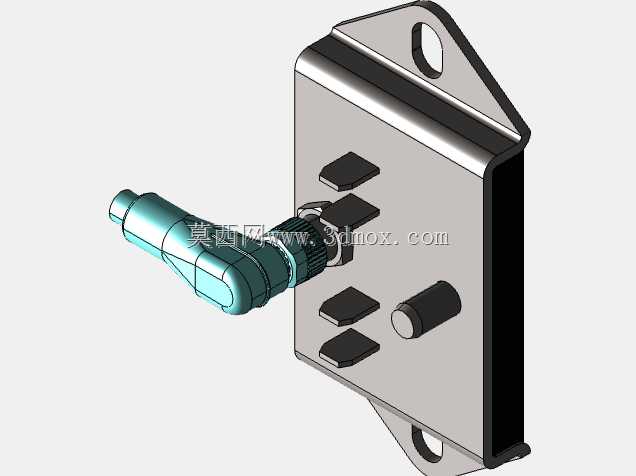

从功能特性来看，模块本体采用金属壳体弯折成型，壳体本身兼具结构支撑与电磁屏蔽作用，能够减少车载电台、点火系统产生的电磁干扰对供电回路稳定性的影响。主输入侧采用快插式防水接插件，接插件与壳体衔接位置做了径向密封结构，线束插合后可以达到IP65级别的防护能力，避免高压洗车、雨天行驶时水分渗入壳体内部造成电路短路。输出侧预留了四路独立接线位，每个接线位对应独立的导电铜排，铜排表面做镀锡处理降低接触电阻，相邻回路之间设置绝缘隔筋，避免大电流工况下不同回路之间出现爬电、拉弧问题；壳体侧面额外设置了一个圆形备用接线柱，可用于外接大电流用电设备比如辅助射灯、车载气泵的直连供电，不用额外破线接驳主线路。

设计思路上优先考虑了装车后的维护便利性，壳体采用单块钣金一体弯折成型，拼接边采用点焊固定减少紧固件数量，后期检修时只需拆卸端部的两颗固定螺丝即可打开壳体查看内部铜排与保险丝的状态，不用整体拆除模块的安装固定结构。安装结构部分，壳体上下两端延伸出带安装孔的固定耳，上端固定耳开设长圆形挂孔，既可以通过螺栓穿过孔位刚性固定在车身钣金支架上，也可以利用挂孔快速挂装在预装的挂钩上完成预定位，降低狭小空间内的安装操作难度；下端的固定耳做了翻边加强处理，避免车辆长期振动导致固定耳出现疲劳断裂。

外形尺寸与安装边界方面，模块主体的长宽高控制在120mm*80mm*35mm范围内，接插件向外延伸的长度为45mm，安装时需要在接插件侧预留至少60mm的线束弯折空间，避免线束过度弯折导致内部线芯断裂。两个固定耳的安装孔中心距为100mm，适配车辆上常见的M6固定螺栓规格，安装面与车身钣金之间可以预留2mm厚度的橡胶减震垫空间，进一步抵消行驶过程中的振动传递。壳体表面采用喷塑处理，耐盐雾能力可以满足车载零部件的通用要求，即使在沿海高湿高盐环境下使用也不会轻易出现壳体锈蚀问题。实际布线时，主输入线束从接插件侧接入后，内部铜排直接与各输出回路的保险丝座连通，每个输出回路的额定载流能力为30A，可以满足常规车载用电设备的供电需求，不同回路可以根据下游设备的功率更换对应规格的插片式保险丝，故障排查时可以快速定位失效回路，不用逐一排查整条线束的通断状态。
