MOSFET栅极驱动电路板结构设计

在工业变频、伺服驱动、新能源变流以及大功率开关电源的硬件开发环节，栅极驱动板是连接控制单元与功率器件的核心桥梁，本次呈现的MOSFET栅极驱动器电路板，完全围绕大功率功率器件的可靠驱动需求完成结构与布局设计。从实际应用场景来看，这类驱动板常被集成在变频器逆变单元、直流电机调速模块、大功率开关电源的功率级、光伏并网逆变器的桥臂驱动位置，需要在强电磁干扰、温度波动较大的工业柜内环境长期稳定工作，因此结构设计从一开始就没有走消费类电子的紧凑化极端路线，而是优先保障爬电距离、散热余量与安装便利性。

从功能特性上看，板载四路独立驱动通道，每一路都对应独立的隔离与驱动输出回路，可同时驱动四组N沟道功率MOSFET器件，适配全桥、半桥拓扑的功率变换场景。板端集成的输入接口采用带锁扣的接线端子，可直接对接控制板输出的PWM驱动信号，避免设备运行过程中因振动出现接线松脱的问题；每路驱动输出端都预留了直插式排针接口，可通过杜邦线或者定制接插件直接连接到MOSFET的栅极与源极引脚，接口旁设置的小型拨码开关可单独调整每路驱动的输出电阻参数，适配不同栅极电荷的功率器件，无需重新改版就能匹配不同电流等级的MOSFET选型。

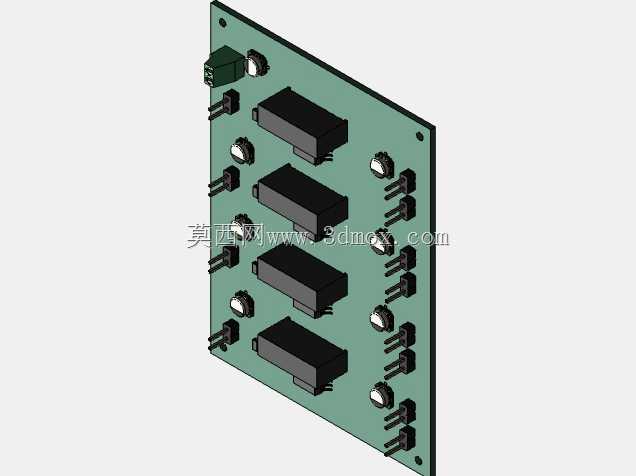

设计思路上，整块PCB采用工业级FR-4基材，板厚选取1.6mm常规工业板厚，铜厚设计为2盎司以承载驱动回路的峰值电流，避免大电流脉冲下线路压降过大导致驱动波形失真。布局阶段特意将高压侧驱动回路与低压信号输入回路做了物理分区，板上四个黑色的隔离模块分别对应四路驱动的电气隔离，将控制侧的弱电信号与功率侧的强电区域完全隔离开，避免共模干扰串入控制回路导致误触发。每个驱动通道的输出端都就近布置了栅极电阻与续流二极管，缩短高频驱动信号的走线长度，减少驱动回路的寄生电感，避免MOSFET开关过程中出现栅极电压振荡导致的器件击穿。板体四个角位置预留了直径3.2mm的安装孔，可配合M3铜柱直接固定在功率器件旁的安装支架上，安装孔中心距经过标准化设计，可兼容多数工业功率柜内的通用安装位，不需要额外定制安装支架就能完成装配。

从安装边界来看，整块驱动板的外形为规整矩形，板上最高元件为板端的输入接线端子，高度不超过15mm，板上其余元件如隔离模块、拨码开关、排针的高度均控制在10mm以内，安装时只需要预留20mm的垂直空间就能满足装配与接线操作需求，不会与周边的功率母线、散热片产生结构干涉。板边走线距离板边保留了2mm的安全距离，避免安装过程中板边与金属支架接触导致线路短路，所有外接接口都布置在板体的同一侧边缘，方便现场接线与后期维护时的线路梳理，不需要拆开整个设备柜体就能完成驱动线的插拔检测。

实际工程应用中，这类驱动板的结构设计需要反复验证安装兼容性，比如在伺服驱动器的装配场景中，驱动板需要紧贴IGBT或者MOSFET模块的安装位置，过长的驱动引线会引入额外的寄生参数，导致开关损耗增加甚至器件损坏，因此该板的尺寸设计刚好适配标准120mm宽度的功率模块安装旁侧空间，可直接固定在模块散热片的延伸支架上，将驱动线长度控制在50mm以内，最大化降低寄生参数对驱动波形的影响。板上每个元件的布局都经过装配工艺校验，所有贴片元件的间距都满足波峰焊与回流焊的工艺要求，直插元件的引脚间距符合标准接插件的尺寸规范，后期量产时不需要额外调整钢网与治具就能完成SMT与插件工序的加工。针对工业现场的振动场景，板上所有重量较大的元件比如隔离模块、接线端子都在焊盘位置增加了固定胶的预留空间，装配完成后可打胶加固，避免长期振动下元件引脚脱焊。
