带AZIZ标识的多凸耳圆形基座结构件

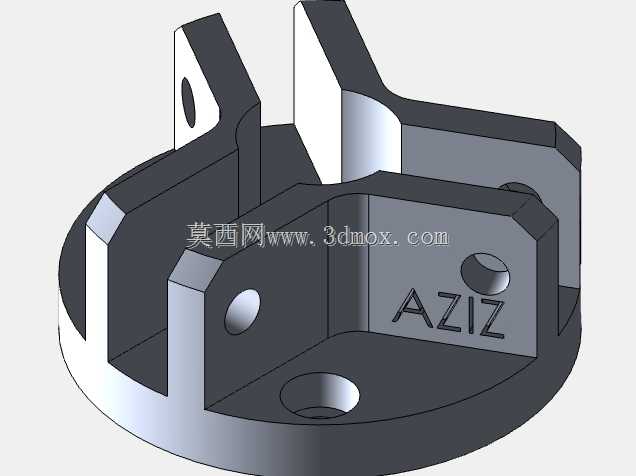

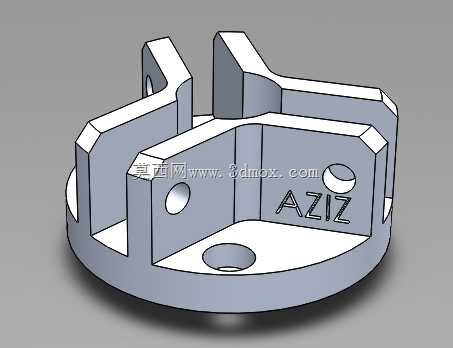

这类带多凸耳的圆形基座结构件，常应用在小型机电设备的内部支撑场景中，比如小型电源变换装置、低压控制模组的内部承载工位，作为核心承载零件衔接上部功能组件与下部安装基面，承担定位、支撑、限位的多重作用。从结构设计逻辑来看，整体采用圆盘式基底作为核心承载面，圆盘底部为完整平面，能够与安装基面实现全贴合接触，保证支撑状态下的受力均匀性，避免局部应力集中导致的基座形变。基底向上延伸出三组带安装孔的凸耳结构，凸耳采用变截面过渡设计，与圆盘基底衔接处做了圆角过渡处理，能够有效分散凸耳承受的侧向载荷，避免直角衔接处的应力断裂风险。凸耳上的通孔分为两类，一类是贯穿凸耳侧壁的横向光孔，用于穿装销轴或锁紧螺钉，实现上部搭载组件的径向定位与锁紧；另一类是开设在圆盘基底平面上的纵向沉孔，用于穿装固定螺栓，将整个基座锁紧在下部安装基面上，沉孔设计能够让螺栓头部完全没入基座平面内，不会出现凸起干涉上部组件安装的问题。

从安装边界来看，圆盘基底的外径决定了整个零件的最大安装占用空间，三组凸耳沿圆盘周向非等距分布，对应上部搭载组件的三个定位点位，凸耳的高度决定了上部组件与下部基面之间的预留间隙，这个间隙通常用于走线、布置缓冲垫或者预留散热空间，设计时需要根据实际搭载组件的接线需求、散热要求调整凸耳的高度尺寸，避免间隙不足导致的线束挤压或者散热不畅问题。凸耳上的横向孔轴线与圆盘基面保持平行，孔位的同轴度公差需要控制在合理范围内，保证穿装销轴时能够顺利穿过三个凸耳的对应孔位，不会出现卡滞问题。基底上的纵向沉孔沿周向均匀分布，孔位的位置度公差需要匹配安装基面上的螺纹孔位置，保证安装时螺栓能够顺利对位，不会出现强行锁附导致的基座变形。

在实际应用场景中，这类基座往往需要承受上部组件的静载荷，同时还要承受设备运行过程中产生的小幅振动，因此结构设计时在凸耳与基底的衔接处做了加厚处理，提升整体的抗振性能，避免长期振动下出现衔接处开裂的问题。零件表面的AZIZ标识属于零件的识别标记，用于生产装配过程中的零件区分，避免同系列不同规格的基座出现混装问题，标识采用凹陷式刻字设计，不会突出零件表面，不会对装配过程造成干涉。从建模逻辑来看，这类零件适合采用拉伸凸台作为基础特征，先绘制圆盘基底的截面轮廓拉伸得到基础基体，再分别绘制三个凸耳的截面轮廓拉伸得到凸耳结构，之后通过切除特征加工出各个安装孔，最后添加衔接处的圆角过渡、沉孔等细节特征，建模过程中需要注意各个特征的父子关系，避免后续修改尺寸时出现特征报错的问题，尤其是凸耳上的横向孔，需要保证三个孔的轴线处于同一平面内，同时与圆盘基面的平行度符合设计要求。

这类结构件的选材通常根据应用场景确定，普通工况下采用ABS或者尼龙材质注塑成型即可满足使用要求，承受载荷较大的工况下则采用铝合金压铸或者钢材机加工成型，不同材质对应的壁厚设计也存在差异，塑料材质的壁厚需要保持均匀，避免出现缩痕问题，金属材质则可以根据受力需求调整局部壁厚，在受力较大的凸耳位置适当加厚，非受力位置可以适当减重来控制整体重量。安装时需要先将基座放置在安装基面上，对齐纵向沉孔与基面上的安装孔位，穿入锁紧螺栓并按照对角顺序逐步锁紧，避免单侧锁紧导致的基座倾斜，之后再将上部搭载组件放置在三个凸耳之间，对齐凸耳上的横向孔位，穿入销轴或者锁紧螺钉完成上部组件的固定，装配完成后需要检查组件是否能够保持稳定，不存在晃动问题，各个连接位置的紧固件是否锁紧到位，避免运行过程中出现松动。
