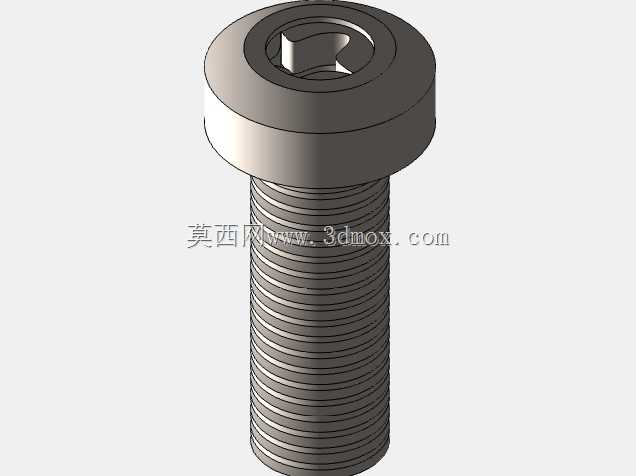

内六角圆柱头全螺纹紧固螺钉结构

在各类机械装配场景中，螺纹紧固件是应用最广泛的基础连接元件，从普通民用设备的外壳拼接，到工业重型装备的结构锁固，再到精密仪器的部件定位，都离不开这类零件的可靠作用。本次呈现的内六角圆柱头全螺纹螺钉，是紧固件家族中适配性极强的一类结构，日常选型时经常会在空间受限、对连接头外露高度有要求的装配位置优先考虑这类结构。

从实际使用场景来看，这类螺钉常被用在模具装配、液压阀块集成、自动化设备机架拼接、精密传动组件的端面锁固等工况中。和外六角螺钉相比，圆柱头内六角的结构允许扳手从螺钉轴线方向伸入施力，不需要在螺钉头部周边预留扳手转动的侧向空间，这一特性让它特别适合沉孔安装、密集排布的连接点位，比如阀块上的油路盖板锁固，多个螺钉间距很小，外六角扳手根本没有摆动空间，内六角结构就能轻松完成拧紧作业。

从功能特性上看，这款全螺纹结构的螺钉，螺杆部分全程加工连续三角螺纹，和半螺纹螺钉相比，它的拧入深度调节范围更大，不需要严格控制被连接件的通孔厚度与螺纹底孔深度的匹配关系，在薄板叠装、不同厚度连接件组合的场景下，适配性更强。圆柱头的头部端面平整，拧紧后和被连接件的接触面是完整的环形承压面，压应力分布均匀，不会因为头部棱角造成被连接件表面的压痕损伤，对表面处理要求高的外观件连接也很友好。内六角驱动槽的深度经过合理设计，既保证了足够的扳手啮合深度，避免拧紧时出现滑牙、拧秃的问题，也不会因为槽深过深削弱头部的结构强度，常规工况下按照对应规格的拧紧力矩施加扭矩，头部不会出现开裂、变形的失效问题。

设计这类螺钉结构时，首先要匹配对应公称直径的螺纹参数，牙型角、螺距、螺纹大中小径的公差都要符合通用紧固件的标准要求，保证和同规格的标准螺母、预制螺纹孔的互换性。头部直径和头部高度的比例需要经过强度校核，保证头部的抗剪切能力和螺杆的抗拉强度匹配，避免出现螺杆还没达到屈服载荷，头部先被拧断的强度倒挂问题。内六角槽的对边尺寸、槽深要和标准内六角扳手的尺寸公差匹配，间隙控制在合理范围，间隙过大会导致扳手打滑，间隙过小会出现扳手插不进去的装配问题。螺杆末端的倒角设计也很关键，45度的引入倒角能让螺钉顺利拧入螺纹孔，不会刮伤螺纹牙型，同时也能去除末端的加工毛刺，避免装配时铁屑掉入设备内部造成污染。

从安装边界来看，这类螺钉安装时需要在被连接件上加工对应尺寸的沉孔，沉孔直径要略大于螺钉头部直径，预留0.2-0.5mm的间隙方便螺钉头部沉入，沉孔深度要根据需要的头部外露高度调整，如果要求头部完全埋入被连接件表面，沉孔深度要大于头部高度0.1-0.2mm，避免头部突出影响外观或者干涉其他部件运动。螺纹底孔的深度要大于螺钉拧入深度至少2倍螺距，防止螺钉拧到底部时顶死，造成虚假拧紧的问题。安装时要注意控制拧紧力矩，不同性能等级的螺钉对应不同的扭矩范围，不能超扭矩拧紧，否则会造成螺纹滑牙、螺杆拉长甚至断裂的失效。如果是在有振动的工况下使用，还需要配合螺纹胶、防松垫圈等防松结构，保证连接的长期可靠性。

实际建模过程中，螺纹部分的建模可以根据使用需求选择不同的建模方式，如果是用于装配干涉检查、整体布局展示，可以采用装饰螺纹线简化建模，降低模型的数据量，提升大装配体的运行流畅度；如果是用于加工仿真、应力有限元分析，则需要绘制精确的螺旋扫描螺纹实体，保证牙型尺寸的准确性，让仿真结果更贴近实际受力状态。头部和螺杆的过渡圆角也不能忽略，这个位置是应力集中的高发区域，合理的圆角半径能大幅提升螺钉的疲劳强度，在交变载荷的工况下，这个细节往往决定了连接件的使用寿命。
