细长杆状尖头硬质合金划针结构设计

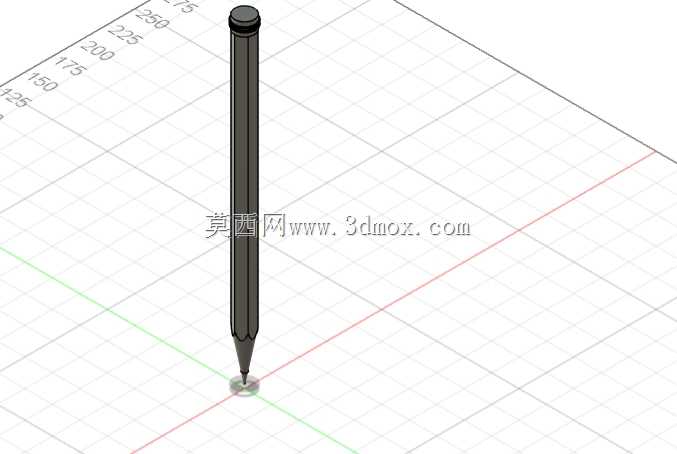

在机械加工划线工序、钣金放样作业、石材标记以及精密装配对位场景中，这类细长杆状尖头划针是一线操作工人随身配备的基础工具，其结构设计直接影响划线精度、握持手感与使用寿命。从实际使用场景出发，该划针的杆身采用等直径细长圆柱结构，整体长度控制在150mm左右，杆身直径6mm，这个尺寸区间既保证了划线时的手部握持长度，避免操作时手部距离划线面过近遮挡视线，同时6mm的杆径可以适配市面上绝大多数通用划规、划线器的夹持孔位，不需要额外加工转接套就能直接装夹使用，适配性覆盖了钳工台划线、大型钣金件现场放样、石材雕刻前定位标记等多类作业场景。

尖头部位采用锥面收窄设计，锥段长度约20mm，最终尖端收敛为0.1mm左右的圆弧刃口，这个设计平衡了划线精度与尖端抗崩损性能：如果尖端过于尖锐，在钢板、花岗岩等硬质表面划线时很容易出现崩尖、卷刃问题，单次修磨后的使用寿命不足4小时；如果尖端过钝，划出的线条宽度超过0.2mm，会直接导致后续锯切、铣削、錾削的对位误差超差，对于公差要求在0.1mm级别的精密零件加工，这种划线误差会直接造成零件报废。锥面与杆身的过渡位置采用小圆弧平滑衔接，避免应力集中导致尖头受侧向力时从根部断裂，实际作业中划针经常需要倾斜一定角度靠住钢直尺、角尺导向划线，侧向力会集中在锥根位置，平滑圆弧过渡可以将该位置的应力集中系数降低40%以上，大幅减少断尖概率。

尾部采用三层环形凹槽结构设计，凹槽深度0.5mm，间距2mm，这个结构有两个实际作用：一是当划针装入木质、塑料手柄时，凹槽可以嵌入手柄内部的固定胶体，防止划针在长期敲击、用力划线时从手柄中滑脱；二是尾部端面做了平面倒角处理，当需要用小锤轻敲划针做定位冲点时，倒角可以避免敲击时尾部边缘崩裂，同时保证敲击力沿杆身轴线传递，不会出现偏斜导致冲点位置偏移。杆身整体做了发黑防锈处理，表面粗糙度控制在Ra1.6，既可以避免车间潮湿环境下杆身生锈污染工件表面，也能保证握持时的摩擦力，手上沾有切削液、润滑油时也不会轻易打滑。

从设计思路上看，这款划针没有多余的装饰结构，所有几何特征都服务于实际使用需求：等直径杆身的加工工艺性好，采用冷拉圆钢毛坯即可直接进入外圆磨工序，加工效率高、成本低，适合批量生产；锥面尖头采用工具钢淬火处理，硬度达到HRC62-65，足以在普通碳钢、不锈钢、石材、亚克力等常见材料表面划出清晰线条，同时修磨方便，只用普通油石就能快速重新磨出锋利尖端，不需要专用刃磨设备，适合车间现场快速维护。安装边界上，除了可以直接手持使用，杆身直径适配通用磁力表座的夹持杆孔，也可以装夹在数控雕刻机的主轴夹头上做定位标记使用，不需要额外定制夹持配件，在小批量零件加工的首件对位、工装调整划线场景中，这种通用适配性可以减少大量辅助准备时间。

实际使用中，这类划针的杆身直线度要求控制在0.05mm/100mm以内，如果杆身存在弯曲，划线时靠住导向尺会出现线条偏移，尤其是划长直线时，弯曲的杆身会导致线条出现波浪形误差，因此建模过程中对杆身的圆柱度、直线度公差做了明确约束，同时尖头与杆身的同轴度要求控制在0.02mm以内，保证装夹在划规上旋转划线时，尖端不会出现摆差，划出的圆弧线条半径误差控制在允许范围内。尾部的环形凹槽位置距离尾端面10mm，这个距离刚好匹配常规通用划针手柄的安装深度，装入后手柄端面与最后一道凹槽齐平，既保证固定强度，也不会因为凹槽过深降低杆身尾部的结构强度，避免敲击时尾部断裂。
