多通法兰连接管路接头结构设计

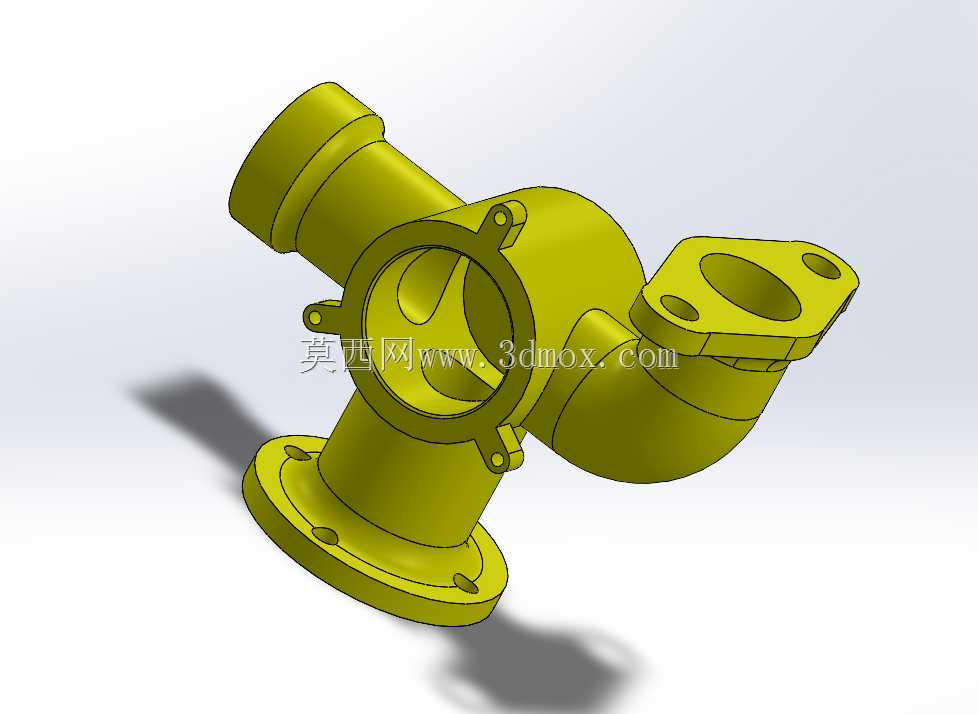

　　在流体输送系统的管路布设场景中，这类多通法兰连接结构是实现管路分流、转向对接的核心承载部件，常应用在工业循环管路、液压动力传输回路、工艺介质输送管线的节点位置，承担不同走向管路之间的介质导通、连接密封以及载荷传递作用。从实际工况适配角度出发，该结构的设计首先要兼顾多方向管路的对接便利性，底部设置的圆形法兰盘用于和主路管线的固定端做刚性连接，法兰盘上均匀分布的螺栓孔可匹配标准紧固件的安装间距，安装时能通过螺栓预紧力配合密封垫片实现端面的静密封，避免介质在主路对接位置出现渗漏。

　　侧面延伸出的两个不同角度的连接端，分别对应不同走向的支路管线，其中带法兰凸台的支路端可对接同规格法兰接口的管路，另一处带阶梯轴结构的连接端则适配卡套式或者焊接式的管路连接形式，满足不同安装场景下的管路对接需求。中间的圆形敞口结构是该部件的检修与导流过渡腔，敞口边缘设置的带孔凸耳用于配套端盖的安装固定，日常运维时可拆除端盖对管路内部的积垢、杂质进行清理，也可在该位置加装压力检测、流量监测的传感元件，无需对整体管路进行大范围拆解就能完成节点参数的采集。

　　设计过程中，各连接端的轴线夹角经过反复校核，既要避免管路布设时出现空间干涉，也要尽可能减少介质在腔体内的转向阻力，所有流道位置都做了圆弧过渡处理，没有直角突变的结构，能降低介质流经时的局部压损，同时减少高速介质对管壁的冲蚀磨损。外形尺寸的设定上，底部法兰的外径、螺栓孔中心距均遵循通用管路法兰的尺寸规范，可直接和同压力等级的标准法兰互换安装，不需要额外制作过渡转接件；各支路连接端的伸出长度控制在合理范围内，既保证安装操作时有足够的紧固件操作空间，也不会因为伸出过长导致部件整体的悬臂载荷过大，避免设备运行过程中因管路振动出现连接端疲劳断裂的问题。

　　安装边界方面，该部件安装时需要预留出中间端盖的拆装空间，以及各支路连接端的紧固件操作空间，底部法兰的安装平面需要保证足够的平面度，避免紧固后部件出现倾斜导致管路对接错位；各连接端的同轴度公差控制在机械加工的常规精度范围内，既不会因为精度过高增加不必要的加工成本，也能保证对接后管路的密封性能。结构壁厚的设计结合了常规工况下的介质压力、管路振动载荷做了强度校核，拐角位置做了局部加厚处理，应对应力集中带来的结构失效风险，整体材质适配常见的金属管路材质，可根据实际输送介质的腐蚀性选择对应的铸件或者型材加工成型，满足不同行业的管路布设使用需求。
