车辆悬架用螺旋弹簧液压减震结构

　　该减震结构主要应用于非独立悬架与部分独立悬架的乘用车辆、小型工程作业车辆的行走系统中，核心作用是吸收路面颠簸传递至车架的冲击动能，通过阻尼介质的流动耗散振动能量，避免悬架弹簧出现多余的往复弹跳，保障车轮与地面的有效附着，同时提升驾乘过程的平顺性，减少车身钣金、车载电子元件因长期振动出现的疲劳失效风险。

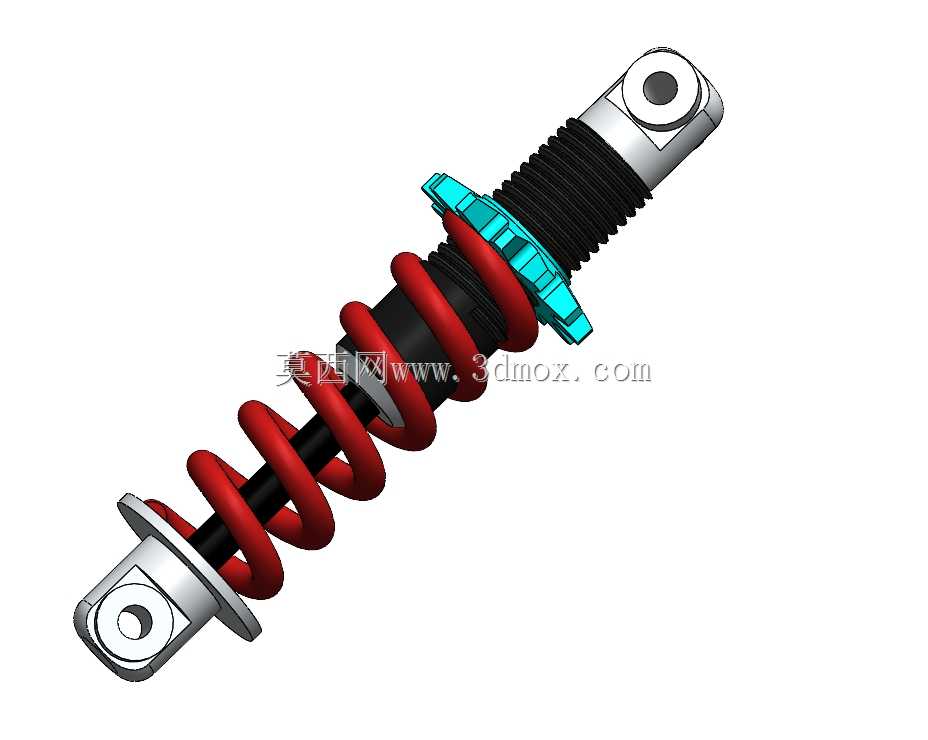

　　从功能特性来看，该结构采用螺旋弹簧与阻尼筒同轴集成的布局，外侧螺旋弹簧承担车身垂向载荷，在车轮受冲击上行时储存弹性势能，下行时释放能量；内部阻尼筒通过活塞上的节流阀控制液压油在腔室间的流动速率，将弹簧往复运动的机械能转化为油液摩擦的热能散出，以此抑制弹簧的多余振荡。上端的调节环结构可通过旋转调整弹簧预紧力，适配不同载荷下的悬架初始高度设定，满足空载、满载状态下的悬架刚度匹配需求；上下两端的吊耳式安装座采用带橡胶衬套的铰接结构，既可以保证减震器在悬架跳动过程中随摆臂角度变化自由转动，避免结构出现卡滞，也能通过橡胶衬套过滤部分高频小幅振动，减少金属件之间的硬接触冲击与异响。

　　设计过程中首先需要匹配整车的簧上质量与悬架动行程参数，确定螺旋弹簧的线刚度、有效圈数、中径尺寸，保证弹簧在最大压缩行程下不会出现并圈失效，同时预留足够的伸张行程避免车轮回落时减震器被拉脱。阻尼筒的活塞直径、节流阀片的开度与数量需要结合弹簧刚度匹配阻尼系数，压缩行程采用相对较小的阻尼力避免冲击直接传递至车架，伸张行程采用更大的阻尼力快速抑制弹簧回弹，避免车身出现多次余振。安装座的铰接孔中心距需要严格匹配悬架摆臂与车架支座的安装点位尺寸，保证减震器安装后处于设计初始角度，避免工作过程中出现侧向弯矩导致活塞杆弯曲、油封偏磨漏油。防尘套采用波纹式橡胶结构，包裹活塞杆外露部分，阻挡行驶过程中泥沙、灰尘附着在活塞杆表面，防止油封被硬质颗粒刮损出现油液泄漏，延长阻尼筒的使用寿命。

　　安装边界方面，上下安装孔的孔径需匹配对应车型的安装螺栓直径，衬套的压装过盈量控制在合理范围，保证铰接处转动灵活无松旷；减震器的最大压缩长度需小于悬架上跳极限时的安装点间距，最大伸张长度需大于悬架下跳极限时的安装点间距，避免在极限工况下出现结构顶死或者拉脱。弹簧的外径尺寸需要预留足够的周边间隙，避免悬架跳动过程中弹簧与周边的摆臂、车架、轮罩等部件发生运动干涉。活塞杆表面采用镀铬处理提升表面硬度与光洁度，降低油封的磨损速率，阻尼筒外壁采用防锈涂层处理，适应车辆行驶过程中泥水、盐雾等复杂腐蚀环境。
