摩托车进气系统GYTR速度堆栈结构

该结构属于摩托车进气系统的核心导流部件，主要应用于大排量运动摩托的进气改装场景，安装在节气门体与空气滤清器之间的进气道位置，作用是梳理进入气缸的进气气流，降低进气紊流带来的充量损失，提升发动机高转速区间的进气效率。从实际使用场景来看，这类速度堆栈多用于赛道改装、性能升级的摩托机型，针对原厂进气道在高转下气流流速不均、边界层分离导致的充气效率下降问题做定向优化，适配雅马哈R3这类高转取向的并列双缸机型，匹配对应的节气门口径做同轴安装，不需要大幅改动原有进气舱的布局结构。

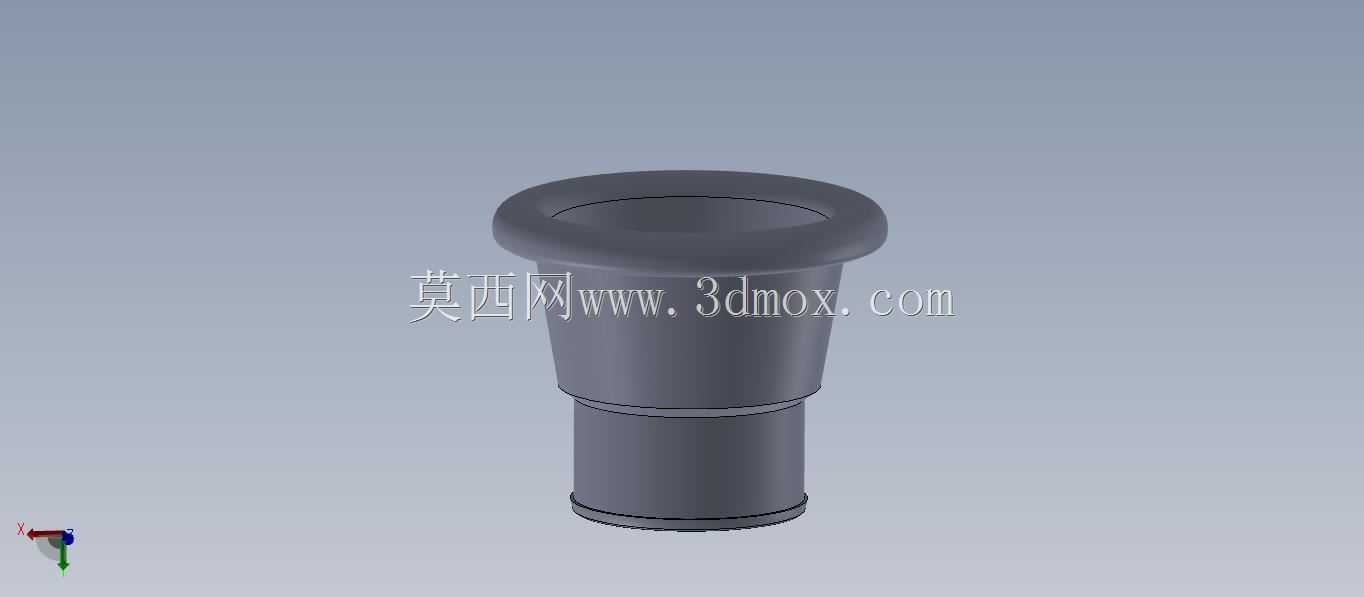

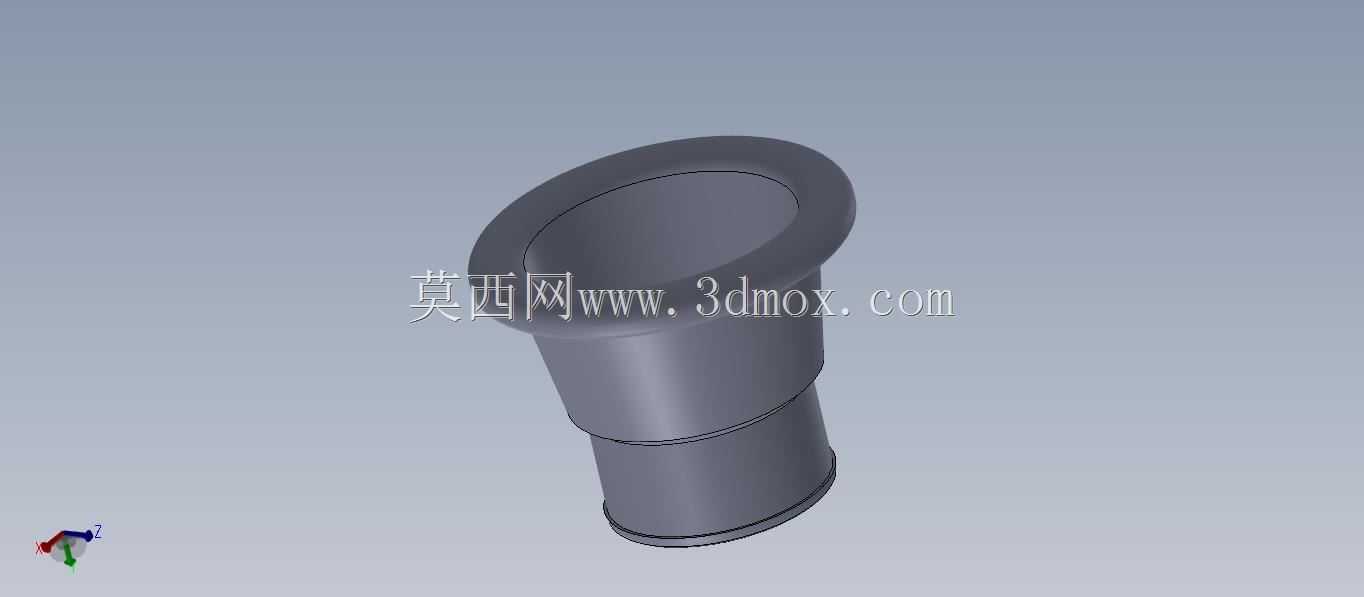

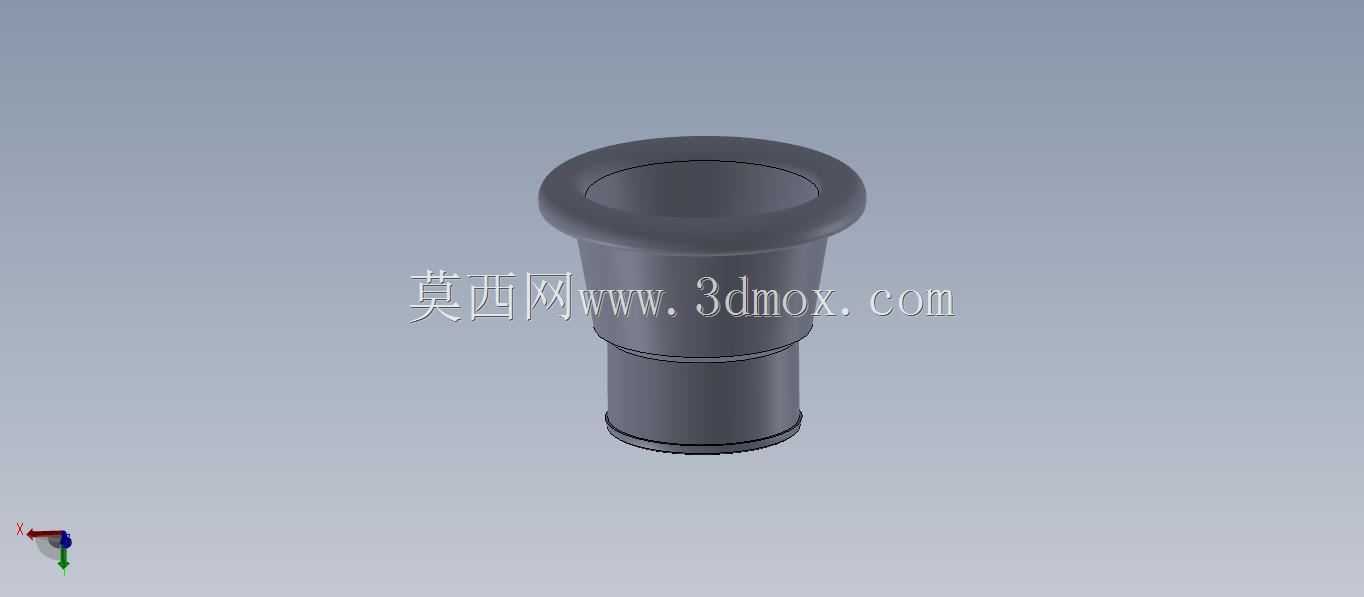

从结构设计逻辑来看，整体采用回转体构型，上部为扩口式法兰边结构，扩口边缘做了大圆角过渡处理，避免进气气流在入口位置产生锐边节流，扩口段的锥角经过气流仿真验证，能够让空气从空滤腔进入堆栈时逐步加速，减少气流在管壁处的分离涡；中部为等径直筒段，长度经过匹配发动机进气脉冲周期计算，能够利用进气谐振效应，在目标转速区间形成进气增压效果，提升气缸的充气系数；下部为插接式安装段，外径与节气门体的进气口内径做间隙配合，配合对应的密封胶圈实现端面密封，避免未经过滤的空气从安装缝隙进入气缸造成异常磨损。

安装边界方面，上部扩口的最大外径需要匹配空滤腔的内部安装空间，保证扩口边缘与空滤腔内壁留有足够的进气流通间隙，避免出现进气截流；下部插接段的插入深度需要严格控制，不能伸入节气门阀片的运动行程范围内，避免干涉阀片的正常开闭；整体的同轴度公差控制在0.1mm以内，保证气流沿轴向顺畅流动，不会因为管壁偏斜产生局部紊流。管壁厚度根据注塑成型工艺要求设置，兼顾结构强度与轻量化需求，安装后能够承受进气过程中的负压脉动，不会出现管壁变形导致的进气截面变化。

从功能特性来看，该结构通过优化进气道的流道构型，能够降低进气阻力约12%左右，在发动机8000转以上的高转区间，能够提升进气充量密度，改善油门响应的跟手性，减少高转下的进气迟滞；同时光滑的内壁流道能够减少气流沿程阻力，让进气气流以更稳定的层流状态进入燃烧室，优化油气混合的均匀度，提升燃烧效率。不同于通用型进气喇叭口，该速度堆栈的长度与扩口比例是针对特定机型的进气谐振特性调校，能够在常用的动力输出区间形成更明显的谐振增压效果，不需要额外调整ECU的喷油映射即可获得一定的动力提升，搭配高流量空滤使用时效果更为显著。

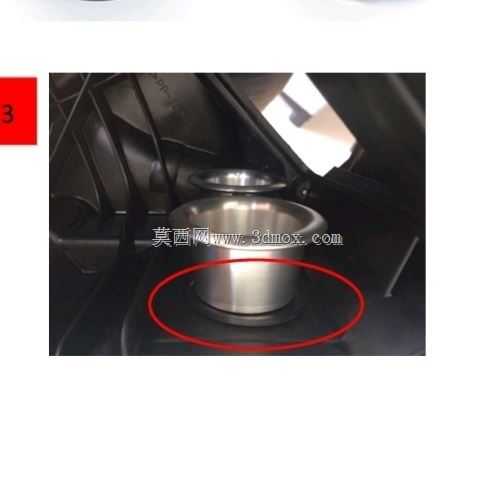

建模过程中需要重点关注各段曲面的连续性，扩口段与直筒段之间采用G2连续过渡，避免出现台阶或者曲率突变导致的气流分离；安装端面的平面度公差需要控制在0.05mm以内，保证安装后与节气门端面的密封性能；插接段的外径公差采用h7级精度，既保证安装时的插接便利性，又能配合密封圈实现可靠密封，不会因为间隙过大出现漏气或者间隙过小导致安装困难。实际装车验证时，需要配合空滤的密封结构做匹配，保证所有进入发动机的空气都经过速度堆栈导流，避免出现旁通漏气导致的气流紊乱，同时需要检查安装后与周边线束、传感器的间隙，避免车辆行驶过程中出现振动干涉。
