冲击式水轮机实验演示装置结构设计

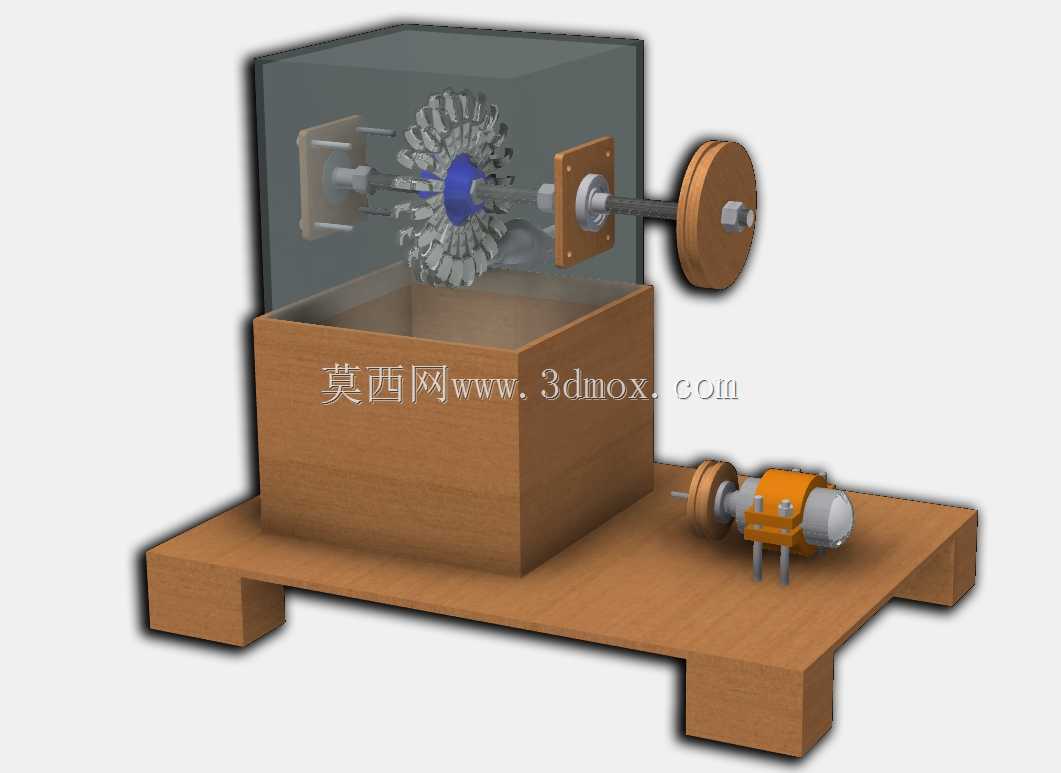

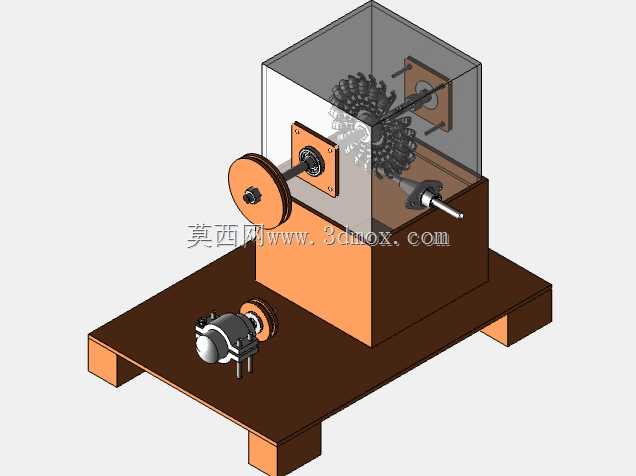

　　这套佩尔顿式冲击水轮机结构，主要面向小型水力发电实验场景、教学演示场景以及微型离网水电站点的原理验证场景搭建，区别于大型工业级水轮机的厚重结构，该设计采用模块化拆分思路，将水斗转轮、射流喷嘴、传动输出轴、负载模拟单元、支撑机架全部做了可拆装的结构划分，方便使用者观察内部能量转换的全过程。从实际用途来看，该结构完整复现了冲击式水轮机的核心工作逻辑：高压水流通过喷嘴形成高速射流，精准冲击水斗轮的勺型斗叶，将水流的动能直接转化为转轮的旋转机械能，再通过伸出的传动轴连接外部负载，可搭配小型发电机完成电能输出，也可连接扭矩测试设备完成水轮机效率曲线的实测验证。

　　设计过程中，首先对水斗的曲面弧度做了反复校核，每个斗叶的分水刃都对准射流的中心轨迹，确保射流冲击到斗叶后能顺着曲面平滑转向，将动能尽可能多地传递给转轮，避免水流飞溅造成的能量损失，同时斗叶的间距做了优化，既不会因为间距过大漏过射流，也不会因为间距过小导致相邻斗叶之间出现水流干涉。整个转轮通过平键结构固定在主轴上，主轴两端采用带座轴承做支撑，轴承座直接固定在透明防护仓的侧壁上，透明防护仓一方面可以阻挡高速飞溅的水流，避免实验过程中打湿周边设备，另一方面采用透明亚克力材质，方便观察者清晰看到转轮的运转状态，防护仓下方设置接水底座，承接做完功的水流，可外接循环管路实现水流的重复利用，降低实验过程中的水资源消耗。

　　主轴的输出端伸出防护仓外部，安装有带轮结构，可通过皮带连接下方的模拟负载单元，负载单元采用小型永磁电机搭配可调电阻的结构，可通过调整电阻值改变负载大小，模拟不同工况下水轮机的运转状态。整个装置的底部采用托盘式支撑底座，四个支脚做了加高处理，既可以抬高整个装置的操作高度，方便实验过程中的管路连接与参数调整，也可以在底座下方放置储水容器，完成整个水循环回路的搭建。安装边界方面，整套装置的横向安装尺寸控制在八百毫米范围内，纵向深度控制在五百毫米范围内，高度控制在六百毫米范围内，不需要额外做地基固定，直接放置在水平实验台面上即可稳定运转，各连接部位全部采用标准紧固件装配，不需要特殊的安装工具即可完成拆装。

　　结构设计上充分考虑了实验场景的使用需求，所有运动部件的防护等级都做了适配，旋转部位没有突出的尖锐结构，避免实验操作过程中出现磕碰风险，射流喷嘴的位置做了可调节设计，可通过调整喷嘴的前后位置与喷射角度，匹配不同转速、不同流量下的最优冲击位置，方便使用者完成多组参数的对比测试。传动部分的轴系做了同轴度校核，确保主轴运转过程中不会出现偏磨，轴承位置预留了润滑注油孔，可在长期使用过程中定期补充润滑脂，延长部件的使用寿命。接水底座的侧壁预留了排水接口，可快速将仓内的积水排出，不需要拆解整个装置即可完成换水清理。
