双轴卷曲柔性带状物料承托结构

在薄膜加工、印刷涂布、柔性电子贴片生产这类涉及连续带状物料处理的产线场景里，物料的过渡承托与导向结构一直是容易被忽略但直接影响成品良率的细节。很多时候产线出现的物料偏移、表面刮擦、张力波动问题，根源都出在两段工位之间的过渡结构设计不合理——要么是固定导板的摩擦系数控制不当，要么是单轴导向的包角设计不符合物料弯折半径要求，要么是结构本身没有预留足够的张力自适应余量。这次做的这个双轴卷曲承托结构，就是针对这类窄幅柔性带状物料的工位间过渡需求设计的，没有照搬标准导辊的固定安装形式，而是把两端的卷轴做了可浮动的卷曲余量设计。

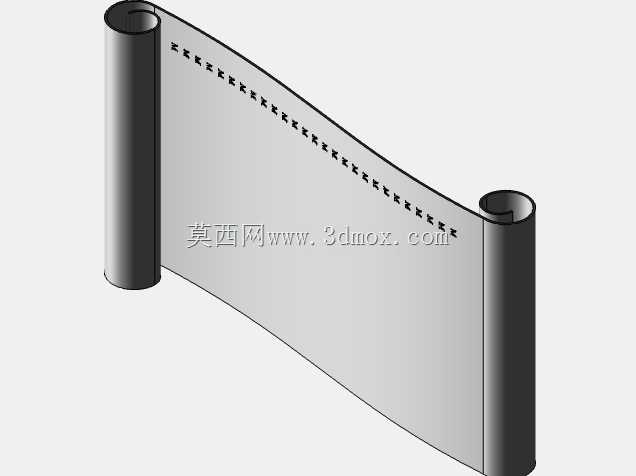

从实际使用场景来看，这个结构主要适配厚度在0.05mm到0.2mm之间的柔性带状物料，比如印刷菲林片、薄型绝缘胶带、柔性电路基带这类对表面平整度要求高、不能有硬折痕的物料。结构两端的卷轴采用了圆弧卷边处理，卷轴的直径是按照物料最小弯折半径的1.5倍做的，避免物料在经过卷轴转向的时候出现不可逆的折痕，毕竟很多柔性基材一旦弯折半径小于材料本身的临界值，表面就会出现发白、起皱的问题，后续印刷或者贴片的时候就会出现定位偏差。中间的承托面不是完全张紧的平面，而是预留了一定的垂度余量，这个余量是根据物料运行的常规线速度算的，当产线突然加减速的时候，这个垂度可以吸收掉瞬间的张力波动，不会因为张力突变把物料拉断或者拉变形。

设计的时候没有用复杂的阻尼结构，两端的卷轴直接采用了间隙配合的安装方式，卷轴可以绕自身轴线自由转动，当物料在上面滑动的时候，卷轴会跟着物料同步转动，把滑动摩擦变成滚动摩擦，从根源上减少物料表面被刮花的概率。中间的承托带采用的是和卷轴同曲率的卷曲形态，不是完全绷直的状态，这样物料铺在上面的时候，接触面积是均匀分布的，不会出现局部应力集中压出印痕的问题。安装边界上，整个结构的横向宽度是按照常见的120mm窄幅物料做的，两端的安装轴颈预留了标准的卡簧槽，可以直接固定在产线的型材支架上，不需要额外做定制的安装座，两个安装支点的中心距可以根据现场的工位间距在150mm到300mm之间调整，适配不同长度的过渡段需求。

之前在做一款薄型绝缘胶带的分切产线调试的时候，用过类似的结构做测试，原来的固定导板结构在运行速度到30m/min的时候，物料边缘就会出现波浪形的褶皱，换成这种双轴卷曲承托结构之后，因为卷轴的随动转动和中间承托面的张力缓冲作用，速度提到50m/min的时候物料表面还是平整的，边缘也没有出现偏移。结构本身没有多余的复杂零件，两个卷轴加中间的承托面，加工的时候只需要保证卷轴的圆柱度和同轴度，承托面的边缘做倒圆角处理，不会刮到物料就行，后期维护也很简单，只需要定期清理卷轴表面的灰尘和物料残留的胶渍，不需要做复杂的润滑或者校准。

很多工程师在做这类过渡结构的时候，总喜欢用标准的光轴导辊，觉得标准件采购方便，但实际上光轴导辊和物料的接触是线接触，当物料本身的厚度不均匀或者张力有波动的时候，线接触的位置很容易把物料压出折痕，而且单根导辊的导向角度有限，要是两段工位的高度差比较大，就得用好几个导辊组合，反而增加了结构的复杂度和物料的弯折次数。这个双轴卷曲的结构相当于把两个导辊和一段过渡承托面整合到了一起，物料只需要经过两次转向就能完成不同高度工位之间的过渡，减少了物料和结构的接触点，也就降低了物料被刮擦、产生静电的概率。

尺寸设计上，两端卷轴的直径是20mm，这个直径是经过测试的，对于常见的PET、PI这类柔性基材来说，20mm直径的卷轴对应的弯折半径不会让材料产生塑性变形，卷轴的长度比物料的最大宽度宽20mm，两边各留10mm的余量，避免物料跑偏的时候边缘卡到支架上。中间承托面的下垂量控制在15mm，这个下垂量既可以吸收正常运行时的张力波动，又不会因为下垂量太大导致物料和下方的其他结构产生干涉，安装的时候只需要保证两端卷轴的轴线平行度误差在0.1mm以内，就不会出现物料往一侧跑偏的问题。

实际选型的时候，要是处理的物料宽度更大，可以等比例放大卷轴的直径和结构的整体宽度，要是处理的是更薄的、对张力更敏感的物料，可以在两端的卷轴安装座里加微型的阻尼轴承，给卷轴提供一点点转动阻力，避免卷轴因为惯性转得太快导致物料堆积。整个结构的零件都是常规的机加工件，没有特殊的材料要求，卷轴用普通的45号钢表面镀硬铬就行，硬度够，表面光滑，不容易粘胶，中间的承托面可以用薄不锈钢板折弯成型，重量轻，刚性也足够，不会因为物料的压力产生变形。
