通风立面围护结构三维设计构件

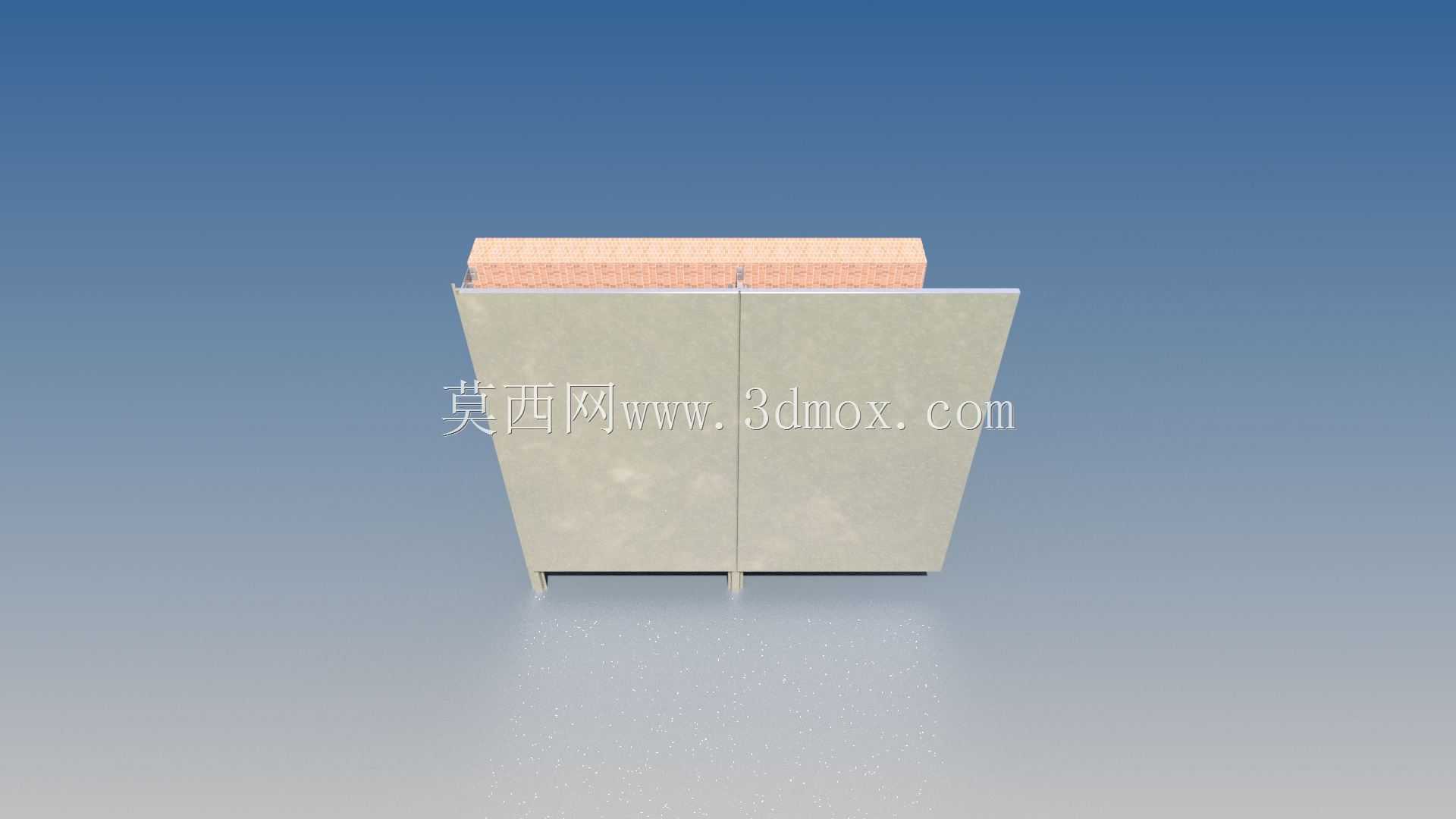

　　该构件主要应用于工业厂房、商用建筑的通风系统立面安装场景，作为通风路径末端的围护与导流结构使用，可适配不同风压工况下的室内外空气交换需求，在需要兼顾立面遮挡防护与通风导通的安装位置，能够替代传统实心围护面板，在不破坏建筑立面整体规整度的前提下，实现预设的通风通量要求。从实际功能来看，该构件承担三重核心作用：首先是立面防护作用，两块对称布置的立式面板可阻挡外部杂物、雨雪直接侵入通风道内部，面板的倾斜角度经过力学与流体仿真校核，可在常规降雨工况下避免雨水顺着面板缝隙倒灌进室内侧；其次是导流作用，顶部的多孔填充层可对进出的气流进行均流处理，降低高速气流直吹产生的风噪，同时过滤大体积的漂浮杂物，减少后续通风管道内部的清理频次；最后是安装适配作用，底部的支撑脚结构预留了标准安装孔位，可直接与建筑立面的预埋型钢框架对接，不需要额外制作转接支架，能有效缩短现场安装的作业周期。在设计思路层面，该构件采用对称式分体结构，两块主体面板独立加工后再进行拼接组装，单块面板的重量控制在单人可搬运的范围内，无需大型吊装设备即可完成高空安装作业，降低了施工环节的设备依赖与安全风险。面板的倾斜角度设置为12度，这个角度是结合不同地区的年平均降雨量、主导风向进行反复验证得出的，既可以保证通风有效截面积达到设计要求，又能最大化减少外部雨水的侵入概率。顶部的填充层采用模块化设计，可根据实际通风量需求更换不同孔隙率的填充材料，不需要更换整体构件即可适配不同季节、不同工况下的通风调节需求。

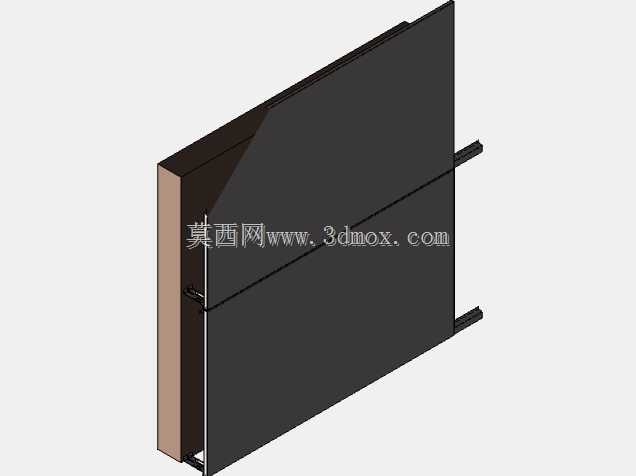

　　从外形尺寸与安装边界来看，该构件整体宽度适配常规建筑立面的模数化开孔尺寸，单组构件的宽度为1200mm，高度为1800mm，顶部填充层的厚度为150mm，安装时需要在立面预留深度不小于200mm的安装空腔，构件背部与通风道接口的对接间隙控制在5mm以内，安装完成后采用密封胶填缝即可保证围护的密封性。底部支撑脚的安装孔位间距为1100mm，适配市面上通用的C型钢安装框架，孔位设计为长圆孔，可在安装时进行±15mm的位置微调，抵消建筑施工时的预埋位置误差，避免因为预埋件偏差导致构件无法顺利安装。

　　主体面板采用薄钢板折弯成型，折弯边的加强筋结构可保证面板在12级风压下不产生永久性变形，面板表面的平整处理可适配后续的外墙涂装作业，安装完成后可与周边立面保持一致的视觉效果。在结构细节处理上，两块面板的拼接位置设置了叠边结构，拼接后不存在直通缝隙，可避免光线直射以及小虫类通过拼接缝隙进入室内，同时叠边结构也提升了拼接位置的结构强度，减少长期使用过程中面板拼接处的变形量。顶部填充层与面板的连接采用可拆卸式卡扣结构，后期维护时可单独拆下填充层进行清理或者更换，不需要拆卸整体构件，大幅降低了后期运维的作业难度与成本。

　　该构件的流体通路设计经过流场仿真验证，气流通过构件时的阻力损失控制在15Pa以内，不会对整体通风系统的风压造成额外负担，可适配常规的低压通风系统使用，不需要额外增加风机的功率配置。在实际工程应用中，该类构件常被用于厂房侧墙通风、设备机房通风、地下空间通风口的立面围护，相比传统的百叶窗式通风结构，该构件的立面整体性更好，防护等级更高，同时具备更低的气流阻力，在对建筑立面美观度有一定要求的工业与商用建筑项目中，具备更好的适配性。建模过程中对所有的折弯半径、安装孔位、拼接间隙都按照实际加工公差进行了参数化设置，模型可直接导出工程图用于钣金下料加工，所有的配合面都预留了合理的装配间隙，可保证实际加工组装时不会出现干涉问题，构件的所有棱角位置都设置了工艺圆角，避免加工与安装过程中出现锐边划伤的安全隐患。
