同轴式双级圆柱齿轮减速装置三维结构

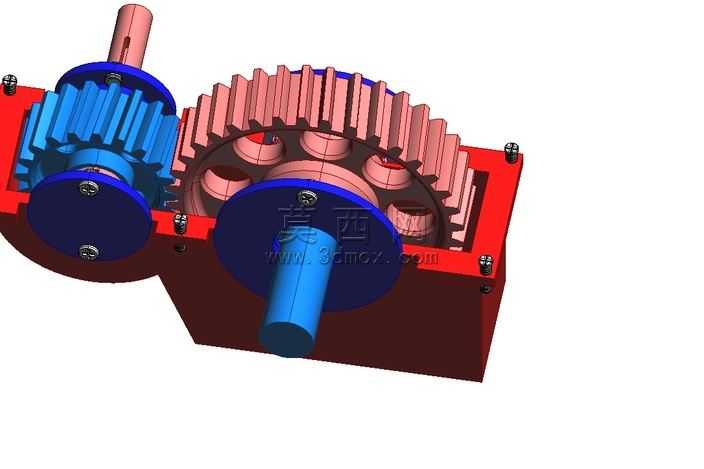

本作品为同轴式双级圆柱齿轮减速装置的三维建模成果，建模过程中严格遵循机械传动设计的规范要求，先完成整体传动方案的布局规划，确定输入轴、中间传动组件、输出轴的同轴排布逻辑，保证动力传递路径的同轴度精度，减少传动过程中的偏载损耗。建模阶段依次完成箱座、箱盖的基体结构搭建，对箱体的安装凸台、轴承座孔、螺栓连接位进行精准定位，确保各装配位置的公差匹配合理；随后完成各级传动齿轮的参数化建模，根据传动比要求匹配大小齿轮的模数、齿数、齿宽参数，对轮齿的渐开线齿廓进行精准拟合，保证齿轮啮合时的接触精度，同时完成齿轮的轮毂、辐板结构设计，兼顾传动强度与轻量化需求。接下来完成轴类零件的建模，根据轴上零件的安装定位需求设计轴肩、键槽、轴承安装位，保证轴上齿轮、轴承、端盖的轴向与周向定位可靠；之后完成滚动轴承、端盖、密封件、连接螺栓等标准件的建模与装配，按照实际装配顺序完成组件拼接，对啮合齿轮的侧隙、轴承的游隙进行合理预留，还原真实的装配约束关系。材质与渲染环节，为箱体部件赋予哑光铸铁材质，还原铸造箱体的粗糙质感与深红棕色调；为传动齿轮赋予调质钢材质，呈现金属加工后的银蓝与铜粉色金属光泽，区分不同传动级的齿轮部件；为轴类零件、紧固件赋予光亮钢材材质，突出机加工表面的光洁质感；为密封端盖赋予深蓝色工程塑料材质，区分不同功能部件。渲染时采用柔和的侧方打光，清晰展现箱体内部的齿轮啮合状态、轴系的排布结构，突出各部件的装配关系与结构细节。设计过程中充分考虑减速装置的实际使用需求，箱体采用剖分式结构方便内部零件的安装与维护，轴承座位置设计加强筋结构提升箱体刚性，齿轮采用直齿圆柱齿轮形式适配中等载荷的传动场景，输入轴与输出轴采用同轴排布形式缩小装置整体占用空间，端盖位置设计密封结构防止润滑油泄漏与外界杂质进入箱体内部，整体结构完整，装配关系清晰，可用于机械原理教学演示、减速装置结构设计参考等场景，直观展现双级齿轮减速装置的内部构造与动力传递逻辑。
