单级圆柱齿轮减速器三维结构设计

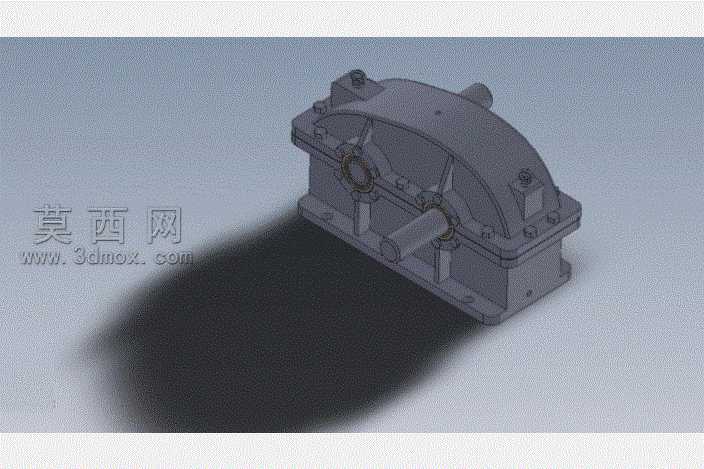

本作品为单级圆柱齿轮减速器的三维设计模型，整体采用SolidWorks软件完成全参数化建模，建模过程严格遵循机械设计规范，对减速器的各个组成部件进行了1:1等比例还原。模型整体采用剖分式箱体结构，上下箱体通过螺栓组实现紧固连接，箱体结合面经过精度设计保证密封性能，避免润滑油渗漏。建模过程中首先完成传动系统的参数计算，确定齿轮模数、齿数、传动比等核心参数，依次完成高速轴、低速轴、直齿圆柱齿轮、滚动轴承、轴承端盖、油标尺、吊环螺栓、定位销等所有零部件的独立建模，每个零件都赋予了对应的材质属性：箱体类零件采用灰铸铁材质，呈现哑光深灰金属质感，表面做了铸造纹理的细节处理；轴类零件采用45号钢调质处理材质，呈现光亮的金属切削表面质感；齿轮零件做了齿面高频淬火的材质区分，螺栓、端盖等标准件统一采用发黑处理的钢材质感。完成零件建模后按照实际装配流程进行虚拟装配，通过同轴心、重合、平行等配合约束完全还原真实的装配关系，可清晰展示内部齿轮啮合的传动结构、轴承的支撑定位结构、轴系零件的轴向固定方式。渲染阶段采用软件内置的Photoview360渲染器，设置了柔和的环境光源，添加了地面阴影效果，突出模型的立体结构感，箱体表面的铸造圆角、安装底座的地脚螺栓孔、观察孔盖板、透气塞等细节结构都完整呈现，没有做过度的简化处理。设计过程中充分考虑了减速器的实际使用需求，箱体底部设置了存油腔结构可实现齿轮的浸油润滑，轴承端盖设置了密封槽可安装毡圈密封防止润滑油泄漏，高速轴与低速轴的伸出端都做了轴肩定位设计保证传动件的安装精度，整体模型结构完整，细节丰富，可用于机械原理教学演示、减速器课程设计参考、虚拟装配实训等场景，能够直观展示单级圆柱齿轮减速器的内部构造与工作原理，帮助学习者理解减速传动装置的设计逻辑与结构组成。
