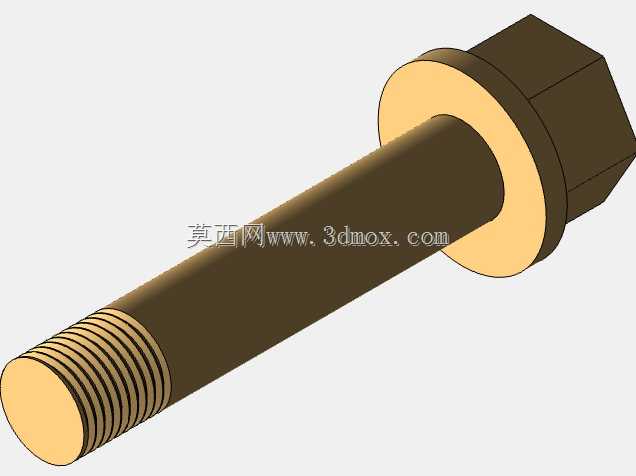

带法兰面六角头半螺纹紧固螺栓

　　在各类机械装配、钢结构连接、机电设备安装场景中，法兰面六角螺栓是应用频次极高的紧固连接件，这款带集成法兰垫的六角头半螺纹螺栓，针对常规平垫配合螺栓安装时易出现的垫片偏移、预紧力分散、接触面压损等问题做了结构优化，在重型设备机架拼接、液压阀块安装、传动组件定位等对连接可靠性要求高的工位上适配性极强。从结构设计逻辑来看，头部采用标准外六角构型，匹配常规开口扳手、套筒扳手的拧紧作业，六角对边尺寸严格遵循通用紧固件公差规范，作业时不会出现打滑、边角崩损的问题，头部下方集成的圆形法兰面，相比额外加装平垫的结构，省去了垫片预装的工序，同时法兰面与六角头为一体成型结构，拧紧过程中不会跟转，能有效分散螺栓头部对被连接件表面的压应力，避免软质基材、薄壁件表面被压出凹痕，也能在受振动载荷时防止预紧力快速衰减。

　　杆部采用半螺纹设计，光杆段的直径与螺纹公称尺寸保持一致，光杆段在装配时穿过被连接件的光孔，能起到精准的径向定位作用，避免螺纹段与孔壁直接接触造成的螺纹刮损，同时光杆段的抗剪切能力比同规格全螺纹螺栓更强，在承受横向剪切载荷的连接工位上，能有效降低螺纹牙变形、断裂的风险。螺纹段采用标准公制粗牙构型，牙型角60度，牙距符合通用紧固件标准，螺纹收尾处做了平滑过渡，避免应力集中导致的杆部断裂，螺纹末端的倒角设计能让螺栓顺畅拧入螺母或者螺纹孔，不会出现首牙错扣、刮伤内螺纹的问题。

　　从安装边界来看，这款螺栓的法兰面外径比常规同规格螺栓头部外接圆直径大出近一倍，对应的被连接件安装面不需要额外加工平垫沉位，只要保证安装面平面度在公差范围内即可，拧紧时法兰面完全覆盖安装孔周边区域，能起到一定的防松、密封辅助作用，在有轻度油污、粉尘的装配环境下，也能减少杂质进入连接缝隙的概率。实际选型应用时，需要注意光杆段的长度要匹配被连接件的总叠厚，保证螺纹段伸出螺母2-3个牙距，既不会因为螺纹旋合长度不足导致连接失效，也不会因为伸出过长干涉周边其他组件。

　　相比普通六角螺栓加平垫的组合，这款一体法兰面螺栓的零件集成度更高，仓储管理时不需要额外配套垫片，装配线上的零件拣选效率能提升不少，尤其在大批量流水线装配工位，能有效减少漏装垫片、垫片装反的人为装配误差。在承受交变振动载荷的场景下，比如工程机械的覆盖件连接、电机底座安装、输送线机架拼接，一体法兰面的结构能让预紧力保持更稳定，法兰面与被连接件表面的静摩擦力更大，不容易出现螺栓回转松动的问题，不需要额外加装防松垫圈就能满足多数常规工况的防松要求。建模过程中对各个结构的倒角、过渡圆角都做了还原，比如六角头与法兰面衔接处的圆角、螺纹首尾的退刀结构、法兰面边缘的倒角，这些细节结构在实际加工时都是影响零件疲劳强度的关键位置，建模时严格遵循紧固件的加工工艺逻辑，没有出现工艺无法实现的尖锐棱角或者不合理壁厚，不管是用于装配仿真验证连接间隙，还是用于出工程图指导加工，都能直接复用模型参数，不需要再做结构修正。
