可调轴180度开合双孔定位铰链结构

在工业设备防护门、机柜舱门、小型设备翻盖结构的连接设计中，这类可调轴铰链是非常常用的活动连接件，区别于普通固定式合页，它的可调轴结构能在安装后对门体的开合阻尼、装配间隙做微调，避免加工公差带来的门体错位、开合卡滞问题，在钣金机柜、自动化设备安全防护门、检测设备翻盖舱的结构设计中应用十分广泛。

从实际使用场景来看，这类铰链主要承担两个部件之间的活动铰接功能，需要同时满足固定端与活动端的可靠连接，以及180度范围内的顺畅开合，很多设备的检修门需要完全翻开到与安装面齐平的位置，给内部检修操作留出足够空间，180度的开合角度刚好能满足这类全开需求，不会因为铰链开合角度不足导致门体遮挡检修区域。

功能设计上，这款铰链采用两个安装孔做组装固定，同时搭配两个定位孔完成安装定位，现场装配时不需要反复调整对齐位置，先通过定位孔将铰链预装卡入对应的定位销位，再拧入固定螺丝即可完成安装，能大幅降低现场装配的对位难度，即使是没有丰富装配经验的操作人员，也能快速完成铰链的精准安装，不会出现孔位错位导致的螺丝滑牙、安装偏斜问题。可调轴的设计是这款铰链的核心特点，在长期使用出现开合间隙变大、阻尼不均的情况时，不需要整体更换铰链，只需要调整轴部的锁紧结构，就能重新消除配合间隙，恢复顺畅的开合手感，延长连接件的整体使用寿命，降低设备后期的维护成本。

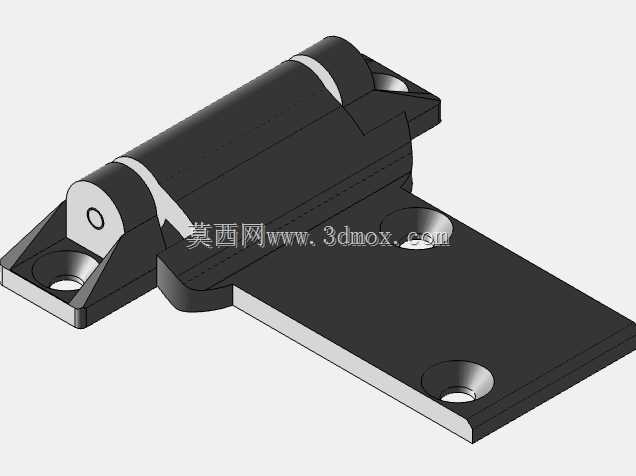

从设计思路层面拆解，这款铰链的主体采用不对称的两片式结构，固定端与活动端的安装面做了差异化的尺寸设计，固定端的安装面更短，适配安装边宽度较窄的机架立柱，活动端的安装面更长，能与门板类部件形成更大的接触面积，分散开合过程中的受力，避免长期开关门导致的安装位变形。轴部采用包裹式的卷边结构，将转轴完全容纳在卷边内部，既可以避免转轴外露积灰、卡入杂物影响开合，也能提升轴部的抗剪切能力，在门体受到意外冲击时，卷边结构能分担部分冲击力，降低转轴断裂的风险。安装面的所有孔位都做了沉头设计，固定螺丝拧入后螺丝头完全沉入安装面内部，不会突出表面刮擦线缆或者操作人员，符合工业设备的安全设计要求。

安装边界方面，这款铰链的固定端两个安装孔的孔距适配常规20-30mm宽度的钣金安装边，不需要对安装面做额外的扩孔或者裁切加工，活动端的长安装面可以覆盖门板侧边40-60mm的宽度范围，安装时只需要在对应的安装面上加工对应直径的安装过孔与定位孔即可，不需要做复杂的型面加工。铰链的整体厚度控制在较小的尺寸范围内，安装后两个连接面之间的间隙不超过3mm，不会在门体与机架之间留下过大的缝隙，能满足一般设备的防护缝隙要求，避免灰尘、杂物从缝隙进入设备内部。开合过程中铰链的转动轨迹完全在自身厚度范围内，不会突出到安装面的外侧，设计时不需要额外预留转动避让空间，能有效压缩设备整体的外形尺寸，提升结构的紧凑性。

在实际选型应用中，这类铰链适合用在受力不大的检修门、观察窗翻盖、小型设备舱门的连接场景，不适合用在大重量的重型门体上，设计选型时需要根据门体的重量、开合频率确认对应的承重参数，搭配对应的螺丝规格完成固定。建模过程中需要重点关注轴部的配合间隙，转动部分的配合公差要控制在合理范围内，既要保证转动顺畅无卡滞，也要避免间隙过大导致的门体晃动，安装孔的位置尺寸需要严格对应安装面的孔位设计，定位孔与安装孔的相对位置公差要控制在±0.1mm以内，保证安装时的定位精度。
