带镂空长柄的异形支撑连接结构件

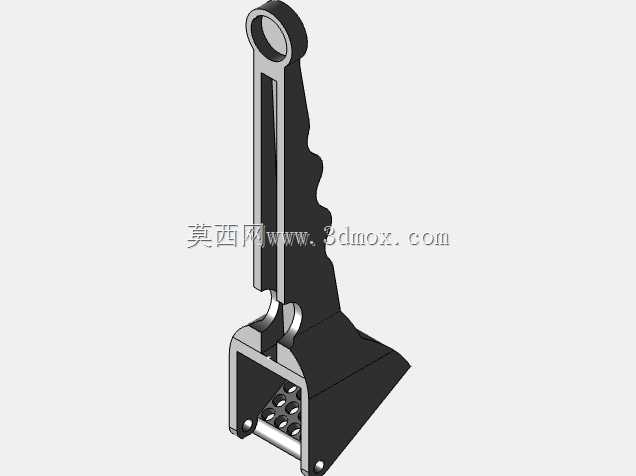

　　这类带长柄的异形支撑连接结构，常出现在需要往复扳动、定位支撑的手动操作机构末端，比如小型工装夹具的锁紧扳臂、专用设备的手动触发拨杆、工位器具的定位卡紧构件，日常在装配线旁的手动工装、小型检测设备的调节机构里都能见到类似结构的身影，核心作用是把人手施加的扳动力传递到末端的卡合位置，同时依靠自身结构的刚性维持锁紧状态下的位置精度，不会因为长期受力出现形变偏移。从结构细节来看，顶端的带孔圆环是铰接安装位，这个孔的公差一般会选H7级的间隙配合，用来穿装铰接销轴，装配后要保证整个构件能绕销轴顺畅转动，没有卡滞感，孔口位置做了小倒角处理，既方便销轴装配导入，也能避免长期转动时孔口锐边割伤销轴表面的防锈层。长柄段做了单侧的波浪形指槽设计，这部分是直接和人手接触的施力位置，波浪形的轮廓刚好贴合手指弯曲的弧度，扳动的时候手指能卡在槽位里，不会因为手上沾了切削液或者油污出现打滑，长柄中间的长条形镂空不是为了省料做的装饰，是为了在保证构件整体抗弯截面模量的前提下，降低整个扳臂的自重，长期手动操作的时候能减少操作人员的手部疲劳，同时镂空结构也能避免长柄段在压铸或者机加工过程中出现壁厚不均导致的变形，保证长柄的直线度公差。

　　下端的基座部分是功能执行端，底部的斜切面是和被锁紧部件贴合的定位面，这个面的平面度要求控制在0.05mm以内，保证锁紧的时候能和被压合面完全贴合，不会出现局部接触导致的压痕或者锁紧力不足的问题；基座侧面的多组小孔是安装弹性顶珠或者锁紧销的位置，装配后顶珠会卡在对应工位的定位凹坑里，给操作人员清晰的锁紧到位反馈，不需要额外做位置标记就能判断是否锁紧到位，基座内部的空腔是用来容纳复位弹簧的，当扳动长柄解锁的时候，弹簧能带动整个构件自动复位到初始位置，不需要手动归位，能减少操作步骤。

　　做这类结构的三维建模时，首先要确定顶端铰接孔的中心到下端定位面的垂直距离，这个尺寸直接决定了扳动力臂的长度，力臂太长会导致锁紧行程过大，操作效率低，力臂太短则需要施加很大的扳动力才能达到要求的锁紧力，一般会根据需要的锁紧力反推合适的力臂长度，保证成年人单手握持扳动时能轻松达到额定锁紧力。其次要注意长柄段的壁厚过渡，指槽位置的壁厚不能太薄，否则长期反复受力会在指槽根部出现应力集中导致断裂，一般会在指槽的内侧做R1.5以上的圆角过渡，分散应力集中点；基座和长柄连接的位置是整个构件受力最大的位置，建模时要做渐变的加厚过渡，不能出现直角相接的结构，避免扳动时应力集中在连接角位置导致断裂。

　　安装边界方面，要预留出整个构件绕顶端销轴转动的完整空间，长柄扳动到最大解锁位置时，不能和周边的机架、其他操作构件发生干涉，下端基座的运动轨迹范围内不能有突出的螺栓、管线等部件，避免运动过程中出现磕碰；顶端铰接孔的同轴度要控制在0.03mm以内，否则装配后会出现转动卡滞，长期磨损会导致铰接间隙变大，锁紧位置出现偏移。这类构件一般会选用压铸铝合金做毛坯，之后再对铰接孔、定位贴合面做精加工，既保证整体的强度要求，也能控制零件的自重，表面做阳极氧化处理，提升耐磨和防锈能力，适合在车间的多油污环境下长期使用，不需要频繁做防锈维护。
