带法兰弯管连接结构工业管路组件

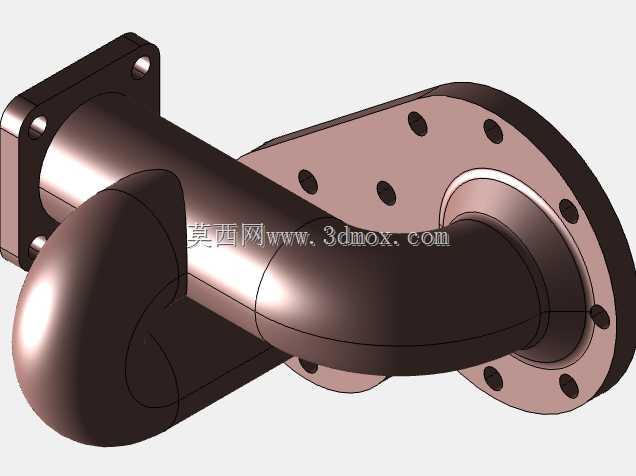

　　这类带双侧法兰的90度弯管结构，在工业流体输送系统里属于核心的转向连接部件，常见于化工流体管路、液压动力回路、冷却循环系统、真空输送管线等场景，主要作用是在管路需要改变走向的位置，实现两段不同方向管路的刚性密封连接，同时保证管路内部流道平滑过渡，减少流体转向时的压损与湍流冲击。从结构设计来看，主体弯管采用大曲率半径的圆弧过渡，而非直角弯折，这一设计思路是为了降低流体在转向位置的局部阻力，避免直角位置长期受流体冲蚀出现磨损，同时也能减少管路输送过程中的振动与噪音，对于输送含固体颗粒的浆料、高粘度流体的工况，大曲率弯管还能避免物料在转角位置堆积堵塞。

　　两端的连接法兰采用标准螺栓孔布局，其中一端为方形安装法兰，适合直接固定在设备侧壁、泵体出口或者阀组安装面，方形法兰的四个安装孔位受力均匀，在承受管路轴向拉力与侧向弯矩时，能提供更稳定的连接刚性，适合安装空间受限、需要贴近设备本体安装的场景；另一端为圆形多孔法兰，符合通用管路法兰的连接标准，可与同规格的管道、阀门、流量计等标准管路配件直接对接，法兰端面的密封面预留了足够的密封件安装空间，可适配橡胶垫片、金属缠绕垫片等多种密封形式，满足不同压力等级、不同介质特性的密封需求。

　　在安装边界设计上，弯管的中心高、法兰端面到弯管中心的距离都经过严格的尺寸校核，确保安装后不会与周边的管路支架、设备外壳、其他管线产生干涉，法兰上的螺栓孔采用跨中布置方式，避免螺栓安装时与弯管本体的加强结构产生位置冲突，同时螺栓孔的孔径预留了合理的安装间隙，允许管路安装时存在微小的位置偏差，降低现场安装的对位难度。弯管与法兰连接的位置做了圆弧过渡加强筋处理，这一结构是为了缓解管路运行过程中因热胀冷缩、流体压力波动产生的应力集中，避免焊缝位置长期受交变应力出现开裂泄漏，在高压工况下使用时，该加强结构还能提升整个组件的承压能力，减少法兰面变形导致的密封失效问题。

　　从实际使用场景来看，这类弯管组件既可以用于常温常压的给排水管路，也可以通过更换材质与密封件适配高温蒸汽、腐蚀性化工介质、高压液压油等特殊工况，在设备改造、管路维修场景中，标准化的法兰尺寸可以直接替换原有损坏的弯管部件，无需重新加工适配接口，大幅缩短现场维修的停机时间。建模过程中需要重点保证弯管内流道的同心度与平滑度，法兰端面的平面度公差，以及螺栓孔的位置度公差，这些尺寸精度直接影响后续安装的密封性与连接可靠性，如果法兰端面平面度超差，安装后密封件受压不均匀，很容易出现介质泄漏问题；如果螺栓孔位置度偏差过大，现场安装时会出现螺栓无法穿入的问题，需要重新扩孔处理，既影响安装效率，也会降低法兰的连接强度。
