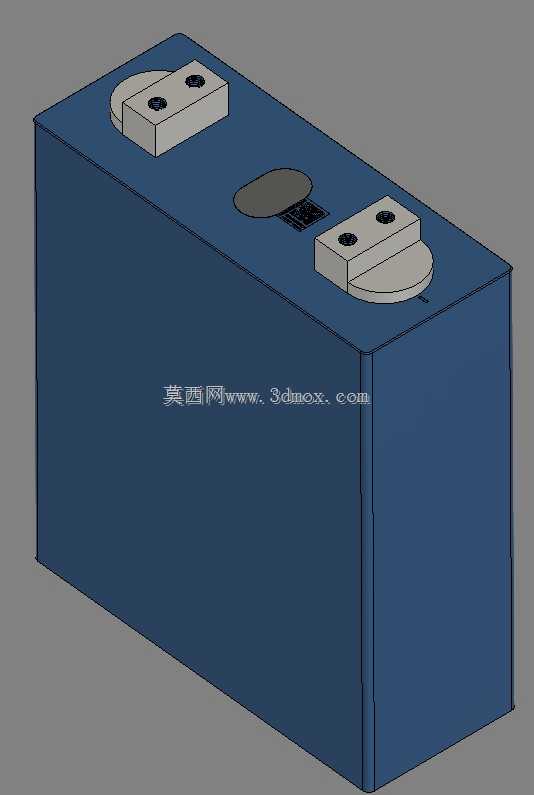

EVE MB31磷酸铁锂方形储能电芯结构

这款方形磷酸铁锂电芯的三维结构，是面向大容量储能、低速重载动力场景做的结构还原，建模时优先还原了电芯本体与外接端子的装配边界，方便做电池包整包排布、汇流排设计时直接调用，不用再反复核对实物安装尺寸。从实际工程应用来看，这类大容量方形磷酸铁锂电芯目前主要用在工商业储能柜、户用储能系统、低速重载工程车辆、通信基站后备电源这些场景，相比小圆柱电芯，单电芯容量更大，整包的零件数量更少，BMS采样点的布置难度更低，整体结构可靠性也更有优势。

建模过程中没有做多余的简化，电芯本体的方形壳体做了边角倒圆处理，还原了实际生产中铝壳拉伸成型的工艺特征，避免结构设计时出现尖锐棱边干涉相邻电芯的问题。壳体顶面的两个端子是新版本的结构，相比老款端子，接触面积更大，能承载更大的持续充放电电流，端子的固定孔位、凸台高度都严格按照实物尺寸还原，做汇流排焊接、螺栓锁紧结构设计时，可以直接匹配孔位，不用二次调整安装坐标。顶面的防爆阀位置也做了精准还原，防爆阀的凹陷深度、轮廓尺寸都和实物一致，做电池包上盖的绝缘防护、泄压通道设计时，能准确预留安全间隙，避免防爆阀开启时被周边结构遮挡，影响泄压效果。

从安装边界来看，电芯本体的六个面都做了平面度的特征还原，侧面是平整的安装面，做电芯侧面的液冷板贴合、结构胶粘接设计时，可以直接提取侧面平面做装配基准，不用额外修正曲面误差。端子的高度高出电芯顶面一定距离，这个尺寸是设计绝缘盖板、汇流排避让空间的核心参数，建模时保留了端子底部和壳体顶面的台阶特征，方便设计绝缘垫片时匹配台阶尺寸，做好极柱和壳体之间的绝缘防护，避免出现爬电距离不足的问题。

在实际做电池包结构设计时，这类电芯的排布通常会考虑端子朝向，要么同向排布方便汇流排走直线，要么对向排布缩短串联的汇流排长度，这个模型的端子位置精准，排布时可以直接测量相邻电芯端子的中心距，快速计算汇流排的长度和折弯角度。另外电芯顶面的小凹槽特征也做了还原，这个位置是电芯注液孔的封口位置，做顶面绝缘片设计时需要对应位置做避让或者减薄处理，避免绝缘片压到注液封口位置造成密封失效。

很多工程师在做储能电池包设计初期，往往因为没有精准的电芯模型，只能估算尺寸做初步排布，等到拿到实物样品时经常出现干涉、间隙不足的问题，要么调整整包尺寸，要么修改绝缘件结构，耽误项目进度。这个模型把电芯所有外部装配相关的特征都做了还原，没有做影响装配判断的简化，不管是做模组的端板、侧板设计，还是做液冷系统的流道布置，或者是做BMS采样线束的走线规划，都可以直接作为基准零件使用。

另外从结构强度设计的角度，方形电芯的壳体是主要的承载结构，模型还原了壳体的壁厚特征，做模组堆叠时的压紧力计算，可以直接参考壳体的承压面尺寸，计算合适的堆叠压力，避免压力过大造成壳体变形，影响电芯内部的极片对齐度，也避免压力过小导致电芯在模组内窜动，在振动工况下出现端子受力断裂的问题。端子的材质特征虽然没有在模型里做材质区分，但结构上还原了端子的凸台和安装孔的深度，做螺栓锁紧的扭矩计算时，可以根据孔深匹配合适长度的螺栓，避免螺栓过长顶到电芯内部结构，造成内部短路的风险。

在通信基站后备电源的应用场景里，这类电芯通常会安装在标准机柜的电池仓里，模型的整体外形尺寸精准，可以直接排布在标准机柜的安装空间内，核对电池仓的层高、进深是否满足安装要求，同时预留好接线和通风的间隙。在低速工程车辆的动力场景里，电芯往往要承受更大的振动和冲击，模型的安装面平整，可以直接在模型上布置缓冲垫的位置，计算缓冲垫的压缩量，确保振动工况下电芯的位移量在可控范围内。

整体来看，这个电芯模型的所有外部结构特征都围绕实际装配需求做了还原，没有多余的装饰性特征，也没有遗漏关键的安装尺寸点，不管是刚接触锂电结构设计的新人用来熟悉方形电芯的结构组成，还是资深工程师用来做整包方案的快速排布，都能满足工程使用的精度要求，不用再花费时间去测绘实物或者找厂家索要二维图纸，能大幅缩短前期方案设计的周期。
