铅酸储能蓄电池三维结构设计

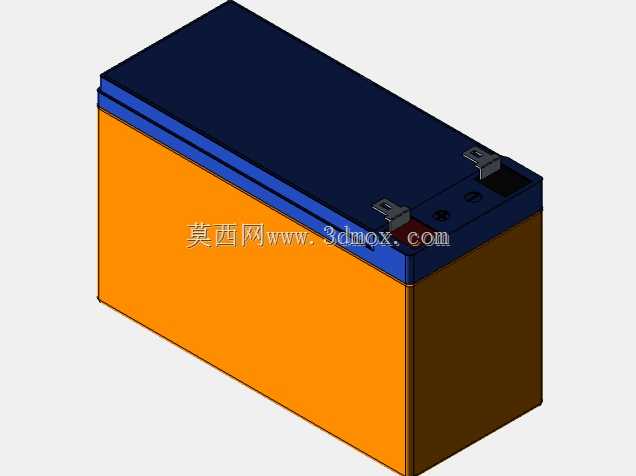

　　在后备供电、低速动力、分布式储能等场景中，铅酸蓄电池是应用普及率极高的直流储能部件，本次建模的这款卧式长方体结构蓄电池，是目前民用、工业小功率储能场景里的通用规格产品，建模过程完全还原实物的装配逻辑与结构边界，可直接用于设备布局校核、供电系统装配模拟、产品结构迭代参考。

　　从实际应用场景来看，这类蓄电池常被用在UPS不间断电源系统、电动低速代步车、光伏离网储能小系统、通信基站后备供电单元、消防应急供电回路中，作为核心储能载体，其外形尺寸的标准化程度直接决定了设备舱的适配性，建模时优先锁定了安装基准面：电池底部为完全平整的支撑面，无突出卡扣或支脚，可直接贴合设备舱内的电池托盘安装，长度方向的尺寸适配主流12V系列铅酸电池的通用安装仓宽度，高度方向预留了顶部接线端子的操作空间，不会和设备舱上盖产生干涉。

　　产品功能特性层面，建模时完整还原了顶部的两个接线端子结构，分别对应正负极输出，端子旁设置了极性标识凹槽，可直接用于后续丝印标识的建模参考；顶部盖板和壳体的配合采用台阶式止口结构，还原了实际生产中超声波焊接或密封胶粘接的装配边界，壳体侧壁做了微小的拔模斜度，符合注塑壳体的生产工艺要求，不会出现脱模困难的结构问题；电池壳体的壁厚按照实际产品的通用取值设置，兼顾结构强度和内部腔体的容积利用率，内部腔体预留了极群、电解液的容纳空间，虽然本次建模为外观装配级模型，但内部边界完全匹配真实产品的极群排布尺寸，可拓展为带内部结构的详细模型。

　　设计思路上，没有做多余的装饰性结构，所有特征都围绕实际生产和装配需求设置：顶部的两个端子固定座做了加强筋结构，避免接线时扭力过大导致端子座开裂；壳体侧面的棱线做了小半径圆角处理，既符合注塑工艺的流动性要求，也能避免搬运过程中锐边划伤操作人员；顶部盖板上的小凹槽结构是排气阀的安装位，还原了铅酸电池使用过程中排气泄压的结构位置，没有遗漏实际产品的功能特征。

　　从安装边界来看，建模时严格控制了各方向的尺寸公差带：接线端子的突出高度低于电池顶部的最高棱边，在多块电池并排堆叠安装时，不会因为端子突出导致上层电池压坏接线柱；电池宽度方向的尺寸公差按照行业通用的安装间隙设置，并排安装时预留0.5-1mm的膨胀间隙，适配铅酸电池使用过程中轻微的壳体膨胀变形；底部支撑面的平面度按照装配要求设置，可直接配合电池固定压条完成安装，不需要额外调整安装面。

　　在结构细节处理上，区分了壳体和上盖的材质分色，壳体为橙色阻燃ABS材质，上盖为深蓝色耐候PP材质，端子为镀锌铜质导电件，不同部件的分模线位置都按照实际注塑件的分模逻辑设置，没有出现分模线位置不合理、倒扣无法脱模的结构问题；壳体侧壁没有多余的凸起结构，方便在设备舱内通过侧面绑带或固定夹完成侧向固定，适配不同安装方式的固定需求。

　　对于设备选型和结构设计从业者来说，这个模型可以直接导入设备装配体中，完成电池舱的布局校核、接线空间模拟、维护操作空间验证，不需要再重新测绘实物尺寸，能大幅缩短前期方案设计的周期；建模过程中所有特征都采用参数化建模方式，修改关键尺寸即可快速衍生出不同容量规格的同系列电池模型，适配不同功率等级的设备供电需求。
