星型布局旋转发动机活塞连杆组件

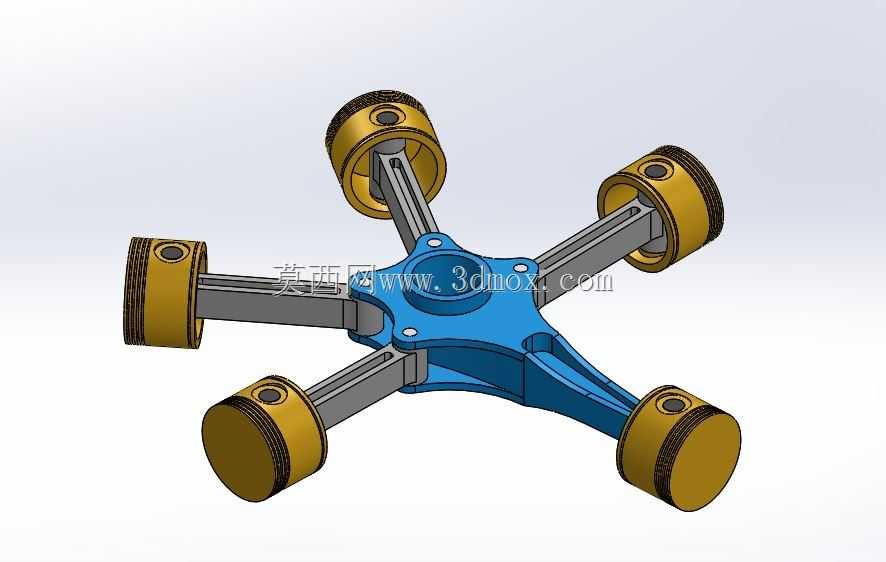

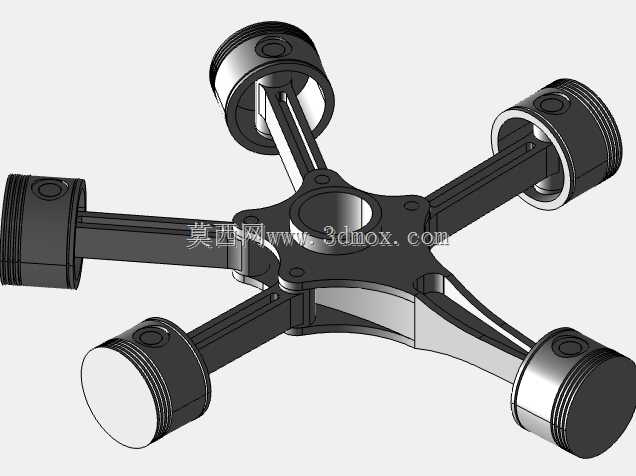

　　在航空活塞动力、小型竞速旋翼机、早期轻型通航飞机的动力单元中，星型旋转活塞组件是决定整机动力输出平顺性、功重比表现的核心结构，这类组件完全区别于直列、V型发动机的排布逻辑，采用中心辐射式的多缸均匀布局，能在最小的径向空间内集成更多做功单元，同时依靠对称的质量分布抵消大部分往复惯性力，大幅降低曲轴端的平衡配重需求，这也是早年航空发动机大量采用星型活塞结构的核心原因。这套组件的核心设计逻辑围绕旋转运动与往复直线运动的精准转换展开，中心的星形连接盘是整个组件的运动基准，六个连接支臂沿圆周方向呈60度均匀分布，每个支臂的销孔位置都经过同轴度校验，确保连杆摆动过程中不会出现附加的侧向力矩，避免活塞与缸壁之间出现偏磨。

　　活塞部分采用了典型的内燃机活塞结构，头部预留了三道环槽，分别用于安装气环与油环，保证燃烧室的密封性能与缸壁润滑油的刮除效果，活塞销孔的位置经过偏心设计，在做功冲程中可以让活塞对缸壁的侧压力方向更稳定，减少敲缸风险。连杆采用工字型截面设计，在保证足够抗弯、抗扭强度的前提下尽可能降低自身重量，减少往复运动产生的惯性力，连杆大端与中心星形盘的连接采用浮动销结构，销孔内部预留了润滑油道的布置空间，工作时可以依靠曲轴飞溅的润滑油对摩擦副进行持续润滑，避免高速运转下出现烧蚀、抱轴故障。

　　从安装边界来看，这套组件的径向尺寸完全匹配对应缸数的星型发动机曲轴箱内腔，六个活塞的外圆尺寸与缸套内孔采用间隙配合，安装时需要保证每个活塞的开口间隙、环槽侧隙都在设计公差范围内，中心星形盘的中心孔与曲轴主轴颈采用过渡配合，通过键连接传递扭矩，安装后需要手动盘车检查每个活塞的上止点、下止点位置，确保所有活塞的行程一致，避免出现撞气门、活塞顶碰缸盖的问题。在实际工作过程中，混合气在燃烧室内点燃膨胀推动活塞做往复直线运动，通过连杆将力传递到中心星形盘，带动曲轴做旋转运动对外输出功率，由于六个缸依次间隔120度曲轴转角做功，动力输出的连续性远优于少缸数的直列发动机，运转时的振动幅度也更小，不需要额外加装复杂的平衡轴结构。设计这类组件时，首先要根据目标排量确定单缸的缸径与活塞行程，再根据行程确定连杆的中心距，中心距过短会导致连杆摆动角度过大，增加活塞对缸壁的侧向压力，加剧缸套磨损；中心距过长则会增加整个发动机的径向尺寸，违背星型发动机紧凑化的设计初衷。同时所有运动部件的质量差需要控制在极小的公差范围内，同一台发动机上的六个活塞重量差不能超过5克，连杆的大小端重量差也要控制在3克以内，否则高速运转时产生的不平衡惯性力会引发剧烈振动，严重时甚至会导致曲轴断裂、连接螺栓松脱。

　　活塞的材质通常采用共晶铝硅合金，兼顾轻量化与高温下的强度表现，连杆则采用40Cr合金钢模锻成型，经过调质处理后具备足够的抗疲劳性能，中心星形盘采用高强度铝合金锻造，在保证结构强度的同时降低旋转部件的整体质量，提升发动机的响应速度。这类组件除了应用在传统的航空星型发动机上，也可以经过结构改型后应用在小型转子式动力装置、特种作业的紧凑型动力单元中，针对不同的燃料类型、转速区间，可以调整活塞的压缩高度、环槽数量以及连杆的截面尺寸，比如用于高转速竞速模型的星型活塞组件，会进一步降低活塞的裙部长度，采用更薄的活塞环，减少往复运动的质量，提升发动机的最高转速上限；而用于长航时通航动力的组件，则会适当增加活塞裙部的支撑长度，提升组件的耐磨性能，延长发动机的大修间隔。在三维建模过程中，需要重点校验各个运动部件之间的干涉情况，尤其是连杆摆动到最大角度时，与中心星形盘支臂、相邻连杆之间的间隙，必须预留足够的安全距离，避免高速运转时部件之间出现碰撞，同时所有的圆角、倒角都要按照工艺要求设计，避免应力集中导致部件出现疲劳断裂，活塞销孔、连杆大端孔的位置度公差需要严格控制，确保装配后整个组件的运动顺畅，没有卡滞现象。
