四缸发动机排气歧管流体分析结构设计

　　在车用内燃机的进排气系统开发环节中，排气歧管作为连接气缸盖排气口与排气后处理装置的核心导流部件，其内部流道的设计合理性直接决定了发动机的排气效率、泵气损失水平，甚至会对各缸排气均匀性、增压器工作稳定性产生连锁影响。本次完成结构设计与流场分析的四缸机型排气歧管，采用集成式铸造结构方案，整体安装边界完全适配主流直列四缸汽油机的缸盖排气侧布局，四个进气接口的中心距严格匹配缸盖排气道的孔位公差要求，法兰面预留的螺栓过孔位置与缸盖对应螺纹孔完全同轴，安装时可直接贴合缸盖排气侧密封面，配合金属复合密封垫片即可满足高温高压排气的密封要求，无需额外设计转接结构。

　　从实际使用场景来看，这类排气歧管需要承受发动机排气冲程排出的800-900℃高温废气冲击，同时还要应对不同转速下的脉动排气压力，因此在结构设计阶段，首先对各缸排气道的汇入角度做了渐变式处理，避免各缸排气在歧管交汇区域产生强烈的气流干涉——尤其是在发动机高转速工况下，相邻气缸的排气门开启重叠角会导致两股高速排气流在交汇区对冲，不仅会提升排气背压，还会加剧歧管内壁的热疲劳负荷。

　　设计过程中针对四个排气支管的弯曲半径做了差异化匹配，靠近排气出口端的两个支管采用更大的弯曲曲率，远离出口的两个支管适当缩短流道长度，尽可能让四个气缸排出的废气到达排气出口的流程差控制在5%以内，保证各缸排气阻力的一致性，避免出现个别气缸排气不畅导致的燃烧效率下降问题。从外形尺寸来看，整个歧管的外轮廓被控制在紧凑的长方体安装空间内，最大外伸尺寸不超过缸盖排气侧的安装边界，不会与周边的发动机悬置、线束管路、冷却水管路产生安装干涉，歧管外壁的加强筋沿着流道的走向布置，既可以提升铸造结构的整体刚度，避免高温下出现结构变形，也能减少薄壁区域的热应力集中，降低长期使用后出现开裂漏气的风险。

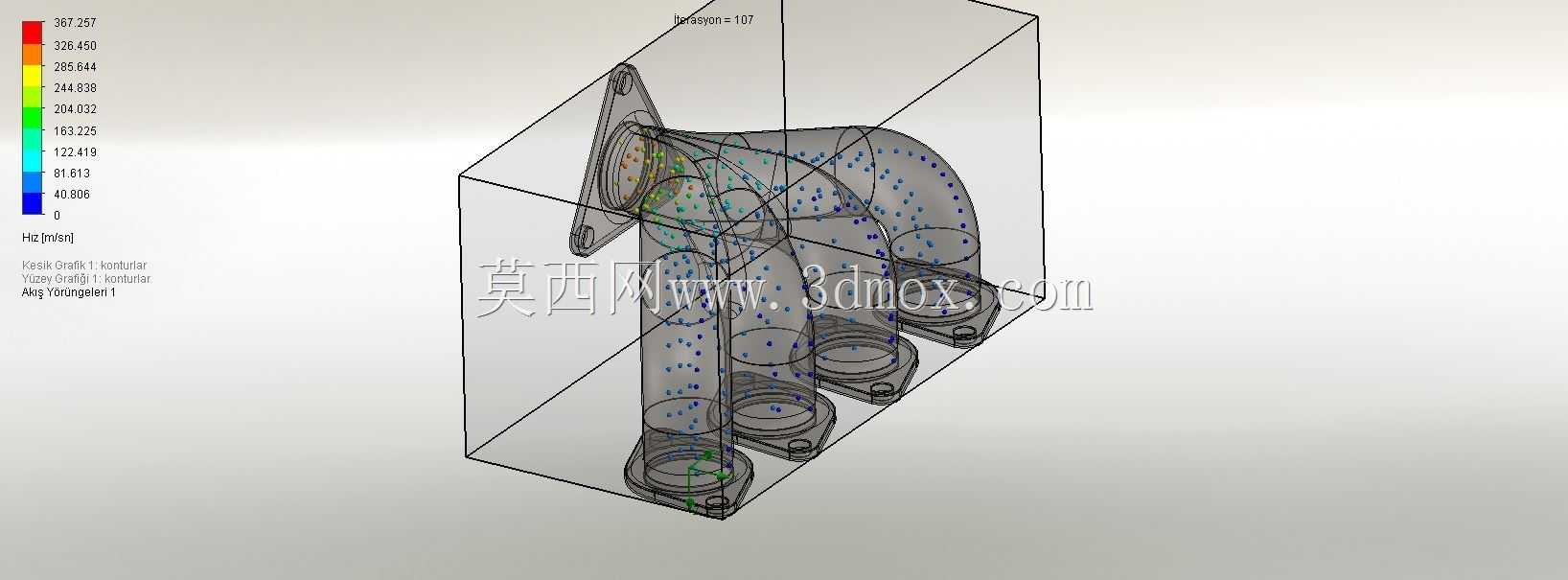

　　在流场分析环节，针对发动机额定转速下的排气流量做了全流场仿真，从仿真得到的流速分布云图可以看到，各支管内部的气流流速保持在合理区间，流道内壁的圆角过渡区域没有出现明显的低速涡流区，交汇区域的气流对冲强度被控制在较低水平，排气出口处的气流均匀性较好，能够为后续的三元催化器或者涡轮增压器提供稳定的进气条件。细节设计上，歧管的各支管内壁做了光滑过渡处理，没有出现突兀的截面突变，避免高速气流在突变位置产生局部湍流，额外增加流动阻力；法兰面的密封筋采用环形连续结构，压紧后可以让密封垫片产生均匀的形变，保证高温下的密封可靠性；歧管上预留的传感器安装孔位，位置选在气流流动稳定的区域，能够准确采集排气温度、压力等参数，为发动机ECU的喷油、点火控制提供精准的数据支撑。这类经过流场验证的排气歧管结构，不仅可以有效降低发动机的泵气损失，提升动力输出效率，还能改善各缸工作的一致性，减少排气过程中的能量损耗，对于提升内燃机的燃油经济性、降低排放水平都有实际的工程价值，在后续的优化过程中，还可以结合热结构耦合分析，进一步调整壁厚分布，在保证结构强度的前提下降低整体重量，适配发动机轻量化的设计需求。
