带螺纹瓶口练习用塑料瓶结构设计

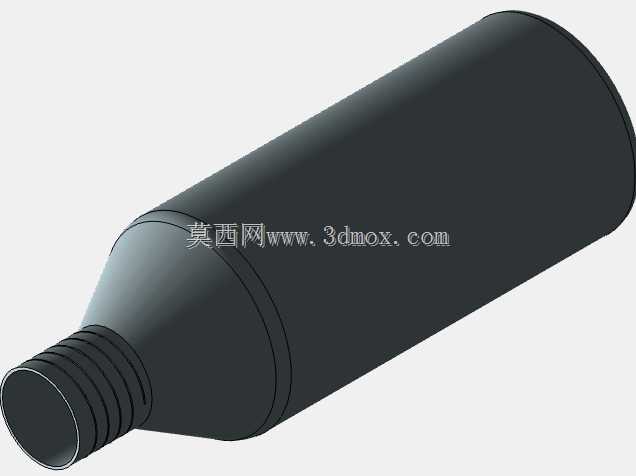

　　这款带螺纹瓶口的瓶体结构，常作为结构设计入门阶段的练习载体，也可直接适配小容量液体存储、试剂分装、日化用品灌装等日常工业场景，很多刚接触三维建模的工程师都会从这类规则回转体结构入手，练习草图绘制、回转特征、螺纹收尾、壁厚控制等基础建模操作，同时也能通过这个模型理解薄壁容器类产品的设计逻辑。从实际使用场景来看，这类瓶体大多采用吹塑或者注塑工艺成型，瓶口的外螺纹结构是核心配合部位，设计时需要匹配标准瓶盖的螺距、牙型角度，通常采用通用的三角密封螺纹，牙顶预留0.1-0.2mm的装配间隙，避免拧合时出现卡滞或者密封失效的问题，螺纹收尾处做平滑过渡，防止应力集中导致的瓶口开裂，尤其是在反复开合瓶盖的使用场景下，螺纹根部的圆角处理直接影响产品的使用寿命。

　　瓶身部分采用渐变锥度过渡，从瓶口的小直径段平滑过渡到瓶身的大直径储料段，过渡段的锥角控制在15度左右，既可以保证吹塑成型时料流的顺畅填充，也能避免瓶身出现局部壁厚不均的问题，瓶身整体壁厚控制在1.2-1.5mm区间，这个厚度区间既能满足日常握持的刚度需求，不会轻易出现凹陷变形，也能控制材料用量，降低成型后的冷却收缩变形量。瓶底部分做了内凹的圆弧过渡，没有采用尖锐的直角结构，一方面是避免放置时出现应力集中导致的瓶底开裂，另一方面内凹结构可以让瓶体放置在平面上时更稳定，不会因为底部成型的轻微翘曲出现放置不稳的情况。从建模思路来看，这类回转体结构优先采用草图回转的方式生成主体，先绘制半剖面的轮廓线，标注好各段的直径、长度、过渡圆角参数，回转生成实体后再做抽壳处理，抽壳时要注意瓶口端面的厚度均匀性，避免出现局部壁厚过薄的问题，之后再通过螺旋线扫描的方式生成瓶口的外螺纹，螺纹的起始端和终止端都要做收尾处理，不能出现生硬的断面，否则不仅影响装配，在导出Parasolid等通用格式时也容易出现破面。

　　安装边界方面，这类瓶体不需要额外的固定安装结构，主要的配合边界就是瓶口的螺纹段，设计时需要严格匹配对应瓶盖的配合尺寸，螺纹大径、小径、螺距的公差控制在IT12级即可，满足民用产品的装配精度需求，瓶身的最大外径要控制在适配常规握持的尺寸范围内，整体长度也要符合日常使用的握持习惯，避免出现瓶身过粗或者过长导致的握持不便。很多新手在做这类模型的时候容易忽略螺纹收尾和壁厚均匀性的问题，要么螺纹直接在瓶口端面截断，导致装配时瓶盖无法顺利拧入，要么抽壳时没有处理好转角处的壁厚，导致局部壁厚过薄，成型后出现透胶或者强度不足的问题，还有的会把过渡段的锥角做的过大，导致吹塑时料流在转角处堆积，出现局部壁厚超差的问题。

　　另外在做结构校验的时候，可以通过软件的壁厚分析工具检查整个瓶体的壁厚分布，确保没有出现壁厚突变的区域，同时对螺纹配合处做干涉检查，确认螺纹旋合过程中没有过盈或者间隙过大的问题，对于需要做跌落测试的场景，还可以对瓶底、过渡转角处做圆角优化，分散冲击应力，避免跌落时出现开裂。这类结构虽然简单，但是涵盖了薄壁容器设计的大部分核心要点，从草图约束、特征生成到工艺适配、装配校验的全流程都能通过这个模型得到练习，很多成熟的结构工程师在做复杂容器设计前，也会先通过这类简化模型验证建模思路，确认特征逻辑没有问题后再细化细节结构，避免后续复杂特征生成时出现参数错误导致的特征失败。
