双槽平带传动轮组结构设计方案

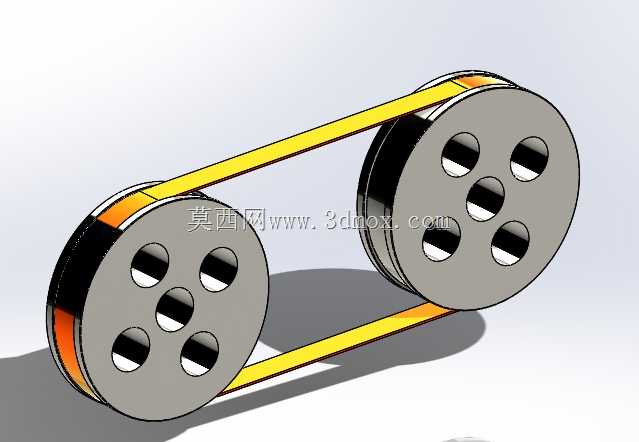

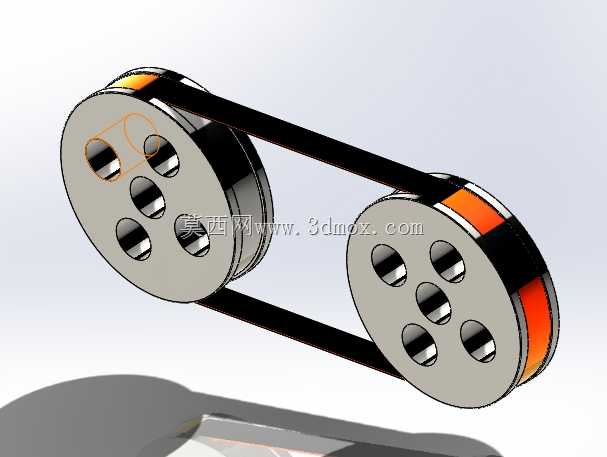

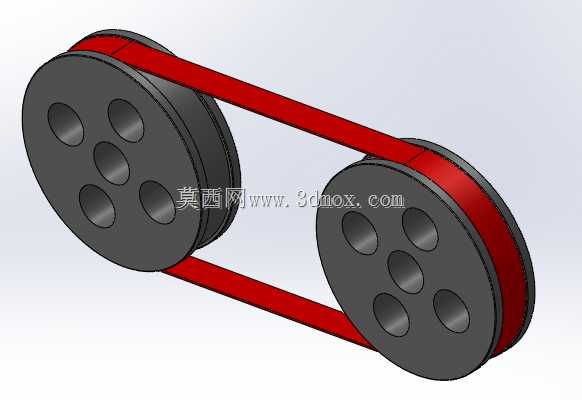

　　这套带传动结构是中小功率传动场景里最常见的动力传递方案，日常在轻工输送线、小型机床进给机构、教学演示台架、家用小型设备动力端都能见到这类结构的身影，核心作用是在两个相距一定距离的传动轴之间传递旋转扭矩，相比齿轮传动不需要严格保证轴间距的加工精度，安装容错空间更大，运转过程中自带缓冲吸振的特性，能有效降低动力端启停时的冲击负载对后端执行件的损伤。从结构细节来看，两个带轮均采用辐板式减重设计，轮面开有五个均匀分布的圆形减重孔，在保证轮体结构强度、满足轮缘与轮毂连接刚度要求的前提下，尽可能降低了轮体自身的转动惯量，减少动力传递过程中的无效能耗，轮缘位置设计有凸起的挡边结构，能避免平带在高速运转过程中出现跑偏、脱轮的故障，适配的平带为环形橡胶平带，带体张紧后靠与轮面的摩擦力实现动力传递，运转过程中噪音低，不需要额外的润滑维护，日常运维成本远低于齿轮、链条类传动结构。

　　设计这类带轮组的时候，首先要根据传递的额定功率、主动轮转速计算所需的带轮基准直径，避免带体弯曲应力过大导致过早疲劳损坏，两个带轮的安装端面必须保证共面，否则会加速带体侧边的磨损，缩短带的使用寿命；轮体上的减重孔采用圆周均布的排布方式，是为了保证轮体的动平衡性能，避免高速旋转时出现偏心振动，影响整套传动机构的运转稳定性，轮毂位置的轴孔需要根据配套传动轴的直径做公差匹配，通常采用过渡配合加键连接的方式，保证扭矩传递过程中轮体与轴之间不会出现相对滑动。

　　从安装边界来看，这套带轮组的中心距可以根据实际设备的布局需求在合理范围内调整，张紧方式既可以通过调整电机安装座的位置实现张紧，也可以在带的松边外侧加装张紧轮，不需要改动主体安装结构就能适配不同的安装空间；轮体的整体厚度控制在合理区间，不会占用过多的设备侧向安装空间，轮缘挡边的高度刚好能限制平带的轴向窜动，又不会与周边的设备机架、防护外壳产生运动干涉。这类带传动结构还有一个明显的优势，就是当设备出现过载卡滞的时候，带体与轮面之间会产生打滑，能有效保护动力端的电机、减速机不会因为过载堵转而烧毁，相当于自带过载保护的功能，非常适合那些负载波动较大、偶尔会出现冲击负载的应用场景。

　　在实际建模过程中，轮体的减重孔边缘都做了微小的倒角处理，避免应力集中导致轮体在长期交变载荷下出现开裂，带体的建模也还原了实际橡胶带张紧后的贴合状态，能直观展示带与轮面的接触包角，方便设计人员校核传动能力是否满足设计要求，包角大小直接影响摩擦力的传递上限，通常小带轮的包角不能低于120度，否则容易出现打滑丢转的问题，这套结构的两个带轮直径有一定的传动比，能在传递动力的同时实现转速的匹配调整，不需要额外增加减速结构就能满足执行端的转速要求。
