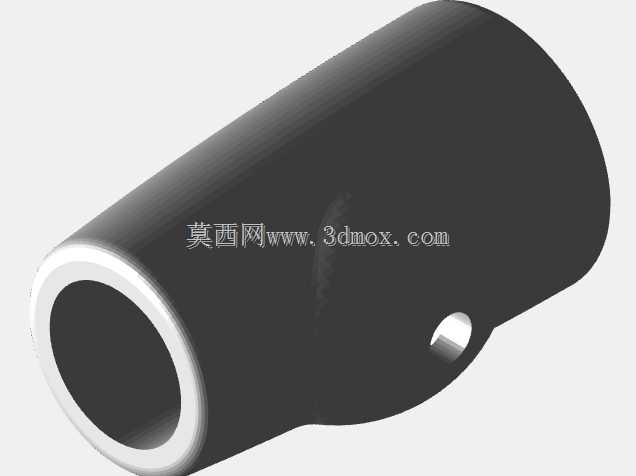

带侧孔加厚内嵌螺母空心圆柱结构件

这类带内嵌螺母的空心圆柱结构件，常出现在需要频繁拆装、承受交变载荷的机械连接场景中，比如小型工装的定位支撑段、手持设备的握持连接部、低压电气柜体的内部穿线支撑套，都能见到类似结构的应用。不同于普通光面空心套管，该结构在圆柱侧壁预留了径向小孔，同时在内部嵌装配套螺母，从受力逻辑上解决了薄壁套管直接攻牙易滑牙、反复拆装后螺纹失效的常见问题。

从实际使用场景来看，这类构件多数时候作为两段部件的中间连接载体，空心内孔既可以作为穿线通道容纳线缆、气路细管，也能作为定位销的穿过孔实现部件间的同轴定位，侧壁的小孔可用于穿装锁紧顶丝，或是作为注油孔为内部滑动配合面补充润滑脂，内嵌的螺母则用于承接轴向的锁紧螺栓，避免在薄壁圆柱本体上加工螺纹带来的壁厚不足、螺纹啮合圈数不够的缺陷。

设计这类结构时，首先要确认的是内嵌螺母的规格与圆柱壁厚的匹配关系，螺母的外径要比圆柱内孔小0.1-0.2mm的压装间隙，压装后螺母端面要与圆柱端面齐平或是略低于端面0.05mm，避免螺栓锁紧时螺母突出影响配合面的贴合度。圆柱本体的壁厚要根据实际承受的径向载荷核算，若作为手持部件的握持段，壁厚要保证1.5mm以上避免握持时出现形变，若作为设备内部的支撑套，壁厚可根据安装空间适当缩减，但不能低于1mm防止压装螺母时本体涨裂。侧壁的径向小孔位置要避开螺母的螺纹段，防止顶丝拧入时碰伤螺纹牙型，小孔的直径通常比配套顶丝大0.1mm，保证顶丝能顺畅穿过侧壁抵紧内部穿过的杆件或是线缆护套。

安装边界方面，这类圆柱结构件的外圆通常采用间隙配合装入对应的安装基座孔内，配合公差选H7/h6即可满足多数场景的定位需求，外圆表面不需要做过高的表面处理，若用于外露的握持部位，可做喷砂氧化或是包胶处理提升握持摩擦力，若用于设备内部，常规的发黑防锈处理即可满足使用要求。内嵌的螺母要选用与本体材质线膨胀系数接近的材料，避免高低温环境下出现螺母松动脱落的问题，若用于有导电要求的场景，螺母与本体之间可增加绝缘衬套防止电流通过连接部位产生电化学腐蚀。

从结构耐用性角度考量，内嵌螺母的设计直接把螺纹受力从薄壁圆柱本体转移到了高强度的螺母零件上，哪怕反复拆装数十次，也不会出现本体螺纹滑牙的问题，相比直接在圆柱上攻牙的结构，连接可靠性提升数倍，同时空心结构相比实心圆柱减重超过60%，在对重量有要求的手持设备、移动工装场景下优势明显。侧壁的小孔除了穿装顶丝之外，还可以作为定位孔配合基座上的弹性销，防止圆柱在安装孔内出现周向转动，避免长期使用后连接部位松脱。实际建模过程中，要注意螺母嵌装位置的退刀槽设计，压装螺母的内孔段要比其余内孔段直径大0.3mm左右，形成台阶定位面，保证螺母压装到位后不会向圆柱内部窜动，同时台阶处要做0.2mm的倒角，避免压装时应力集中导致本体开裂。
