哈斯机床备用替换电池结构设计方案

　　在数控加工车间的日常运维场景中，机床控制系统的备用供电单元是容易被忽略却直接影响生产连续性的关键部件，哈斯系列立式加工中心在长期使用后，原装主板备用电池会出现容量衰减、接触不良等问题，一旦电池失效，机床存储的坐标系参数、加工程序、系统配置数据会全部丢失，重新校准参数、恢复程序往往需要耗费数小时，直接打乱生产排程，甚至造成在制工件报废。这套替换电池结构正是针对这类运维痛点设计，适配哈斯系列加工中心的控制系统供电舱位，不需要改动机床原有安装结构，就能完成备用电池的替换安装。

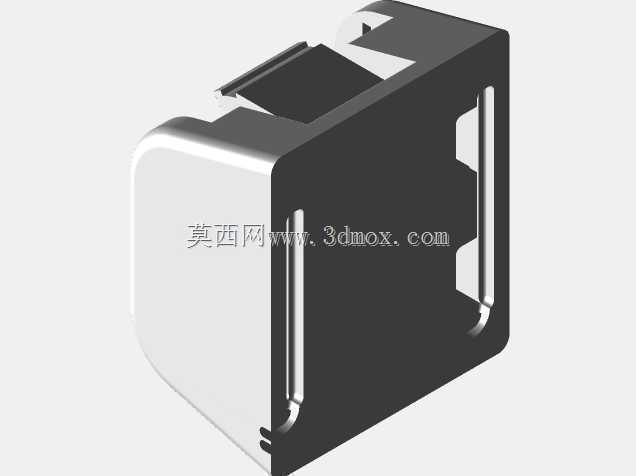

　　从功能特性来看，这套结构分为电池承载支架与导电连接组件两部分，支架采用绝缘耐温的工程塑料制作，能够在机床电气舱的工作温度范围内保持结构强度，不会因为机床运行产生的热量出现形变、脆化问题，同时绝缘材质可以避免电池与机床金属舱壁接触造成的短路风险。导电部分采用铜质极板搭配弹簧触点的结构，替代原装电池的焊接式引脚，弹簧触点能够持续提供稳定的接触压力，即使机床在高速加工产生持续振动的工况下，也不会出现接触松动、供电中断的问题，铜极板的导电性能优异，能够满足控制系统待机状态下的微电流供电需求，不会出现接触电阻过大导致的电压跌落问题。

　　设计过程中首先参考了哈斯机床原有电池舱的安装边界，支架的外形尺寸完全匹配舱内的安装卡槽，不需要额外打孔或者加装固定件，直接卡入原有卡槽就能完成定位，安装操作不需要专业电气人员，普通设备运维人员按照操作指引就能在十分钟内完成替换。导电连接部分的走线位置做了限位设计，电缆从支架侧面的走线槽引出，刚好对应原有电池的接线点位，两根电缆分别对应正负极，接线端做了防呆设计，正负极接线端子的尺寸不同，不会出现接反的问题，避免反接烧坏机床控制主板。额外预留的二极管安装位是针对部分工况的优化设计，当需要扩展电池容量或者增加防反接保护时，可以在预留位置加装1N5817二极管，不需要额外改动支架结构，就能实现电路保护功能，适配不同运维需求的改造场景。

　　实际安装使用时，只需要打开机床电气舱的电池舱盖板，取出原有失效的电池组件，将这套替换电池的支架卡入原有安装位，把两根电缆对应接到主板的供电接线柱上，确认触点接触良好、电缆没有被舱门挤压，就可以合上盖板完成安装。相比原装电池组件，这套结构的电池更换更加便捷，后续电池再次达到使用寿命时，只需要更换支架内的电池电芯即可，不需要整体更换连接组件，能够降低长期运维的配件成本。支架上的电池固定位采用弹性卡扣设计，固定电芯的同时不会过度挤压电池外壳，避免电池因为外力挤压出现漏液、鼓包的问题，卡扣的松紧度经过反复验证，既能在机床振动工况下固定电芯位置，也能在更换电芯时轻松拆装，不需要额外工具。

　　在车间实际工况验证中，这套替换结构能够适应机床周边的切削液雾气、金属粉尘环境，支架的塑料材质不会被切削液腐蚀，导电触点做了镀镍处理，能够抵御金属粉尘和潮湿空气造成的氧化问题，长期使用也能保持稳定的导电性能。安装完成后不会干扰电气舱内其他线缆的排布，支架的厚度和原有电池组件保持一致，不会出现舱盖无法完全闭合的问题，也不会和周边的电气元件产生干涉。针对哈斯不同型号的加工中心，这套结构的安装尺寸做了通用性适配，只要是采用同规格备用电池舱位的机型，都可以直接安装使用，不需要针对单独机型做结构调整。
