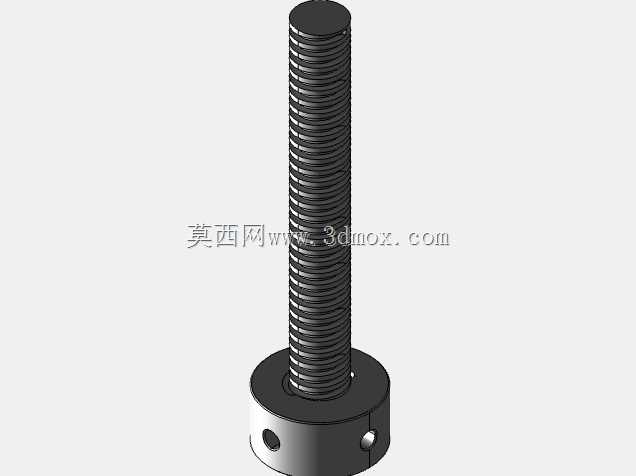

带圆柱基座的方牙螺纹调节螺钉结构

项目分类:通用五金配件 发布时间:2025-02-20 ID:944954
  • 带圆柱基座的方牙螺纹调节螺钉结构

  这款带圆柱基座的方牙螺纹螺钉,在传动调节类场景中有着不可替代的适配性,不同于普通三角螺纹紧固件侧重锁紧的设计逻辑,方牙螺纹的牙型剖面为正方形,牙侧角为0,传动过程中摩擦阻力更小,螺纹副的传动效率比同规格三角螺纹高出近15%,同时牙根强度更高,能够承受更大的轴向载荷,不会在频繁往复调节中出现牙型变形、滑牙的问题,常被用在需要精准线性位移调节的工装夹具、检测设备定位机构、小型升降调节台、变压器绕组张力调节结构中。

  从结构设计来看,底部的圆柱基座并非多余结构,基座侧面开设两个径向定位孔,安装时可以通过紧定螺钉穿入孔位,将基座固定在设备的安装座孔内,限制螺钉整体的周向转动,当转动配套的调节螺母时,螺杆部分即可沿轴向做精准直线位移,避免普通螺杆调节时跟转导致的位移偏差;基座与螺杆为同轴一体化结构,基座的外径比螺杆大径宽出8mm左右,既可以作为螺杆行程的下限位,防止调节超程脱出,也能增大基座与安装面的接触面积,降低单位面积承压,避免长期受轴向力时压溃安装座的接触面。

  建模过程中需要重点把控几个核心尺寸边界:首先是螺纹部分的参数,方牙螺纹的牙厚等于螺距的一半,建模时不能直接用普通螺纹命令生成,需要通过螺旋线扫描切除的方式绘制牙型,保证牙顶与牙底的间隙控制在0.05mm以内,既满足传动时的灵活滑动,又不会因为间隙过大出现传动回程差;其次是基座的安装公差,基座外圆与安装座孔的配合选用H7/h6间隙配合,既能保证装配时顺利装入,又不会出现径向晃动影响调节精度,侧面两个径向紧定孔的轴线要与基座轴线垂直相交,孔位距离基座下端面3mm,保证紧定螺钉锁紧时能顶在安装座的定位槽内,不会出现锁紧打滑的问题;最后是螺杆顶端的平面设计,顶端没有开设常见的一字或十字槽,而是做了平整的圆柱端面,端面与螺杆轴线垂直度控制在0.02mm以内,调节到位后顶端可以直接抵接在被调节零件的接触面上,不会因为端面倾斜导致受力偏载,长期使用也不会出现顶端压痕不均、定位偏移的问题。

  实际应用中,这类螺钉不需要搭配防松垫圈,因为方牙螺纹的自锁性虽然弱于三角螺纹,但配合基座的周向固定结构,只要调节到位后锁紧基座上的紧定螺钉,螺杆的位置就不会因为设备运行的振动出现偏移,相比普通调节螺钉,它的调节行程更长,整根螺杆除了与基座连接的根部位置,其余全段都加工有完整方牙螺纹,有效行程可以达到螺杆总长度的90%以上,能够满足大行程调节的场景需求。在做设备选型适配时,需要注意安装座的孔深要比基座高度深2mm,给基座留出安装余量,同时基座下端面要做倒角处理,避免装配时锐边刮伤安装孔内壁;螺杆部分的长度要根据实际调节行程预留3-5牙的余量,防止调节到极限位置时螺纹脱开。建模时还要注意螺纹首尾的收尾结构,不能让螺纹牙型直接在螺杆表面截断,要做1-2牙的收尾过渡,避免实际加工时出现应力集中,导致螺杆在螺纹收尾处断裂,尤其是在频繁往复调节的场景下,应力集中位置很容易在交变载荷下出现疲劳裂纹,收尾处的平滑过渡能大幅提升零件的使用寿命。
