带法兰异径90度弯管结构设计

在工业流体输送系统的管路布设场景中，受安装空间限制、管路走向调整、不同通径管线对接需求的约束，这类带法兰的异径90度弯管是管路布设环节常用的连接件，区别于等径弯头，它同时承担了转向与变径的双重功能，能在完成管路90度转向的同时，实现两种不同通径管线的平顺过渡，减少管路中单独加装变径接头带来的密封点位，降低管路泄漏风险。从实际应用场景来看，这类弯管常见于化工流体输送管线、市政给排水泵站管路、暖通空调循环水系统、工业设备冷却回路中，尤其是在设备进出口与主管道通径不匹配、同时需要调整管路走向的安装位置，使用该类一体结构的异径弯管，比采用等径弯头加异径管的拼接方案占用安装空间更小，管路流道更平顺，能有效降低流体在转向变径环节的局部阻力损失，减少管路内的湍流与涡流产生，降低流体输送过程中的能耗与管路振动。

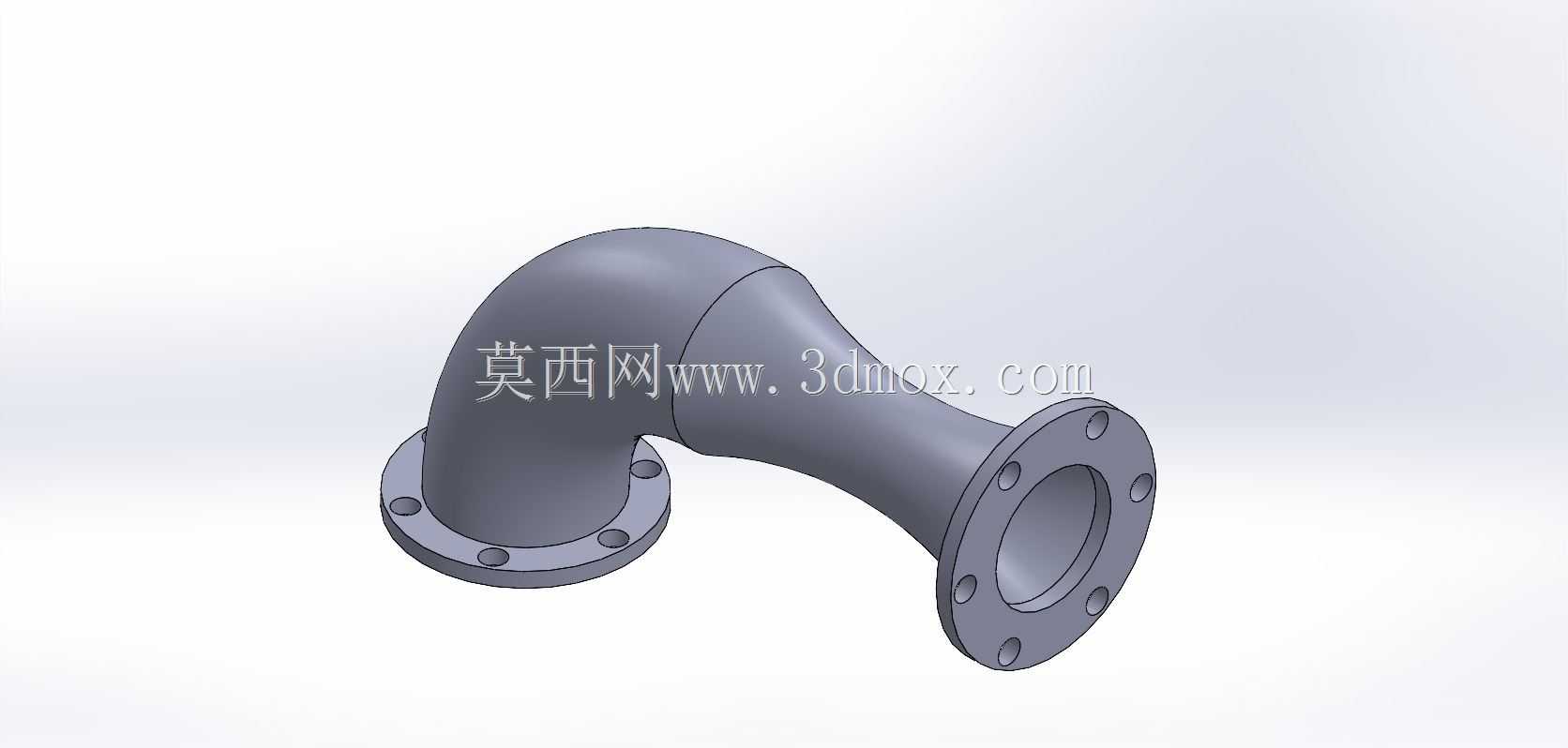

从结构设计层面来看，该弯管两端采用标准凸面带颈法兰结构，法兰端面上均匀分布螺栓通孔，安装时可通过螺栓配合密封垫片实现与对应通径管道法兰、设备接口法兰的刚性连接，密封面的平面度公差、螺栓孔的位置度公差均需匹配对应压力等级的法兰标准，保证连接后的密封可靠性，避免运行过程中出现介质渗漏。弯管的弯曲段采用大曲率半径的圆弧过渡设计，区别于小半径急弯弯头，大曲率的流道设计能让流体在转向过程中流速变化更平缓，减少流体对管壁的冲刷磨损，尤其是输送含固体颗粒的浆体介质时，能有效降低弯管处的磨损速率，延长部件使用寿命。异径段采用平滑的锥度过渡结构，而非台阶式突变结构，这种设计能避免流道突变带来的局部压损，同时减少介质在变径位置的滞留，对于输送易沉积、易结垢的介质时，能降低管路堵塞的概率。

在安装边界与尺寸适配方面，设计时需要重点核对两端法兰的公称通径、公称压力等级，保证与对接管线的法兰参数完全匹配，螺栓孔的数量、孔径、孔中心圆直径需严格对应标准要求，避免现场安装时出现螺栓无法穿装的问题。弯管的整体轴向安装尺寸、弯曲段的外轮廓半径需要提前匹配现场安装空间，尤其是在管线密集的管廊、设备周边狭窄安装区域，需要确认弯管安装后不会与周边管线、设备构件、土建结构产生干涉，同时预留足够的螺栓紧固操作空间，方便后期安装与维护拆卸。弯管的壁厚设计需要结合管路的工作压力、输送介质的腐蚀特性、材质的力学性能综合计算，保证弯管在额定工作压力下具备足够的结构强度，同时考虑弯曲段、变径段的应力集中问题，在应力集中区域适当增加壁厚，避免长期运行过程中出现结构变形、开裂等失效问题。

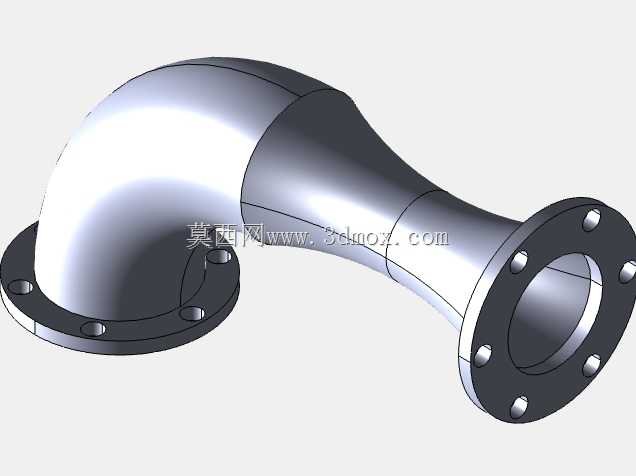

从建模逻辑来看，构建该类弯管模型时，首先需要确定两端法兰的基准面，分别绘制两端法兰的截面轮廓，明确两端法兰的中心距、轴线夹角为90度，再通过扫描特征构建弯管的主体流道与外壁结构，扫描路径采用相切连续的圆弧加直线段，保证弯管内外壁的曲面顺滑过渡，之后在两端法兰上阵列生成螺栓通孔，处理法兰与弯管主体的过渡圆角，减少结构应力集中点。建模过程中需要重点保证流道内壁的曲面连续性，避免出现台阶、折线等结构缺陷，否则会直接影响流体在管内的流动状态，与实际使用性能产生偏差。对于需要进行流体仿真分析的场景，还需要单独提取流道实体模型，保证流道内壁的几何精度，为后续的流阻分析、磨损分析提供准确的几何基础。
