带框双扇滑动门导向支撑组件结构设计

项目分类:通用五金配件 发布时间:2025-02-20 ID:944960
  • 带框双扇滑动门导向支撑组件结构设计
  • 带框双扇滑动门导向支撑组件结构设计
  • 带框双扇滑动门导向支撑组件结构设计
  • 带框双扇滑动门导向支撑组件结构设计
  • 带框双扇滑动门导向支撑组件结构设计
  • 带框双扇滑动门导向支撑组件结构设计
  • 带框双扇滑动门导向支撑组件结构设计
  • 带框双扇滑动门导向支撑组件结构设计
  • 带框双扇滑动门导向支撑组件结构设计
  • 带框双扇滑动门导向支撑组件结构设计
  • 带框双扇滑动门导向支撑组件结构设计
  • 带框双扇滑动门导向支撑组件结构设计
  • 带框双扇滑动门导向支撑组件结构设计

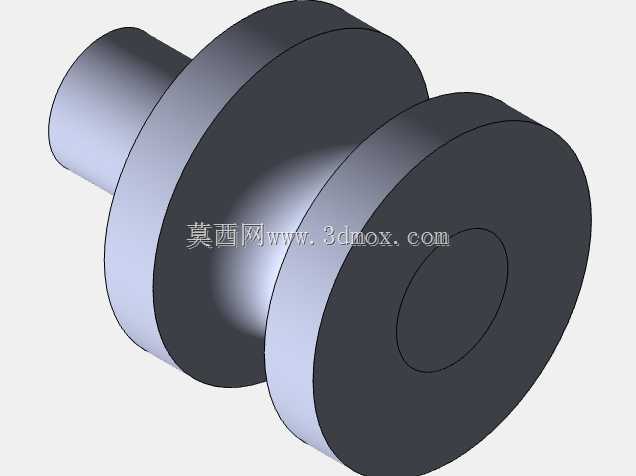

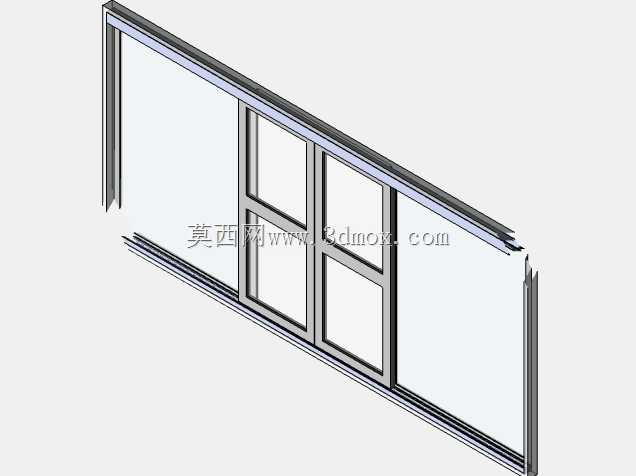

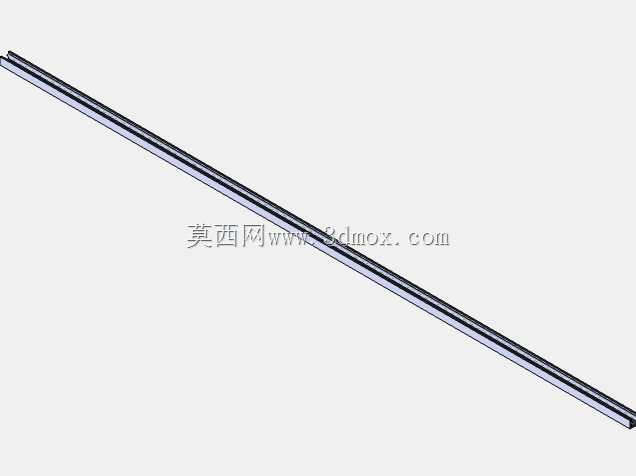

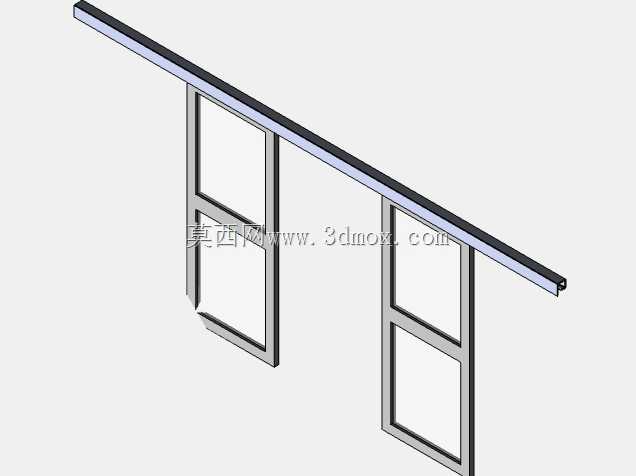

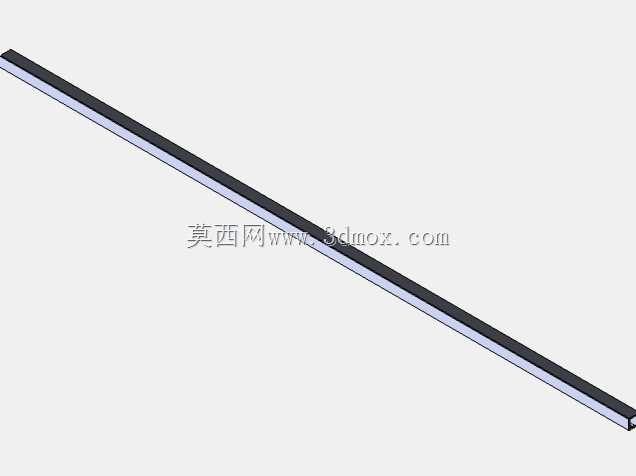

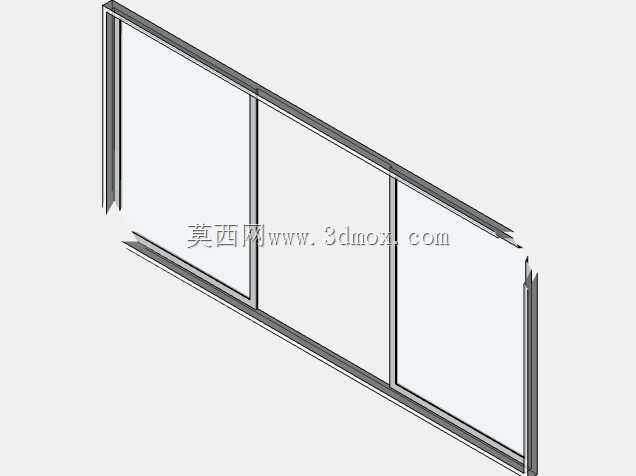

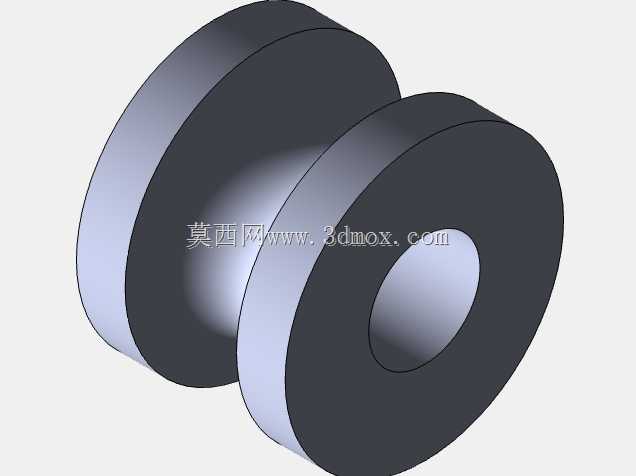

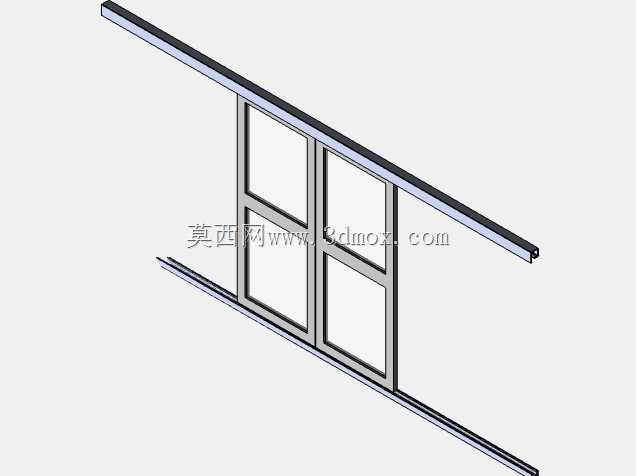

这套滑动双门组件的核心导向部件采用高精度冷拉光轴作为滑动承载基体,日常应用场景覆盖中小型电气柜、工业设备防护舱、小型仓储隔断、实验室仪器防护门等需要双扇对开或同向滑移门体的场合,核心作用是为门体提供低阻力的直线滑动导向,同时承担门体开合过程中的径向载荷,避免门体下垂、卡滞或运行偏移。从实际使用的工况来看,这类组件常被用在需要频繁开合门体的设备上,比如车间内的小型电源设备防护舱、生产线旁的工具存储柜门、恒温实验箱的密封门等场景,门体在滑动过程中不会出现左右晃量,开合手感顺滑,长期使用也不会因为磨损出现卡顿问题。

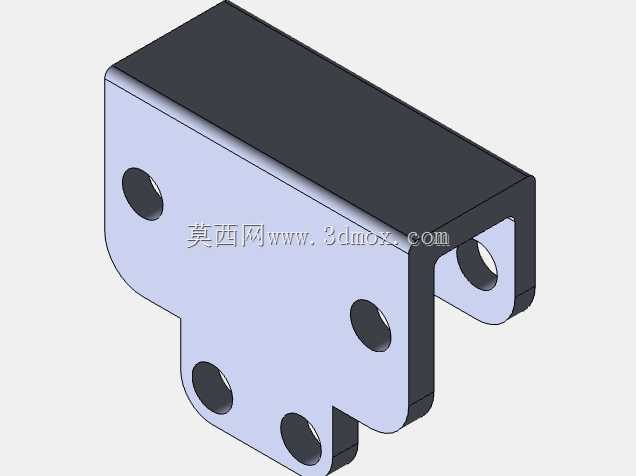

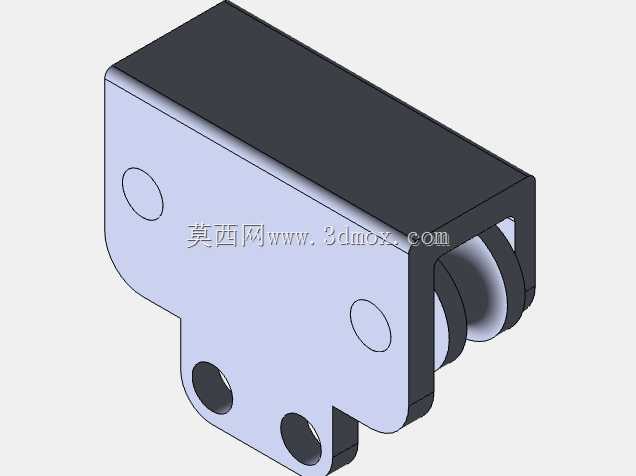

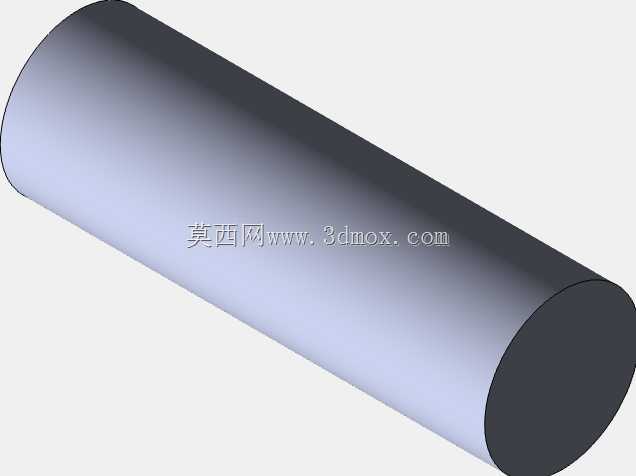

设计这套组件的时候,首先要考虑的是安装边界的适配性,导向光轴的直径选型要匹配门体的单扇重量,常规适配1-5kg单扇门体的场景下选用直径8mm的光轴即可,光轴的有效行程长度要根据门体的开合宽度预留足够余量,一般要比单扇门的宽度多出20-30mm的安装冗余,避免门体完全打开时出现脱轨问题。光轴的两端采用同轴度较高的安装固定座,固定座的安装孔位采用腰型孔设计,安装时可以微调光轴的平行度,避免两根导向轴(双门结构一般配置上下两根或前后平行的两根导向杆)出现平行度误差导致滑动阻力增大。

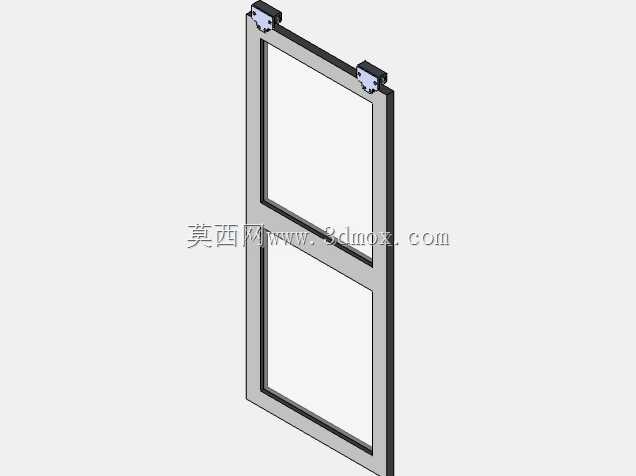

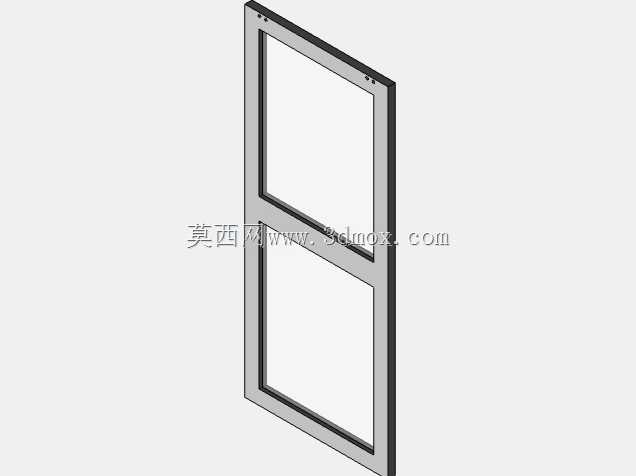

从功能特性上来说,这套滑动组件没有复杂的传动结构,依靠光轴与门体上配套的直线轴承或自润滑滑套配合实现滑动,相比滚轮式滑动结构,光轴导向的结构运行噪音更低,晃动量更小,适合对门体开合精度有一定要求的防护类场景。门体的连接部位设计有快装卡槽,安装时不需要复杂的调校,只需要将滑套卡入门体对应的安装位,再穿入导向光轴,最后固定两端的安装座即可完成装配,后期维护时也可以快速拆卸门体,不需要整体拆解导向结构。

设计过程中还要考虑使用场景的环境因素,如果是用在有少量油污、粉尘的车间环境,光轴表面要做硬铬镀层处理,提升表面硬度和防锈能力,避免长期使用后表面出现锈点或磨损凹痕,影响滑动顺畅度;如果是用在洁净度要求较高的实验室设备上,可以选用不锈钢材质的光轴,配合工程塑料自润滑滑套,运行过程中不会产生金属碎屑,也不需要额外加注润滑脂,避免污染洁净环境。

安装边界方面,导向光轴的安装高度要根据门体的高度重心来确定,一般设置在门体高度的1/2偏上位置,这样门体滑动时的重心更稳定,不会出现下端倾斜卡滞的问题;两端固定座的安装面要保证平面度公差在0.2mm以内,避免光轴安装后出现弯曲应力,长期使用导致光轴变形。双门的滑动限位设计在光轴的对应位置设置有可拆卸的限位挡圈,挡圈的位置可以根据门体需要的开合宽度灵活调整,不需要重新加工安装孔位,适配不同宽度的门体安装需求。

实际选型应用时,还要注意门体的滑动速度,这类手动开合的滑动门组件,正常开合速度在0.5m/s以内的工况下,光轴和滑套的磨损量极小,正常使用寿命可以达到万次开合以上;如果是搭配气动驱动的自动滑动门,需要在滑套部位增加缓冲垫,避免门体开合到极限位置时出现刚性撞击,损坏导向部件或门体结构。另外,这套组件的框架部分采用轻量化的型材结构,和导向光轴的固定座集成设计,不需要额外制作安装支架,整体装配后占用的安装空间更小,适合内部安装空间紧凑的设备使用。
