皮带输送线用滚轮支撑安装座结构

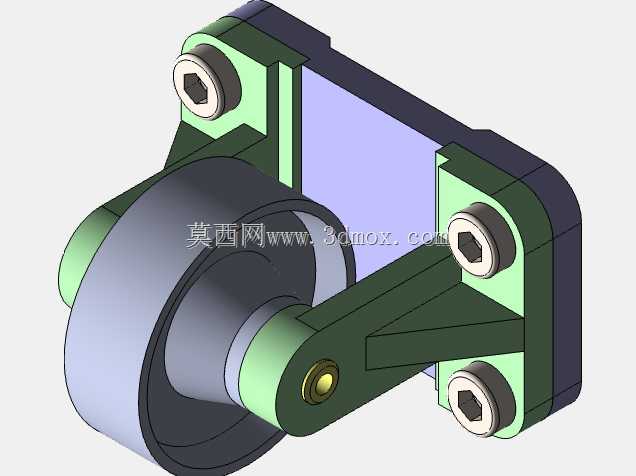

在轻工包装、电子组装、食品加工等行业的皮带输送线运维与设计工作中，滚轮支撑组件是直接影响输送平稳性的核心承载部件，很多现场出现的皮带跑偏、滚轮卡滞、运行异响问题，追根溯源都和支撑件的结构设计、安装匹配度有直接关联。这类支撑件的核心作用是为皮带从动滚轮提供稳定的旋转支撑基准，同时承担皮带张紧状态下的径向载荷，避免滚轮轴在长期交变载荷下出现挠度变形，保障皮带运行过程中始终保持合适的张紧力与对中状态。

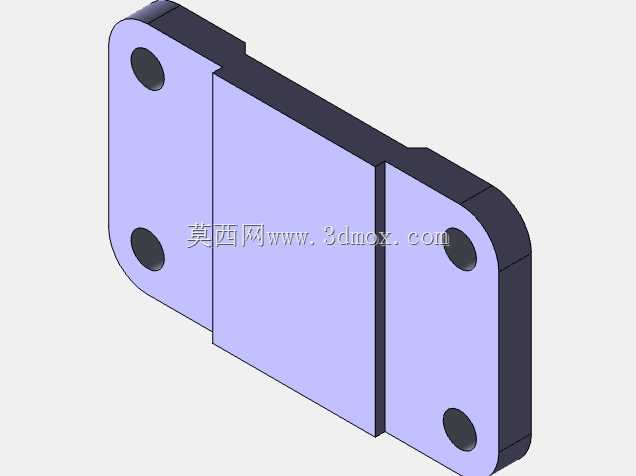

从结构设计逻辑来看，该支撑组件采用分体式拼接的直板安装结构，三块安装板通过侧边定位止口拼接为整体，两端安装板各设置两个沉头安装孔，中间板作为滚轮轴的承载基体，整体安装面做共面加工处理，能够直接贴合在输送线的侧梁安装面上，不需要额外加工调整垫片即可保证安装垂直度。设计时特意将安装孔设置为长圆形沉孔结构，现场安装时可以根据皮带张紧需求微调支撑组件的前后位置，补偿机架加工带来的尺寸误差，降低现场装配的修配工作量。两端安装板的外侧做圆弧倒角处理，避免安装和运维过程中尖锐棱边划伤操作人员，也能减少运行过程中积料挂蹭的问题。

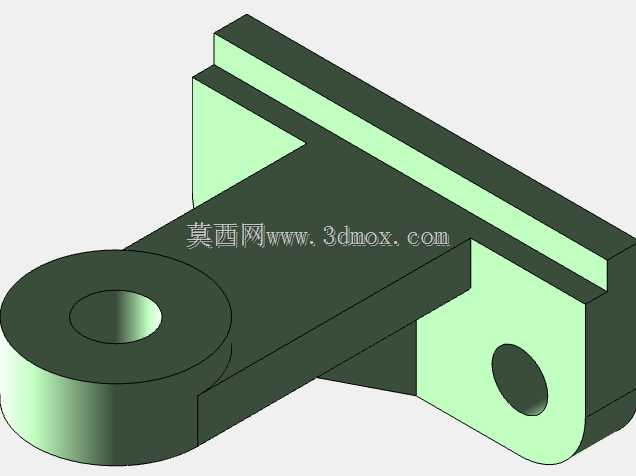

在功能特性层面，该支撑组件的承载面经过平面度校准，安装孔的位置度公差控制在0.1mm以内，能够保证两侧支撑件安装后滚轮轴的同轴度要求，避免滚轮旋转时出现别劲、卡滞的问题。组件整体采用等厚度板材加工成型，结构刚度均匀，在承受150N以内的径向载荷时，安装面的形变量不超过0.05mm，完全满足轻型输送线的承载需求。沉头孔的设计可以让安装螺栓的头部完全沉入板件内部，不会突出安装面干涉皮带或者周边防护件的运行，整体结构没有多余的突出结构，日常清洁维护时也不容易积留灰尘、碎屑，适配食品、电子等对清洁度有一定要求的生产场景。

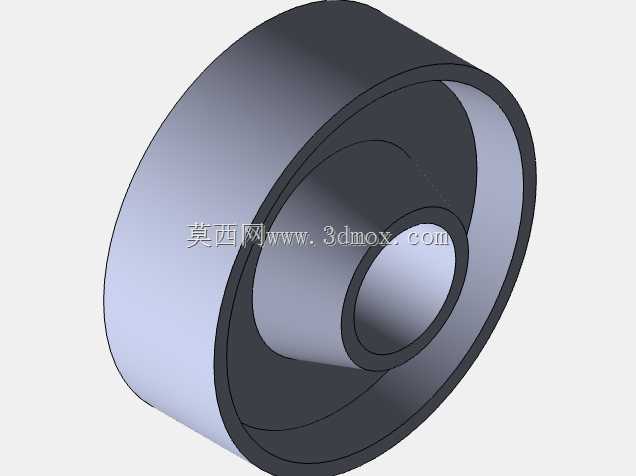

从安装边界来看，该支撑组件的总厚度适配行业内通用的40系列铝型材输送线侧梁安装尺寸，四个安装孔的孔距匹配标准铝型材的槽口间距，不需要对现有输送线机架做额外打孔改造即可直接替换原有支撑件。组件的轴孔位置到安装面的高度尺寸经过匹配计算，安装后滚轮的上母线高度和输送线工作面高度保持一致，不会出现皮带局部抬升或者下沉的问题。设计时也考虑了不同带宽的适配性，通过调整中间承载板的宽度，就可以快速衍生出适配不同带宽规格的同系列支撑件，减少重复设计的工作量，提升零件的通用化率。

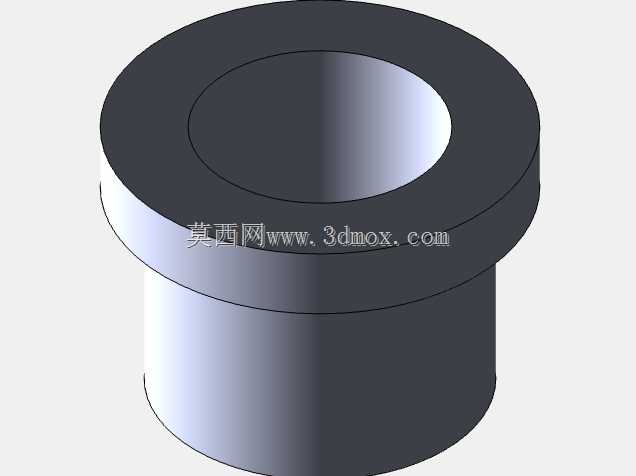

在实际建模过程中，需要重点关注安装孔的沉头深度、拼接止口的配合公差，以及承载轴孔和安装面的垂直度要求，这些尺寸参数直接影响后续零件加工的合格率和现场装配的顺畅度。很多新手设计师在做这类支撑件时，容易忽略安装孔的位置度公差要求，导致现场安装时螺栓无法穿入，或者两侧支撑不同轴造成滚轮快速磨损，这类细节恰恰是支撑件设计的核心要点。另外，板件的边缘倒角尺寸也需要统一标注，避免加工后出现尖锐棱边带来的安全隐患。这类支撑件虽然结构看起来简单，但作为输送线的基础承载部件，其尺寸精度和结构合理性直接关系到整条输送线的运行稳定性，在设计时需要结合现场实际安装工况、载荷情况做针对性的尺寸校核，不能直接照搬通用模型而不做适配调整。
