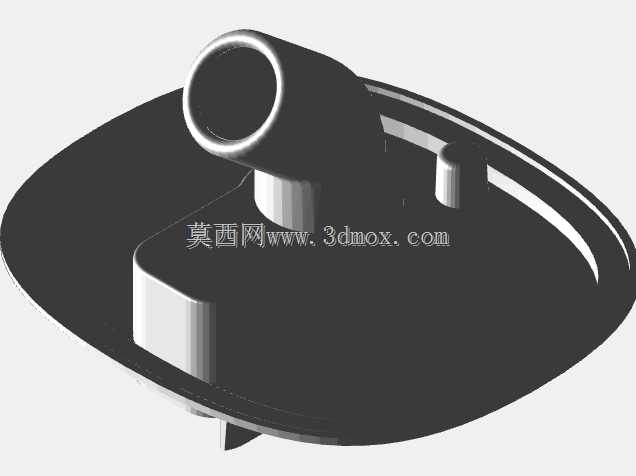

家用桌面加湿器出雾端上盖结构设计

日常做小家电结构设计时，这类桌面加湿器的上盖组件是很容易被忽略但直接影响使用体验的部件，很多新手建模时只会照着外观抄曲面，完全没考虑实际装配和使用时的边界约束。先从实际使用场景说，这类上盖直接扣合在加湿器水箱顶部，日常使用时用户需要频繁开合加水，同时出雾通道要保证气流顺畅，不能出现凝水回流滴漏的问题，还要兼顾外观的整体性，不能有突兀的拼接缝隙。

从结构设计思路来看，首先要确定安装边界，上盖的下沿要和水箱口的密封胶圈完全贴合，所以边缘的止口尺寸要严格匹配水箱口的外径，预留0.3mm的装配公差，避免扣合后出现缝隙导致漏风、溢水。出雾口的倾斜角度是经过反复调整的，不是随便做个斜管就行，角度控制在和水平面呈42度夹角，既可以让水雾斜向喷出避免直吹桌面留下水渍，又不会因为角度过陡导致水雾在管口凝结成水珠倒流回机身。出雾口的内径做了渐变处理，靠近内部风道的位置直径略小，出口端稍微扩口，这样可以让流出的水雾扩散范围更均匀，不会出现局部雾量过大的情况。

上盖顶面的小凸柱是定位结构，和机身内部的雾道导向槽配合，安装时只要对准凸柱卡入就能保证出雾通道完全对齐，不会出现错位挡雾的问题，用户日常拆装清洁后装回也不需要反复对位，降低使用门槛。上盖的主体曲面做了大圆角过渡，没有尖锐棱角，一方面是符合小家电的安全设计要求，避免用户清洁时划伤手，另一方面曲面的弧度和水箱的整体造型呼应，保证整机外观的协调性。

实际建模时要注意壁厚的均匀性，整个上盖的壁厚控制在2mm，出雾管的位置因为是凸起结构，局部做了0.2mm的壁厚减薄，避免注塑成型时出现缩水痕，影响外观质量。上盖内侧的加强筋做了网格状布局，筋位高度3mm，厚度1mm，既可以提升整个上盖的结构强度，避免用户按压时出现凹陷变形，又不会因为筋位过厚导致成型周期变长。边缘的扣位做了均匀分布，一共6个卡扣，每个卡扣的卡合量控制在0.8mm，既可以保证扣合后不会因为水箱内的轻微气压波动脱开，又不会让用户开盖时需要用太大的力，提升开合手感。

还要考虑实际使用中的凝水问题，出雾管的内壁做了微小的斜度，从出口端向内逐渐收窄，管壁上凝结的水珠可以顺着斜面回流到水箱内部，不会积在管口位置溢出。上盖和水箱接触的端面做了一圈密封槽，槽宽2.2mm，深度1.5mm，刚好适配直径2mm的硅胶密封圈，装配后密封圈的压缩量控制在30%，既可以保证密封效果，又不会因为压缩量过大导致上盖扣合困难。

很多人做这类外观件时只看重曲面好不好看，忽略了实际使用中的各种细节，比如出雾口的位置如果太靠近上盖边缘，水雾很容易喷到旁边的桌面或者墙面上，留下水渍；如果卡扣分布不均匀，长期使用后上盖会出现变形翘边，导致密封失效漏雾。还有上盖的表面处理，建模时就要预留好表面晒纹的厚度余量，避免后期做表面处理后尺寸出现偏差影响装配。

从设备用途来说，这个上盖组件是家用桌面加湿器的核心外观与功能结合部件，既要承担密封水箱、导向出雾的功能作用，又是整机外观的重要组成部分，直接影响用户的第一使用感受。在做三维建模时，所有的曲面都要做曲率连续检查，避免出现曲面褶皱导致注塑后外观有光影缺陷，所有的装配配合面都要做公差分析，确保和其他部件的配合间隙控制在0.1mm以内，不会出现明显的拼接缝。另外还要考虑跌落测试的要求，上盖的边角位置做了加厚处理，卡扣的根部做了R0.5的圆角过渡，避免跌落时卡扣断裂，提升产品的耐用性。
