大众帕萨特车载iPad mini固定支架结构

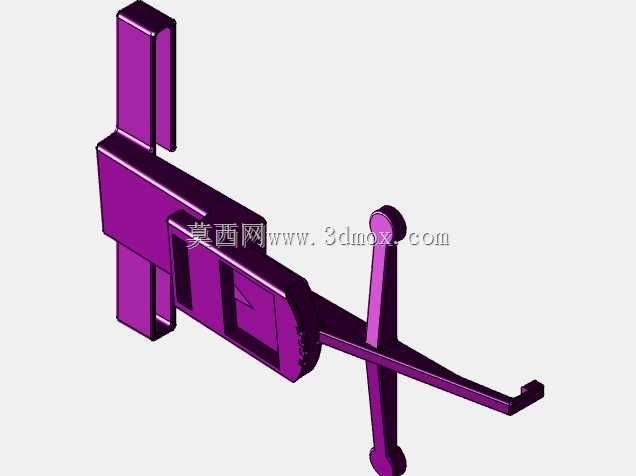

　　这款车载平板固定结构的设计初衷，是解决老款帕萨特车型驾乘人员在车内使用iPad mini时的放置固定需求，日常用车场景中，不管是副驾乘员长途出行时观看影音内容，还是临时停靠时查阅资料、查看导航拓展信息，都能避免手持设备的疲惫，也能防止车辆行驶过程中设备滑动掉落带来的安全隐患。整个结构采用一体化的夹持支撑设计，主体部分为适配iPad mini侧边厚度的夹持槽，槽体内侧预留了软质缓冲层的安装空间，实际装配时可粘贴泡棉或橡胶垫，既能避免夹持力过大刮花平板边框，也能在车辆颠簸时提供足够的摩擦力，防止设备从支架中脱出。

　　支撑臂部分采用斜向延伸的结构设计，从夹持主体向后下方延伸，末端设置有与车载Klick系统匹配的卡接端头，安装时无需对车辆内饰进行打孔破坏，直接对准中控区域预留的Klick接口推入即可完成锁止，拆卸时按下接口处的解锁卡扣就能整体取下，不会在车内留下安装痕迹。设计过程中首先对老款帕萨特中控区域的Klick接口安装位进行了实车测绘，确认接口的卡接尺寸、安装面角度以及周边的干涉边界，确保支架安装完成后不会遮挡中控的空调出风口、物理按键以及换挡操作区域，支撑臂的长度经过反复调整，最终确定的尺寸能让iPad mini安装后处于副驾人员的舒适观看视角，同时不会因为伸出过长在车辆急刹时出现过大的晃动量。

　　夹持主体的内部尺寸严格匹配iPad mini的边框厚度与侧边弧度，夹持开口的宽度设置了0.3mm的公差余量，即使平板带有厚度不超过0.3mm的保护壳也能正常装入，不需要额外拆卸保护壳。整个结构的壁厚设置为2.5mm，既保证了足够的结构强度，在日常使用中不会因为频繁拆装出现断裂变形，也不会因为壁厚过大导致整体重量过重，增加Klick接口的负载。支撑臂与夹持主体的连接处做了三角加强筋设计，分散连接处的应力，避免长期使用后连接处出现开裂。卡接端头的尺寸完全匹配Klick系统的标准接口，卡爪的突出高度、锁止斜面的角度都按照通用接口的公差要求设计，保证安装时的卡入手感清晰，锁止后无松旷间隙。考虑到3D打印的加工特性，整个结构没有设置倒扣或者需要支撑的封闭内腔，打印时不需要额外添加大量支撑，打印完成后只需要简单去除毛刺就能直接使用，打印前需要对照自己车辆的接口尺寸以及自己使用的iPad mini实际厚度进行尺寸校验，因为不同年款的帕萨特Klick接口可能存在细微的尺寸偏差，不同批次的保护壳厚度也会有差异，提前核对尺寸能避免打印完成后出现安装不上或者夹持过松的问题。

　　实际使用中，这款支架除了固定iPad mini之外，也可以根据夹持槽的尺寸调整，适配其他同尺寸的平板设备，只要调整夹持槽的内部宽度和支撑臂的角度，就能适配不同车型的安装接口，整体结构的拓展性较强，核心的夹持加卡接的结构逻辑可以复用到其他车载电子设备的固定支架设计中。在结构强度验证阶段，针对车辆行驶中的颠簸工况，对支撑臂和卡接端头做了受力模拟，确认在常规城市道路、高速行驶以及轻度非铺装路面行驶时，结构的应力都在材料的许用应力范围内，不会出现塑性变形，夹持力的设置也经过反复调试，既不会因为夹持力过大导致平板边框被压出痕迹，也不会因为夹持力过小在颠簸时设备脱出。
