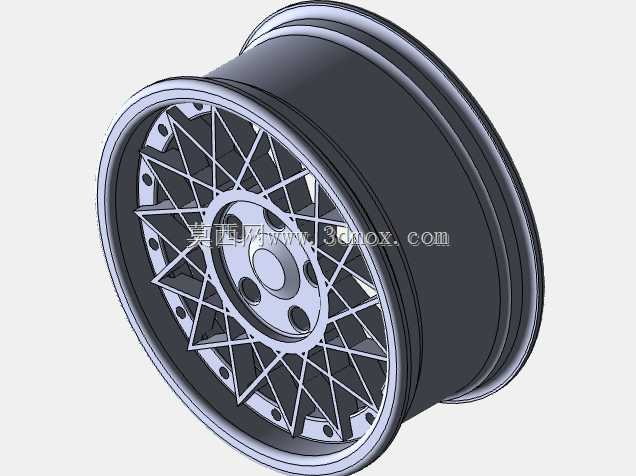

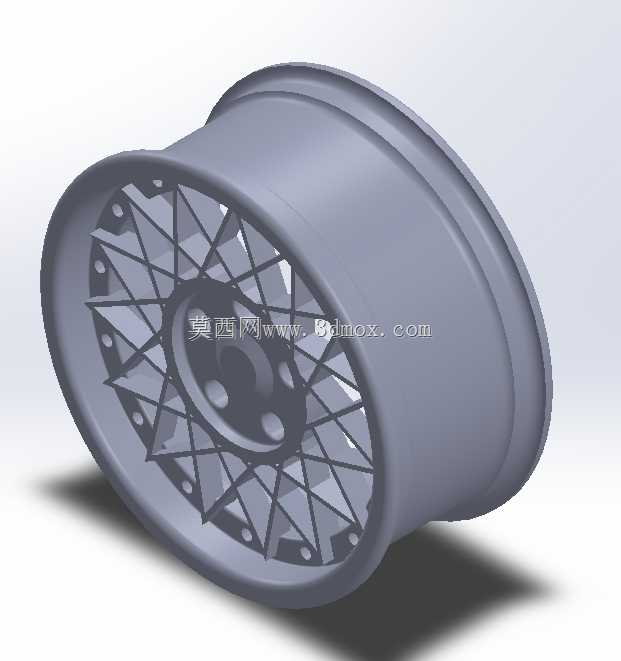

网状辐条乘用汽车钢制轮辋结构

在乘用车行走系统的部件选型与结构设计环节，轮辋作为连接轮胎与车桥的核心承载构件，其结构合理性直接关系到整车行驶的平顺性、承载可靠性与动平衡表现。这款网状辐条结构的轮辋，在设计阶段首先锚定了民用改装乘用车辆的使用场景，兼顾日常城市铺装路面行驶的轻量化需求，以及非铺装路面轻度越野的结构强度要求，区别于传统多辐条铸造轮毂的厚重设计，采用交错网状的辐条排布逻辑，在辐条总截面积不变的前提下，通过力的分散传导优化受力路径，让车辆经过颠簸路面时，地面传递的冲击载荷可以沿着交错的辐条均匀分散到轮辋与轮毂轴承连接的安装盘位置，避免局部应力集中导致的辐条断裂问题。

从实际安装边界来看，这款轮辋的中心定位孔严格匹配对应车型的轴头尺寸，安装孔的节圆直径、孔位数量与螺栓规格完全适配对应车型的轮毂轴承座，轮辋的偏距设计经过反复校核，确保装车后轮胎不会超出翼子板边界，同时转向过程中不会与减震器、下摆臂等悬挂部件发生运动干涉。轮辋的胎圈座位置采用标准的15度锥面设计，与轮胎胎圈的贴合面粗糙度控制在合理区间，既可以保证充气后轮胎与轮辋的密封可靠性，避免高速行驶时出现轮胎慢漏气的问题，也能在轮胎拆装过程中减少对胎圈的损伤，降低维修更换的操作难度。

设计过程中针对辐条的排布做了多轮力学仿真验证，网状结构的每一根辐条都采用等强度变截面设计，靠近轮辋外缘的位置截面尺寸稍小，靠近中心安装盘的位置截面逐步加大，匹配载荷传导过程中的应力分布规律，在保证整体结构强度满足额定承载要求的前提下，尽可能削减非受力区域的材料冗余，实现轮辋整体重量的降低，减少簧下质量，提升悬挂系统的响应速度，改善车辆的操控表现。轮辋的轮缘位置做了加厚强化处理，应对车辆靠边停车时容易发生的路肩剐蹭，避免轻微剐蹭就导致轮缘变形、影响轮胎密封的问题，同时轮缘的圆角参数符合行业通用标准，适配绝大多数同尺寸的民用子午线轮胎，不需要额外定制特殊规格的轮胎，降低用户的后期使用成本。

在通风散热的设计考量上，网状辐条之间的镂空区域形成了连续的导风通道，车辆行驶过程中，迎面而来的气流可以顺着辐条之间的间隙直接冲刷刹车卡钳与刹车盘的表面，带走制动过程中产生的热量，避免长时间连续制动导致的刹车热衰减问题，提升山路行驶、频繁制动场景下的制动安全性。和传统的五辐、十辐轮毂相比，这种网状辐条的镂空占比更高，空气流通的路径更顺畅，散热效率比同尺寸的传统辐条轮辋有明显提升。轮辋的中心安装盘位置设计了内凹的避让空间，可以容纳更大尺寸的改装刹车卡钳，满足用户后期升级制动系统的需求，不需要额外加装轮距垫片就可以避开卡钳与辐条的干涉点，减少加装垫片带来的轮轴螺栓受力异常、高速抖动等隐患。

从加工工艺的适配性来看，这款轮辋的结构既可以采用低压铸造工艺实现批量生产，也可以通过锻造工艺制作高性能版本，辐条的拔模角度经过优化，铸造过程中不会出现倒扣、壁厚不均的问题，成品的内部组织致密性更容易控制，机加工环节的定位基准选择中心孔与安装盘面，一次装夹就可以完成胎圈座、轮缘、安装孔的全部加工工序，减少多次装夹带来的形位公差误差，保证成品轮辋的径向跳动、端面跳动参数控制在国标要求的范围内，避免高速行驶时出现方向盘抖动的问题。做动平衡校验时，轮辋的辐条对称度经过严格控制，不平衡量的初始值更小，需要粘贴的平衡块重量更少，既可以提升装配后的动平衡精度，也能减少平衡块外露影响外观整洁度的问题。

在实际装车验证环节，这款轮辋经过了径向疲劳试验、弯曲疲劳试验、13度冲击试验等多项行业标准测试，在额定载荷下经过百万次循环加载没有出现裂纹、变形等失效问题，冲击测试后胎圈座的变形量在允许范围内，不会出现轮胎突然失压的风险，完全满足民用车辆的日常使用要求。针对不同用户的外观需求，轮辋的辐条表面可以做亮面车削、哑光喷涂、电镀等多种表面处理，网状结构的线条层次感更强，做不同表面处理后的视觉效果更具运动感，兼顾结构性能与外观表现。
