折弯式双耳连接固定支架结构设计

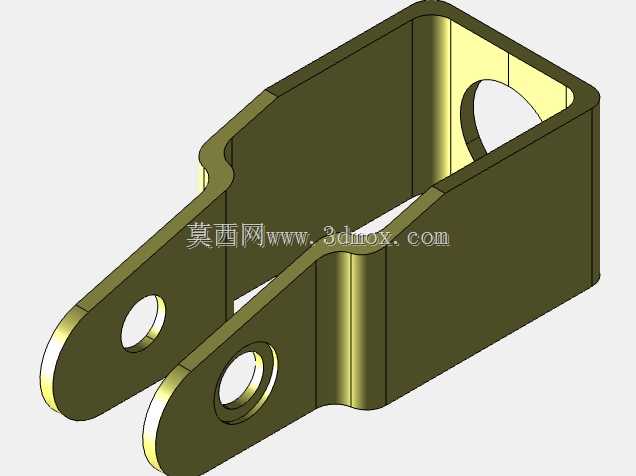

这类折弯成型的双耳连接支架，在轻工输送设备、小型工装夹具、非标自动化线体的辅助定位结构中应用十分广泛，多数时候承担着杆件铰接、部件挂载、限位支撑的连接作用，属于小载荷工况下常用的结构连接件。从结构形态来看，该零件采用单块板材折弯成型的工艺路线，主体为U型槽式结构，槽体的两个侧壁向外延伸出带安装孔的耳片，其中一侧耳片设置单孔，另一侧设置同轴双孔，槽体的端面上还预留了一个半圆形避让缺口，整体没有多余的拼接焊缝，成型后结构刚性较好，适合小批量钣金冲压加工。

设计这类支架的时候，首先要匹配安装端的空间边界，槽体的内部宽度需要刚好容纳被连接的杆件端部，预留0.2-0.5mm的装配间隙，避免安装时出现卡滞；耳片上的安装孔位置需要严格保证同轴度，双孔侧的孔距要匹配配套销轴的固定跨距，防止销轴穿装后出现别劲的情况。折弯处的圆角半径需要根据板材厚度设定，通常取1-1.5倍板厚，避免折弯时出现板材开裂或者应力集中的问题，同时槽体的折弯边高度要满足最小折弯边的工艺要求，防止折弯时模具压伤孔位或者导致边部变形。

实际应用中，这类支架通常通过耳片上的孔穿装销轴，实现与相邻部件的铰接连接，允许被连接件在一定角度范围内摆动，槽体端面的半圆缺口主要是为了避让穿过的杆件或者管线，避免部件运动时出现干涉。安装时需要注意支架的固定面贴合度，耳片的平面度要控制在0.1mm以内，防止销轴安装后出现倾斜，导致铰接部件运动卡顿。板材厚度的选择需要根据实际承载载荷计算，通常小载荷工况下选用2-3mm的冷轧钢板即可，表面做发黑或者镀锌处理提升防锈能力，在有腐蚀的工况下也可以选用不锈钢板材加工。

从建模逻辑来看，这类零件优先采用钣金模块进行建模，先绘制基础的平板外形草图，预留好各个孔位的位置，再通过折弯命令生成U型槽主体，最后对孔边和棱边做倒角处理，去除锐边防止安装时划伤操作人员。建模过程中需要同步展开验证平板下料的尺寸，考虑折弯系数对最终成型尺寸的影响，确保加工出来的零件尺寸符合装配要求，避免出现折弯后孔位偏移、槽宽尺寸超差的问题。这类支架虽然结构简单，但是在非标设备中用量较大，标准化的结构设计可以减少重复建模的工作量，同时也能降低加工采购的成本，提升装配效率。
