90度弯角法兰连接管路接头结构

这类90度弯角法兰接头，在工业流体输送系统里的应用场景非常广泛，从车间压缩空气管网布设、液压系统管路转向、给排水管线转角连接，到小型化工介质输送的管路改向，都能看到这类结构的身影。它的核心作用是在不额外拼接多段直管加接头的情况下，完成管路90度方向的平滑转向，减少管路连接节点数量，降低介质泄漏的风险点。

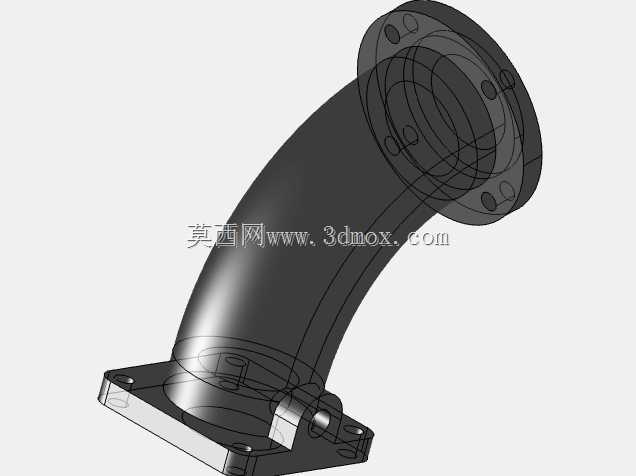

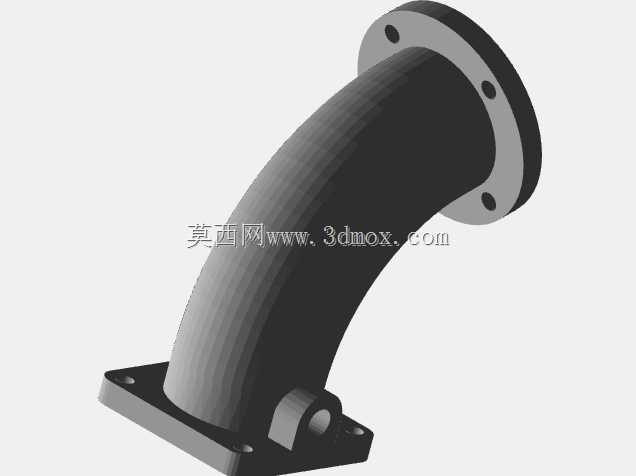

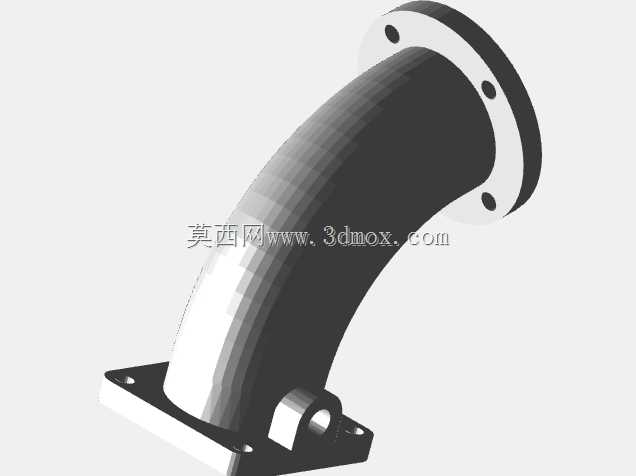

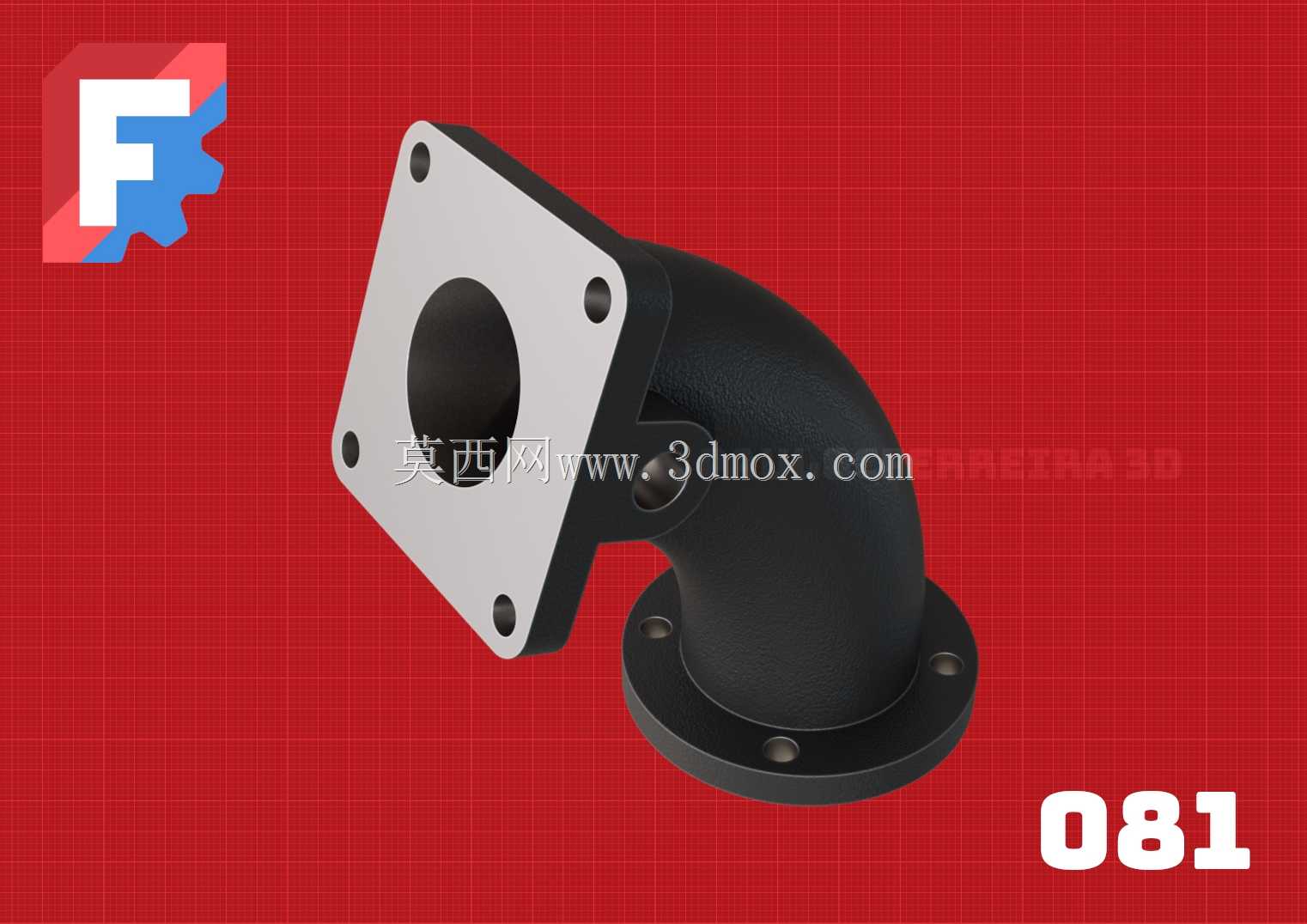

从结构功能上看，两端的法兰盘分别对接不同走向的管路端口，方形法兰端适配安装面受限、需要四个固定点均匀锁紧的安装场景，圆形法兰端则适配常规圆形管路的标准法兰对接，弯管段的内壁做了平滑圆弧过渡，没有直角折角，能最大程度降低介质流经转向处的阻力损失，避免介质在转角处形成涡流、沉积杂质，尤其是输送带有微小固体颗粒的流体时，平滑流道能减少颗粒对管壁的冲刷磨损，延长接头的整体使用寿命。

设计这类接头的时候，首先要考虑的是安装边界的适配性，方形法兰的四个安装孔位需要和对接端的安装孔位完全同轴，孔位公差控制在±0.1mm范围内，避免安装时出现螺栓无法穿入的问题；圆形法兰端的安装孔沿圆周均匀分布，适配标准法兰的孔距规范，不需要额外做安装位的定制加工。弯管段的曲率半径是设计中的核心参数，曲率过小会导致流道阻力陡增，曲率过大则会占用过多安装空间，需要根据管路通径大小匹配合理的曲率半径，保证流道顺畅的同时控制整体外形尺寸，满足紧凑安装空间的布设要求。

从安装尺寸边界来看，方形法兰的边长尺寸要覆盖对接管路的通径，预留足够的密封面宽度，密封面的平面度需要控制在0.05mm以内，保证安装后密封垫片能均匀受压，不会出现局部密封失效的问题；圆形法兰的外径和对接管路的法兰外径保持一致，法兰厚度根据管路的工作压力等级匹配，压力等级越高，法兰厚度越大，避免受压后法兰变形导致泄漏。弯管段的壁厚需要根据输送介质的工作压力、腐蚀属性做对应调整，输送腐蚀性介质时需要适当增加壁厚或者做内壁防腐处理，高压工况下还要对接头整体做强度校核，保证额定工作压力下不会出现管壁破裂、法兰变形的问题。

实际选型使用的时候，需要先确认两端对接法兰的规格、安装孔位参数是否匹配，再根据管路的工作压力、介质属性选择对应的材质和壁厚版本，安装时要在两个法兰密封面之间加装对应材质的密封垫片，对角均匀拧紧固定螺栓，避免单边受力导致法兰面倾斜、密封失效。这类一体成型的弯角法兰接头，相比多段管件拼接的转向结构，整体刚性更好，安装步骤更简便，后期维护时拆卸也更方便，在各类需要管路转向的布设场景中，能有效缩短管路安装周期，降低管路系统的后期维护成本。建模过程中需要重点关注法兰密封面的平面度要求、弯管段内壁的平滑过渡处理，以及安装孔位的位置精度，避免建模时出现尺寸偏差导致后续生产出的零件无法正常装配对接。
