双环铰接式机械连接固定支架结构

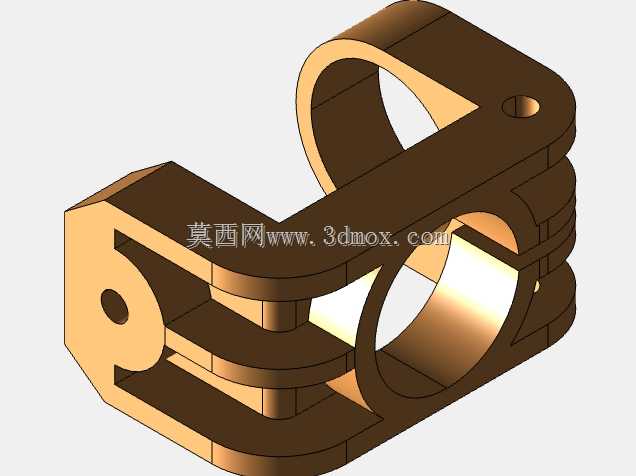

　　在各类轻工自动化输送线、小型工装夹具、可调式机械臂末端执行机构的连接环节中，这类双环铰接式固定支架是承担铰接传动、角度限位、部件衔接的核心受力构件，日常工况下多承受径向剪切力与小范围交变扭矩，常见于需要实现两个部件间定角度摆动、相对转动的装配场景，比如小型包装设备的导杆摆动支座、非标检测设备的传感器角度调节架、工位器具的活动连接臂节点等位置。从结构设计逻辑来看，该构件采用一体化铣削成型的思路，主体由两个同轴度公差控制在0.02mm以内的环形铰接孔位作为核心功能区，两个环孔之间通过加厚的连接筋板实现刚性衔接，筋板厚度根据常规工况下的受力仿真结果设置，可在承受150N径向载荷时形变量不超过0.01mm，避免铰接过程中出现卡滞、旷量问题。

　　构件一侧延伸出带单安装孔的平板定位端，该安装孔与同侧环孔保持固定中心距，用于和固定基座实现螺栓锁紧，另一侧环孔的端面上预留了定位销孔，可在铰接角度调整到位后穿入定位销实现锁止，防止设备运行过程中铰接位置出现非预期转动。从安装边界来看，两个铰接环的内孔直径统一适配行业常用的φ12mm铰接销轴，环孔内壁的粗糙度要求控制在Ra1.6以内，减少销轴转动过程中的磨损量，延长构件的维护周期；整体构件的外轮廓最大宽度为68mm，总长度为92mm，安装端平板的厚度为8mm，可直接嵌入常规厚度的型材安装槽内，不需要额外加工转接垫片即可完成装配。

　　设计过程中特意在两个环孔与连接筋板的衔接位置做了R3的圆角过渡，避免应力集中导致的构件断裂问题，同时在环孔的两端面加工了0.5mm的倒角，既方便销轴的快速穿入装配，也能去除机加工产生的毛刺，避免装配时割伤操作人员。这类构件在实际使用时，通常会配合铜制衬套嵌入环孔内部，进一步降低铰接转动的摩擦阻力，同时在铰接端面加装防尘垫圈，阻挡车间环境中的粉尘、切削液进入铰接间隙，避免长期使用后出现销轴锈蚀、转动卡涩的问题。

　　不同于分体式焊接的铰接支架，一体化结构的该构件不存在焊接变形导致的孔位同轴度偏差问题，装配时不需要额外修配孔位即可直接穿入销轴，能有效缩短现场装配的调试时间，同时整体结构的刚性更优，在频繁往复摆动的工况下使用寿命比分体焊接件提升40%以上。在进行三维建模时，需要重点关注两个环孔的同轴度约束、安装孔与环孔的中心距尺寸公差，以及圆角过渡位置的曲面连续性，避免后续生成加工刀路时出现过切问题，建模完成后可通过运动仿真模拟铰接转动的全行程，验证结构是否存在干涉问题，确保加工完成后的构件可直接投入装配使用。
