12毫米规格法兰式丝杠半螺母结构

　　在普通卧式车床的中拖板进给机构、小型木工台锯的升降调节单元、桌面级数控雕刻机的Z轴进给模组里，这类带法兰安装边的半螺母是很常见的传动衔接零件，它的核心作用是把丝杠的旋转运动转化为滑台的直线往复运动，相比整体式闭合螺母，半螺母的结构可以在需要的时候快速脱开与丝杠的啮合，实现手动快速移动滑台的操作，不需要持续转动手轮走完整个行程，在频繁调整工位的设备上能大幅降低操作的时间成本。

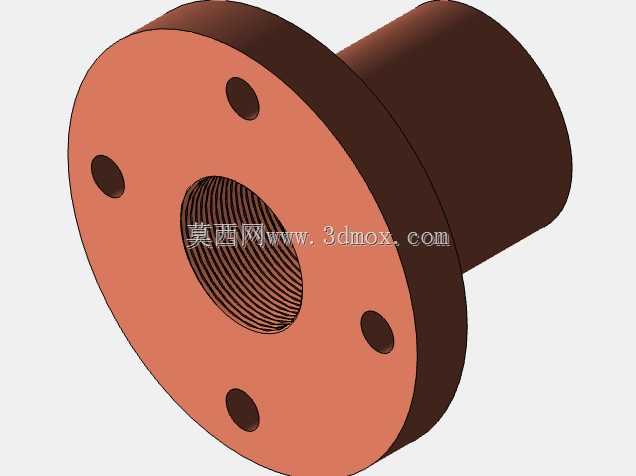

　　从结构设计来看，这个零件的法兰端均匀分布了四个安装通孔，孔位的分度圆直径是匹配对应安装座的螺孔位置设计的，安装时可以直接用内六角圆柱头螺钉穿过法兰孔，把半螺母牢牢固定在滑台的安装槽内，法兰端面和安装面贴合后能承受传动过程中产生的倾覆力矩，避免螺母在往复运动中出现偏斜，导致螺纹副磨损不均匀。圆柱段的内孔加工有和12毫米直径丝杠匹配的梯形内螺纹，螺纹的牙型角选用30度梯形牙，相比普通三角螺纹，梯形螺纹的牙根强度更高，传动效率更稳定，能承受更大的轴向载荷，半螺母的螺纹部分只保留了整圈螺纹的一半弧面，这样的设计一方面是为了实现快速开合的功能，另一方面也能在长期使用出现螺纹磨损后，通过调整半螺母和丝杠的啮合间隙来补偿磨损量，不需要直接更换整个螺母，降低设备的维护成本。

　　设计这个零件的时候，首先要确定的是内螺纹的公称直径和螺距，必须和配套的12毫米丝杠参数完全一致，否则会出现啮合卡滞或者间隙过大的问题；其次法兰端的四个安装孔位置度公差要控制在0.05毫米以内，保证安装后螺母的内螺纹轴线和丝杠的轴线重合度满足要求，避免出现别劲的情况，加速螺纹的磨损。圆柱段的外径设计要比法兰直径小，留出足够的安装避让空间，避免螺母在移动过程中和周围的导轨、防护罩等零件发生干涉，法兰的厚度要根据实际承受的轴向载荷计算，保证螺钉锁紧后法兰不会出现变形，螺纹段的长度要覆盖至少8个螺距的啮合长度，保证螺纹副的接触面积足够，不会因为局部应力过大导致螺纹牙崩损。

　　在实际安装使用的时候，要注意半螺母的开合拨叉位置要调整到位，保证啮合时半螺母的螺纹和丝杠完全贴合，脱开时能完全脱离螺纹面，不会在快速移动滑台的时候出现刮蹭螺纹的情况，日常维护时要定期在螺纹副表面涂抹锂基润滑脂，减少螺纹面的干摩擦，延长零件的使用寿命。这类半螺母的应用场景不局限在金属切削设备上，在小型包装机械的送料调节机构、印刷设备的辊筒间隙调整结构里也能看到类似的结构，只是根据载荷大小和安装空间的不同，会调整法兰的尺寸、安装孔的数量以及螺纹的规格参数，核心的传动原理和结构逻辑是一致的。建模的时候要注意内螺纹的收尾部分要做退刀槽结构，避免螺纹加工到圆柱段根部出现不完整牙，影响和丝杠的啮合顺畅度，法兰上的安装孔要做沉孔设计，让螺钉头能完全沉入法兰表面，不会突出平面影响安装贴合度，所有的棱边都要做0.5毫米的倒角处理，去除加工毛刺，避免安装的时候划伤操作人员或者刮坏其他零件的表面。
