小型电源变压器壳体带绕组结构设计

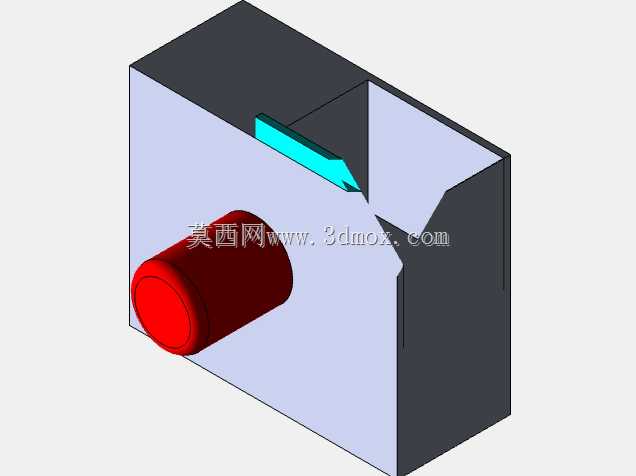

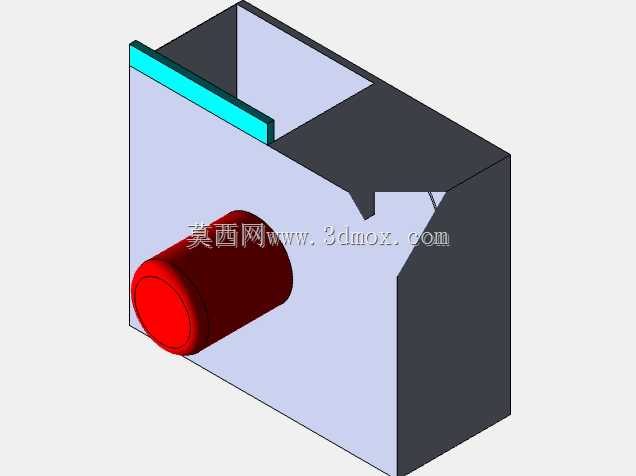

　　在低压小功率供电场景里，这类带壳体的小型电源变压器是工控板卡、小型家电控制回路、桌面式电子设备里十分常见的电磁转换部件，核心作用是将市电交流电压转换为控制回路所需的低压交流值，同时通过绕组间的绝缘结构实现初次级侧的电气隔离，避免高压侧串入低压控制回路引发器件损坏或者触电风险。从结构设计逻辑来看，这个模型还原了小功率变压器最常见的开放式壳装布局，外露的圆柱形绕组是初级侧的绕线骨架部分，绕组采用分层绕制的结构思路，内层绕制初级绕组，外层绕制次级绕组，层间垫入绝缘聚酯薄膜来满足耐压要求，绕组端部的引线会顺着壳体侧边的缺口引出，方便后续焊接到PCB板或者接线端子上。

　　壳体采用半包围的折弯结构，这种结构一方面是给绕组提供机械防护，避免生产装配过程中绕线被磕碰划伤导致绝缘破损，另一方面壳体的折弯边可以作为安装定位的基准，在整机装配时可以直接卡入设备预设的安装卡槽里，不需要额外设计复杂的固定支架，能有效减少装配工序的零件数量。从安装边界来看，这类小功率变压器的壳体外形适配桌面式小型设备的内部安装空间，壳体的侧边开口是为了兼顾绕组散热需求，小功率变压器工作时的温升本身不高，半开放的壳体结构既可以阻挡大部分装配过程中的异物触碰绕组，又能让空气自然流通带走绕组工作产生的热量，不需要额外加装散热结构就能满足长期工作的温升要求。

　　在实际选型应用中，这类结构的变压器通常用于功率在几十瓦以内的供电场景，比如小型工控模块的辅助供电、家电控制面板的电源转换、实验台小型测试设备的电压转换，设计时壳体的尺寸会根据绕组的线径、绕制匝数来调整，保证绕组装入壳体后不会出现松动，同时壳体的壁厚选取会兼顾结构强度和材料成本，采用常见的电工绝缘板材折弯成型，加工工艺简单，批量生产时的一致性容易控制。很多刚接触电源结构设计的工程师容易忽略变压器壳体的缺口设计，这个缺口并不是随意开设的，一方面是作为引线的出线通道，让绕组引出线可以平顺地连接到外部电路，避免引线被壳体边缘割破绝缘层，另一方面这个缺口可以作为生产时的防呆结构，装配时只有对应方向才能把绕组顺利装入壳体，避免工人装反导致引线位置错位影响后续接线。

　　另外，壳体顶部的压边结构是在绕组装入后进行折弯压合的，压合后可以把绕组牢牢固定在壳体内部，避免设备运输或者使用过程中受震动影响导致绕组移位，出现引线拉脱或者绕组与壳体摩擦破损的问题。在三维建模过程中，这类结构不需要做过于复杂的曲面特征，所有结构都采用直面折弯的形式，既符合实际钣金或者绝缘板材的加工工艺，也能在装配干涉检查时快速验证绕组与壳体的间隙是否合理，通常绕组与壳体内壁之间会预留零点几毫米的间隙，方便装配时的操作，同时也不会因为间隙过大导致绕组在壳体内晃动。
