带多向开孔的长方体壳体结构练习件

在日常的结构建模练习与小型电气壳体类零件的设计验证环节，这类带多向特征开孔的长方体壳体是非常典型的练习载体，同时也能对应小型电源变压器的外置防护壳体的基础构型设计逻辑。从实际工程场景来看，这类壳体常被用于容纳小型工频电源变压器的绕组与铁芯组件，通过壳体上不同方向的开孔完成接线引出、散热通风、安装定位的功能需求，避免内部绕组直接暴露在外界环境中，降低积灰、意外触碰带来的绝缘失效风险。

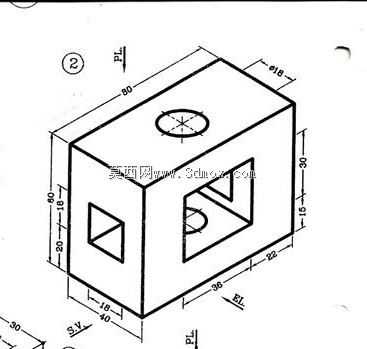

从设计思路上看，这类壳体优先以长方体作为基础构型，本质是利用长方体规整的外形降低加工与建模的复杂度，长方体的直边结构也更适配电路板、安装支架的固定需求，不需要额外做复杂的曲面定位基准。拿到这类零件的建模需求时，首先要确认整体的安装边界，从轴测图标注的尺寸来看，壳体总长80mm，总宽40mm，总高50mm，这个尺寸区间刚好适配功率在5W到10W之间的小型电源变压器的安装空间，不会出现内部空间冗余过多导致设备体积偏大，或是空间不足无法容纳铁芯与绕组的问题。

具体到各个特征的设计逻辑，顶面的φ16圆形开孔，主要是为变压器的顶部接线端子预留引出位置，或是作为散热气流的上升通道，开孔位置设置在顶面中心区域，能保证壳体放置时的重心平衡，不会因为开孔偏置导致结构强度出现局部薄弱。正面的方形开孔搭配内部的三角加强筋结构，一方面是为电源输出侧的接线座预留安装位，三角筋的设置能在不增加壳体壁厚的前提下提升开孔周边的结构刚度，避免接线时的外力导致开孔边缘出现开裂变形；侧面的方形开孔则对应输入侧的接线或是电源开关的安装位置，开孔下方标注的20mm、18mm尺寸，是明确开孔距离壳体底边与侧边的安装距离，保证安装后的开关或接线座不会和内部的变压器组件出现干涉。

侧面标注的30mm、15mm尺寸，分别对应壳体上部的实体区域高度与下部开孔区域的高度边界，这个尺寸划分是为了保证壳体上部有足够的实体区域来设置顶部的安装固定孔位，同时下部的开孔区域有足够的空间完成接线操作。长度方向标注的36mm、22mm尺寸，是明确正面开孔距离壳体两端的距离，保证内部变压器安装时，接线端能刚好对准开孔位置，不需要额外延长接线长度。

建模过程中需要注意各个开孔的拔模角度处理，虽然是练习件，但如果对应实际注塑加工的场景，所有开孔的侧壁都需要预留1度到1.5度的拔模斜度，方便壳体从模具中脱出，同时各个开孔的边缘需要做0.5mm的圆角过渡，避免应力集中导致的壳体开裂。另外壳体的壁厚需要保持均匀，整体壁厚设置在2mm左右即可，过厚会导致材料浪费与注塑冷却时间延长，过薄则会降低壳体的结构强度，无法对内部的变压器组件起到有效的防护作用。

从安装适配的角度来看，这类壳体的底部通常会预留四个安装凸台，凸台高度设置在3mm左右，通过自攻螺丝就能将壳体固定在设备的内部安装板上，底部凸台的位置需要和整体尺寸匹配，距离侧边的距离保持在5mm以上，保证螺丝安装时有足够的操作空间。在做装配验证时，需要模拟内部变压器的安装位置，确认变压器的铁芯与壳体内壁之间预留至少2mm的安全间隙，避免变压器工作时的振动导致壳体与铁芯出现摩擦异响，同时也能预留出空气流通的间隙，帮助变压器工作时产生的热量通过壳体与开孔散出，避免内部温度过高影响绝缘材料的使用寿命。

这类结构虽然构型简单，但涵盖了长方体基础建模、单向开孔、特征定位、加强筋设置、安装边界确认等多个基础建模知识点，对于刚接触三维结构设计的从业者来说，通过这类练习件能快速掌握尺寸链的核对方法，理解各个特征设计背后的实际工程需求，而不是单纯按照图纸线条堆砌特征，避免出现建模完成后无法适配实际安装、无法满足加工要求的问题。在实际的小型变压器壳体设计中，也会在这类基础构型上根据具体的使用场景增加卡扣、走线槽、接地柱等细节特征，但核心的尺寸定位逻辑、结构强度设计思路都和这个练习件的设计逻辑保持一致，掌握这类基础结构的设计要点，能为后续更复杂的电气壳体设计打下扎实的基础。
