多铰接式重载运动连接铰链结构

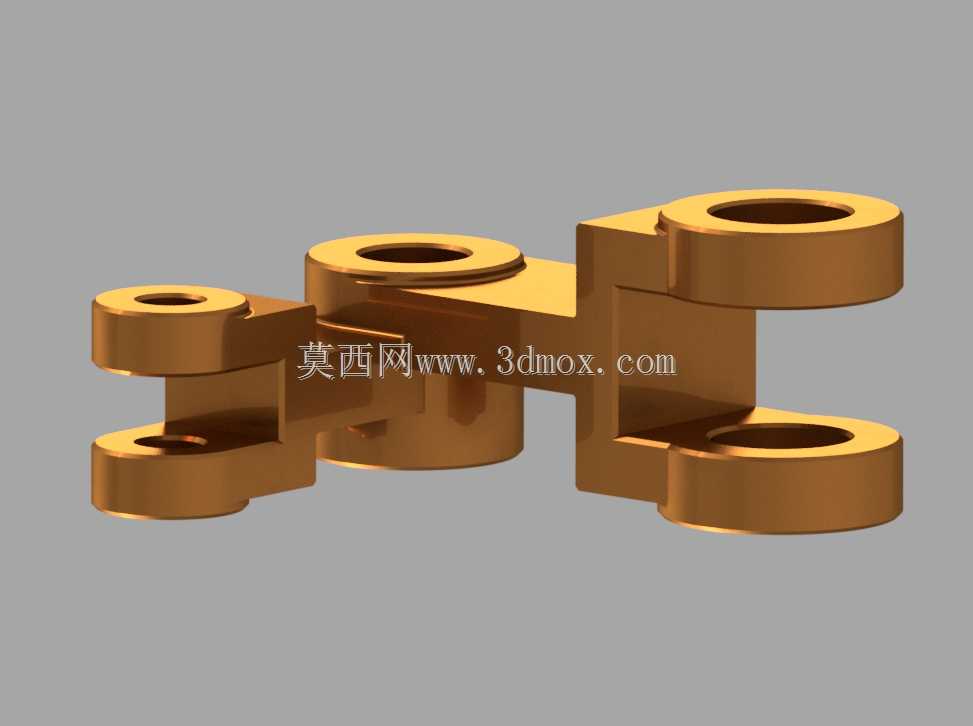

这类多铰接式运动连接构件，常见于需要多自由度相对转动的重载机械传动链路中，区别于单轴铰接的普通合页类零件，其采用三段式同轴+错位轴孔布局，可实现相邻连接端在两个正交平面内的小角度摆动补偿，避免传动过程中因安装同轴度误差、机架受力形变产生的卡滞、附加弯矩问题。从结构布局来看，构件整体采用一体化切削成型的基体设计，三个带通孔的铰接耳座分别分布在基体的三个不同安装位，两端的耳座为同轴双片式夹装结构，中间位置的耳座为单片凸台结构，所有铰接孔的端面均做了倒角沉台处理，既可以去除机加工产生的锐边毛刺，也能在装配销轴时起到导向作用，同时避免销轴端部受载后产生应力集中导致孔口崩裂。

在实际设备应用场景中，这类连接件常被用在重载输送线的张紧机构铰接位、工程机械操作连杆的传动节点、大型设备检修门的多段限位铰链、户外大型遮阳棚的支撑骨架铰接点等位置，相比单轴铰链，其可以补偿安装面之间的角度偏差，比如在存在焊接变形的钢结构机架上装配传动连杆时，不需要额外加工调整垫片，依靠连接件自身的铰接自由度就能抵消1-3度的安装角度误差，大幅降低现场装配的修配工作量。从安装边界来看，构件的三个铰接孔孔径保持一致，孔中心距按照等比例排布，两端铰接孔的中心连线与中间铰接孔的中心轴线保持平行，安装时销轴穿过铰接孔后，两端采用卡簧或者开口销限位，不需要额外的轴向固定结构，基体的厚度方向预留了足够的避让间隙，相邻铰接耳座转动时不会发生干涉，最大摆动角度可以达到±15度，完全覆盖常规传动链路的角度补偿需求。

设计这类构件时，首先要核算每个铰接位的承载载荷，根据剪切强度计算销轴的直径，再反向推导铰接耳座的厚度，避免耳座受拉时发生断裂；其次要严格控制铰接孔的同轴度公差，双片式夹装耳座的两个孔同轴度需要控制在0.02mm以内，否则装配销轴后会出现转动卡涩的问题；另外基体的转角位置全部采用圆角过渡，避免热处理或者受载时产生应力集中，表面做氧化或者镀锌处理，提升户外使用场景下的防锈能力。在建模过程中，需要先绘制整体的布局草图，确定三个铰接孔的中心位置与中心距参数，再通过拉伸、切除命令生成基体的基本形状，对所有锐边做倒圆角处理，最后单独绘制每个铰接孔的沉台倒角，建模时要注意预留装配间隙，铰接耳座的配合面之间预留0.2-0.5mm的间隙，避免加工误差导致转动时出现摩擦卡滞。这类构件虽然结构看起来不复杂，但作为传动链路中的关键受力零件，其尺寸精度、形位公差直接影响整套机构的运行顺畅度，实际生产中铰接孔通常采用铰削加工，保证孔壁的表面粗糙度达到Ra1.6以下，降低销轴转动时的磨损，延长构件的整体使用寿命。在选型替换时，需要重点核对三个铰接孔的中心距、孔径参数以及基体的整体厚度，确保安装后不会和周边的结构件发生运动干涉，同时要根据实际承载需求选择对应的材质，常规轻载场景可以选用铝合金材质降低整体重量，重载场景则需要选用45号钢调质处理，保证足够的结构强度。
