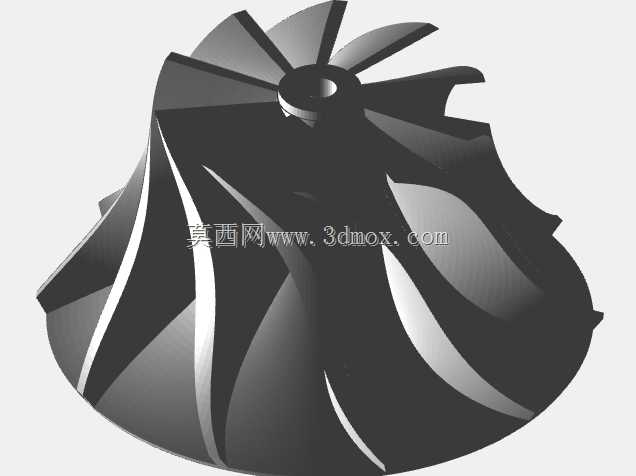

涡轮用离心式叶轮结构三维数模

该叶轮为涡轮配套的离心式做功部件，核心应用场景覆盖小型涡轮增压器、微型燃气涡轮、工业流体输送涡轮设备等领域，在整套涡轮系统中承担能量转换的核心职能——将流体携带的动能、压力能转化为转轴的旋转机械能，或是在反向做功场景下将转轴机械能传递给流体，完成流体的增压与输送动作。从实际设备运行逻辑来看，这类叶轮的做功效率直接决定整套涡轮系统的能效比，叶片型线的微小偏差就可能导致流道内出现涡流、紊流，轻则降低设备输出功率，重则引发叶片异常振动、疲劳断裂等故障，因此建模阶段对曲面连续性、叶片安装角度的精度控制要求极高。

设计阶段首先要匹配涡轮的额定工况参数，确定叶轮的进出口直径、轮毂锥度、叶片数量等核心边界：该叶轮采用后弯式长短叶片间隔布局，长叶片从轮毂进口端一直延伸至轮缘出口，短叶片布置在相邻长叶片的流道中段，这种布局可以有效抑制长叶片间的二次流损失，避免流道靠近轮缘区域出现气流分离，同时控制叶片进口端的气流阻塞效应，提升小流量工况下的运行稳定性。轮毂采用带中心安装孔的锥台结构，中心孔为通孔设计，用于与涡轮主轴过盈配合或键连接，安装时需保证叶轮端面与主轴轴线的垂直度，端面跳动量需控制在0.02mm以内，避免高速旋转时出现动不平衡量超标。

叶片的型线设计采用三元流动理论拟合，从进口到出口的叶型扭转角度经过多轮流场仿真迭代，进口段叶型角度匹配来流方向，减少气流冲击损失，出口段叶型角度控制流体流出方向，保证流体以最优角度进入后续的导叶或蜗壳结构。叶片与轮毂、轮盖（若为闭式结构则包含轮盖，该模型为半开式结构，无轮盖）的连接处采用大圆角过渡，避免应力集中，因为叶轮高速旋转时，叶片根部承受的离心力最大，圆角过渡可以将集中应力分散30%以上，大幅提升叶片的抗疲劳寿命。

安装边界方面，该叶轮的轴向定位依靠轮毂端面与主轴轴肩的贴合，径向定位依靠中心孔与主轴的配合公差，一般选用H7/k6的过渡配合，既保证装配时的同轴度，又方便后期维护拆卸。轮缘处的径向间隙需根据配套壳体的尺寸控制在0.2-0.5mm之间，间隙过大会导致流体从轮缘与壳体的缝隙泄漏，降低容积效率，间隙过小则可能因为热胀冷缩、主轴振动出现叶轮与壳体的刮擦，引发设备故障。

从结构特性来看，半开式叶轮的结构强度比闭式叶轮更高，适合更高转速的运行场景，同时加工难度相对更低，不需要焊接轮盖，减少了焊接变形带来的精度误差，但半开式结构的泄漏损失略高于闭式叶轮，因此多用于小型、高转速的涡轮设备中。建模过程中，所有叶片的曲面均采用G2连续过渡，保证曲面光滑无折角，避免流体在曲面折角处出现流动分离，同时每个叶片的型线精度偏差控制在0.01mm以内，保证所有叶片的质心分布均匀，减少动平衡校正时的去重量。

在实际选型匹配时，该叶轮的进出口直径比、叶片出口安装角需要与涡轮的流量、压比参数匹配，若用于涡轮增压器，还需匹配发动机的排量、额定转速区间，保证叶轮在发动机常用工况点处于高效运行区间，避免出现喘振或堵塞工况。建模时预留的中心孔键槽尺寸（若采用键连接）需符合对应标准轴径的键槽规格，保证与现有主轴的互换性，不需要额外修改主轴结构即可完成装配替换。
