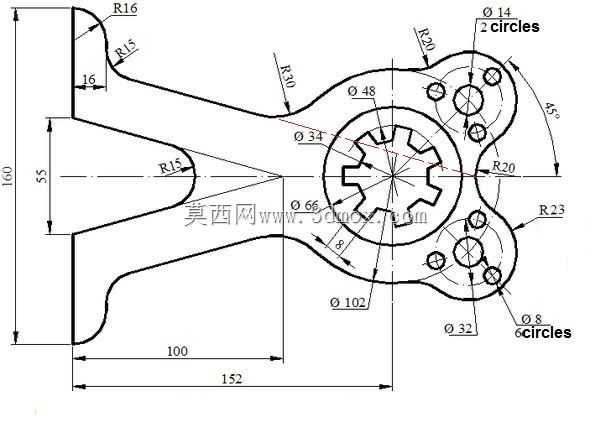

花键连接异形安装支座二维工程设计图

　　该零件属于传动系统中的连接支撑类构件，核心作用是实现花键轴与外接功能组件的刚性连接，同时为多组外接管路、传感元件或附属构件提供标准化安装点位，常见于中小型动力传输单元、轻工自动化设备的动力输出端、小型工程机械的操纵机构连接部位，可在不改动主轴花键结构的前提下，拓展外接部件的安装接口，降低整机传动端的改造成本。从结构设计逻辑来看，零件采用中心集成花键孔、多向延伸安装臂的布局，中心花键孔直接与传动轴的外花键配合，依靠齿形啮合传递扭矩，相比平键连接可承受更大的交变载荷，同时具备更好的对中精度，适合频繁正反转的传动工况。

　　花键孔外侧设置的环形凸台，一方面可提升花键孔段的结构刚度，避免花键受力时孔口出现应力集中变形，另一方面凸台端面可作为轴向定位面，与轴肩配合实现零件的轴向位置固定，省去额外的轴向锁紧零件的安装空间。零件向外延伸的三组异形安装臂，分别对应不同方向的外接部件安装需求：左侧延伸的长直臂采用变截面设计，靠近中心段宽度较大以保证扭矩传递的结构强度，末端采用R16与R15组合的圆弧过渡收窄，既减少了零件的整体重量，也避免直角结构带来的应力集中问题，臂身预留的16mm宽度定位边，可与设备机架上的定位槽配合，实现安装时的快速对位，防止零件受载后出现周向转动。

　　右侧上下两组对称分布的凸缘安装台，分别设置2个Φ14安装孔与6个Φ8安装孔，两组安装台呈45°夹角分布，可同时适配两组不同规格的外接部件安装，安装孔的位置度公差围绕中心花键孔的轴线标注，保证外接部件与主轴的同轴度或位置精度要求，凸缘外侧采用R20、R23的圆弧过渡，避免安装时棱角划伤操作人员或外接管线。尺寸边界方面，零件沿左侧长臂方向的总长度为152mm，中心花孔轴线到长臂末端定位面的距离为100mm，右侧安装凸缘的最大外圆尺寸为Φ102，上部凸缘的外轮廓圆弧半径为R30，下部凸缘的外轮廓圆弧半径为R20，所有安装孔的中心距均围绕中心花键轴线做圆周分布标注，可直接作为三维建模的尺寸依据，也可用于加工时的工装定位参考。

　　设计时针对安装受力做了针对性优化：所有臂身与中心凸台的连接位置均采用R15的内圆弧过渡，减少截面突变带来的应力集中，安装孔周围的实体厚度做了局部加厚处理，避免螺栓锁紧时出现局部变形，花键孔的齿形参数与标准矩形花键参数匹配，可直接选用标准花键轴配合，无需定制专用轴件。在实际选型应用时，需注意中心花键孔的配合公差要与对应传动轴的外花键公差匹配，安装面的平面度需满足密封或贴合要求，若用于有振动的工况，可在安装孔处加装弹性垫圈防止螺栓松动；三维建模过程中，可先绘制中心花键的齿形轮廓，再通过尺寸驱动绘制各安装臂的外轮廓与安装孔位置，最后通过拉伸凸台完成主体结构，所有圆弧过渡位置需保证相切约束，避免建模时出现曲面褶皱或加工时的接刀痕迹。
