电机配套三角带减速传动结构设计

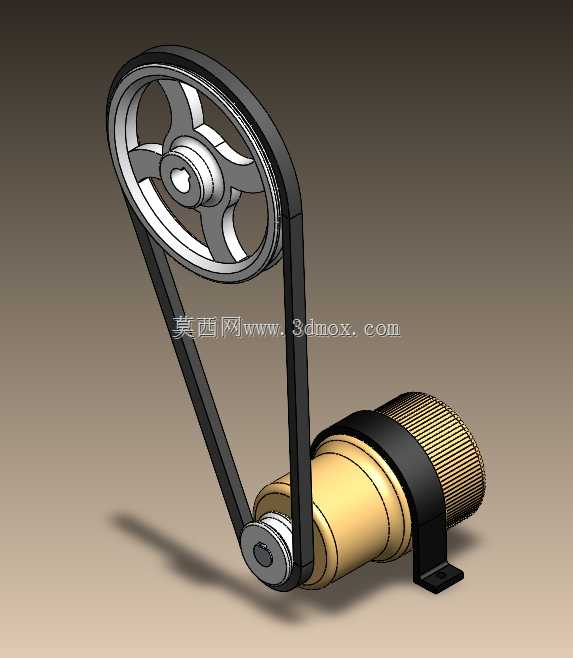

　　这套三角带传动结构的核心作用，是在小功率动力输出场景下完成转速匹配与扭矩提升，常见于小型输送线、桌面实验设备、小型农用机具的动力端改造场景，很多时候原厂配套的高速电机输出转速过高，无法直接驱动负载端的执行部件，就需要这类结构紧凑的带传动减速单元完成动力适配。从结构组成来看，整套机构包含主动带轮、V型三角带、从动大带轮、电机安装支架几个核心部分，主动带轮直接与动力输出轴配合，通过平键传递扭矩，带轮的轮槽尺寸严格匹配三角带的截面型号，保证带面与轮槽的接触面积足够，避免传动过程中出现打滑丢转的问题。

　　从动大带轮的节圆直径根据目标减速比核算确定，带轮采用辐条式结构而非实心轮盘，一方面可以降低整体转动惯量，减少启动瞬间的惯性冲击，另一方面也能控制整体重量，降低支架的承载负荷。三角带选用普通V带结构，靠带的两侧面与轮槽的摩擦力传递动力，相比平带传动，三角带的传动比更稳定，允许的中心距范围更大，安装时不需要过度张紧就能传递足够的扭矩，同时带本身的弹性可以缓冲吸振，当负载端出现瞬时过载时，带会在轮槽内产生微量打滑，避免刚性传动下的轴类零件断裂或者电机堵转烧毁。

　　设计这套结构的时候，首先要核算负载端需要的工作扭矩与工作转速，反推需要的传动比，再根据电机的额定功率确定三角带的型号与根数，这套结构采用单根三角带传动，适配功率在几百瓦级别的小型动力场景，足够应对轻载连续运转的工况。带轮的中心距需要控制在合理范围内，中心距过小会导致三角带的包角不足，降低传动能力，中心距过大则会导致带在运转过程中出现上下抖动，影响传动平稳性，这套结构的中心距经过优化，主动轮包角满足传动设计规范要求，同时带的长度属于常规标准规格，后期维护更换不需要定制。安装边界方面，电机通过L型折弯支架固定在安装基座上，支架上预留长条形安装孔，方便安装时调整电机位置，实现三角带的张紧度调节，张紧度调整到用手指按压带中部，下沉量为带中心距的2%左右即可，过紧会加剧带的磨损与轴承的径向负荷，过松则容易打滑。从动轮的输出轴端可以直接连接负载执行部件，也可以根据需求加装联轴器连接后续的传动链，整套结构的横向与纵向安装尺寸都比较紧凑，不需要占用太大的安装空间，适合在设备内部的狭小空间内布置。

　　实际使用过程中，这类三角带传动结构不需要复杂的润滑维护，只需要定期检查带的磨损情况与张紧度即可，相比齿轮减速结构，它的运行噪音更低，加工成本也更低，对安装精度的要求没有齿轮传动那么苛刻，即使两个带轮的轴线存在微量的平行度误差，也能正常运转，不会出现卡滞或者异常磨损的问题。很多小型设备的开发过程中，不需要采购成品的齿轮减速电机，采用这种三角带减速结构可以灵活调整传动比，根据实际测试的负载情况更换不同直径的带轮就能实现输出转速的调整，大幅缩短设备的调试周期。带轮的材质选用常用的工程结构材料，具备足够的强度与耐磨性，轮槽的表面粗糙度控制在合理范围，避免过快磨损三角带的接触表面，延长带的使用寿命。整套结构的重心经过配平，安装固定后运转过程中不会产生明显的振动，固定支架的厚度经过强度校核，能够承受传动过程中的径向拉力，不会出现支架变形导致带轮错位的问题。在一些对传动精度要求不是极高的场景下，这类三角带减速结构的性价比远高于精密减速箱，而且维护难度极低，普通操作人员就能完成易损件的更换，不需要专业的维修人员拆解维护，非常适合民用小型设备、教学实验装置、简易自动化输送单元的动力传动环节使用。
