曲柄式四螺栓链轮蜘蛛适配结构件

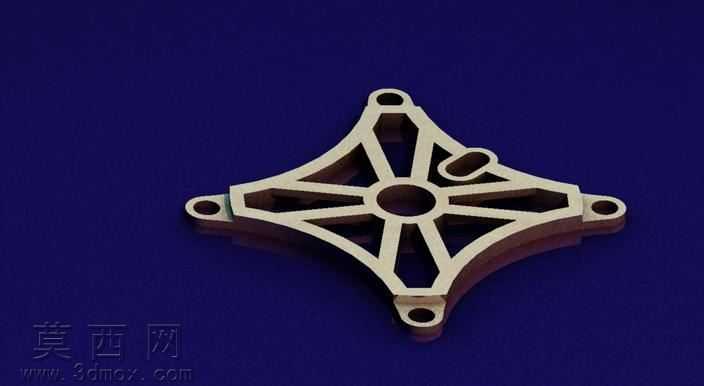

该结构件采用Pro/Engineer Wildfire平台完成全参数化三维建模，整体以仿生蛛网放射状构型为核心设计思路，兼顾传动适配需求与结构轻量化目标。建模阶段首先以中心链轮装配基准孔为定位原点，绘制整体外轮廓的四边形基准框架，四个角点分别预留螺栓装配通孔，孔位周边做环形加厚凸台处理，避免螺栓锁紧时出现应力集中导致的结构变形；随后从中心孔向外延伸八根放射状支撑筋，筋条采用变截面设计，靠近中心区域厚度更大以承载传动扭矩，向边角延伸过程中逐步收窄厚度，在保证整体结构刚性的前提下尽可能削减非必要材料，降低零件整体重量。支撑筋之间的镂空区域做平滑圆弧过渡处理，所有棱边均添加R1.5-R3不等的铸造圆角，既消除建模过程中的尖锐几何特征，也适配后续铸造或钣金冲压加工的工艺要求，避免加工过程中出现应力开裂问题。材质配置阶段选用工程常用铸钢材质预设，调整漫反射参数呈现哑光深灰金属质感，添加轻微的表面粗糙纹理模拟铸件表面质感，渲染阶段采用三点布光方案，主光源从斜上方45度投射形成自然阴影，辅助光源补全暗部细节，清晰呈现筋条结构的层次关系与镂空区域的通透感。该零件作为链轮传动系统的适配连接件，核心功能是通过四个角点的螺栓位实现曲柄与链轮的稳定连接，放射状筋条结构可均匀分散传动过程中产生的径向与周向载荷，相比实心连接板件减重达40%以上，同时蛛网式构型具备更好的抗形变能力，在频繁启停的传动工况下可有效降低结构共振风险，适配中小功率链传动系统的改装与装配需求，建模过程中所有装配孔位均按照通用机械螺栓标准设定参数，可直接对接标准紧固件完成装配，无需二次调整孔位尺寸。
